一、前言

三維激光掃描技術通过三維掃描獲取高精度立體三維點雲數據，建立所見即所得三維模型，利用三維模型進行數據管理後續科學規劃應用，三維掃描是当前重要現代測量測绘技術之一，廣泛應用于野外地質測量勘測、桥梁結構測量、工厂改造數字化管理、智能制造、古建築高精度模拟存儲、公共安全等領域。

二、項目背景

随着汽車市场銷售量的不斷增加，某汽車生産基地厂區在增加原有量的基礎上，實現对厂區車間進行改造，以适應新的生産发展趨勢，滿足新需求

三、項目要求

　　1.对焊裝車間進行掃描，獲取車間現狀點雲，为後續的車間改造提供數據基礎；

　　2.对掃描獲得的數據進行拼接並删除與生産線無關的點雲數據；

　　3.将焊裝車間點雲數據轉換到大地坐标系，輸出點雲；

　　4.将設計的三維模型和點雲三維模型导入到SIEMENS公司的Process系列软件進行对比和对車間進行虛拟改建。

四、工作流程

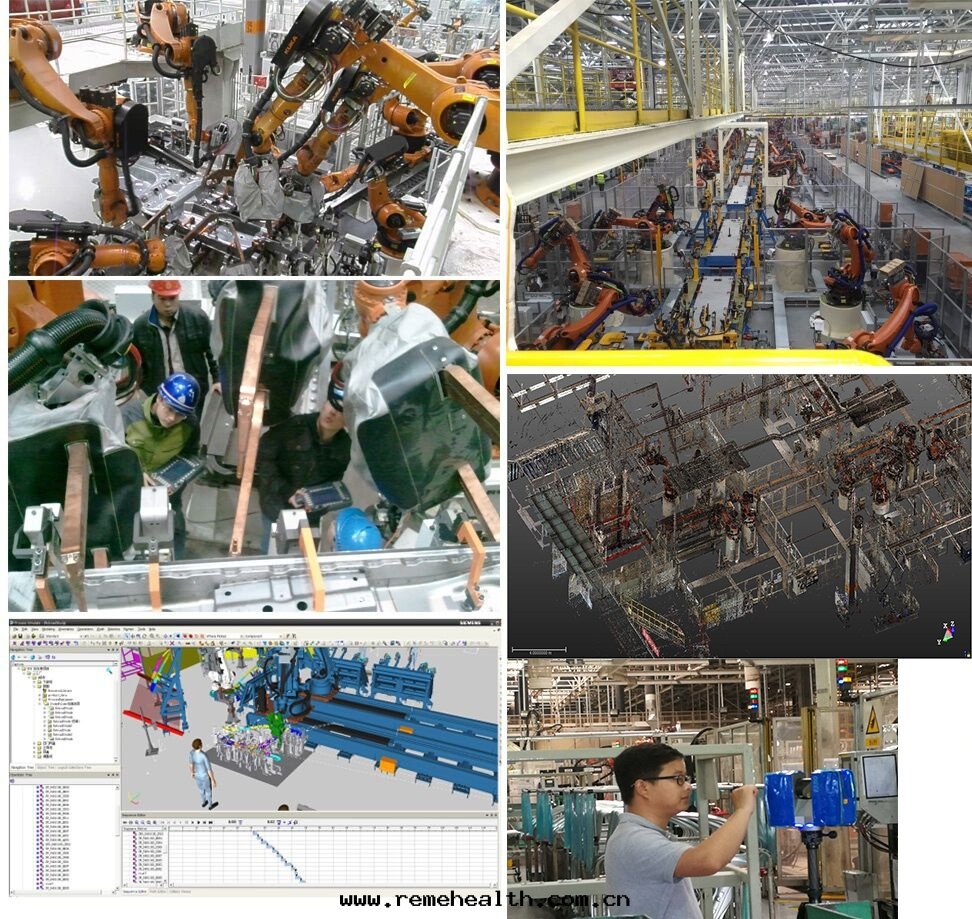

　　4.1.點雲數據的獲取

　　在開始掃描前熟悉工厂环境，進行掃描站點規劃：設備及遮擋物比較少的區域安排掃描站點較少；設備複雜，遮擋物多，工作环境複雜區域，安排掃描站點較多。站點與站點間要布置三个（或三个以上）互相通视的白色标靶球，以便掃描後各站點數據的數據拼接。

　4.2.对掃描獲得的數據進行拼接

由于汽車焊裝生産線設備複雜遮擋物多，所以需要多个位置進行掃描，才能得到汽車焊裝生産線完整的點雲數據。对各个掃描站點數據點雲進行拼接才能實現不同坐标系點雲數據整合到同一坐标系下。在RealWorks软件下，将不同測站的點雲數據导入，通过相鄰站點重疊點雲比对，软件自動進行點雲數據拼接，完成不同坐标系點雲數據整合到同一坐标系。

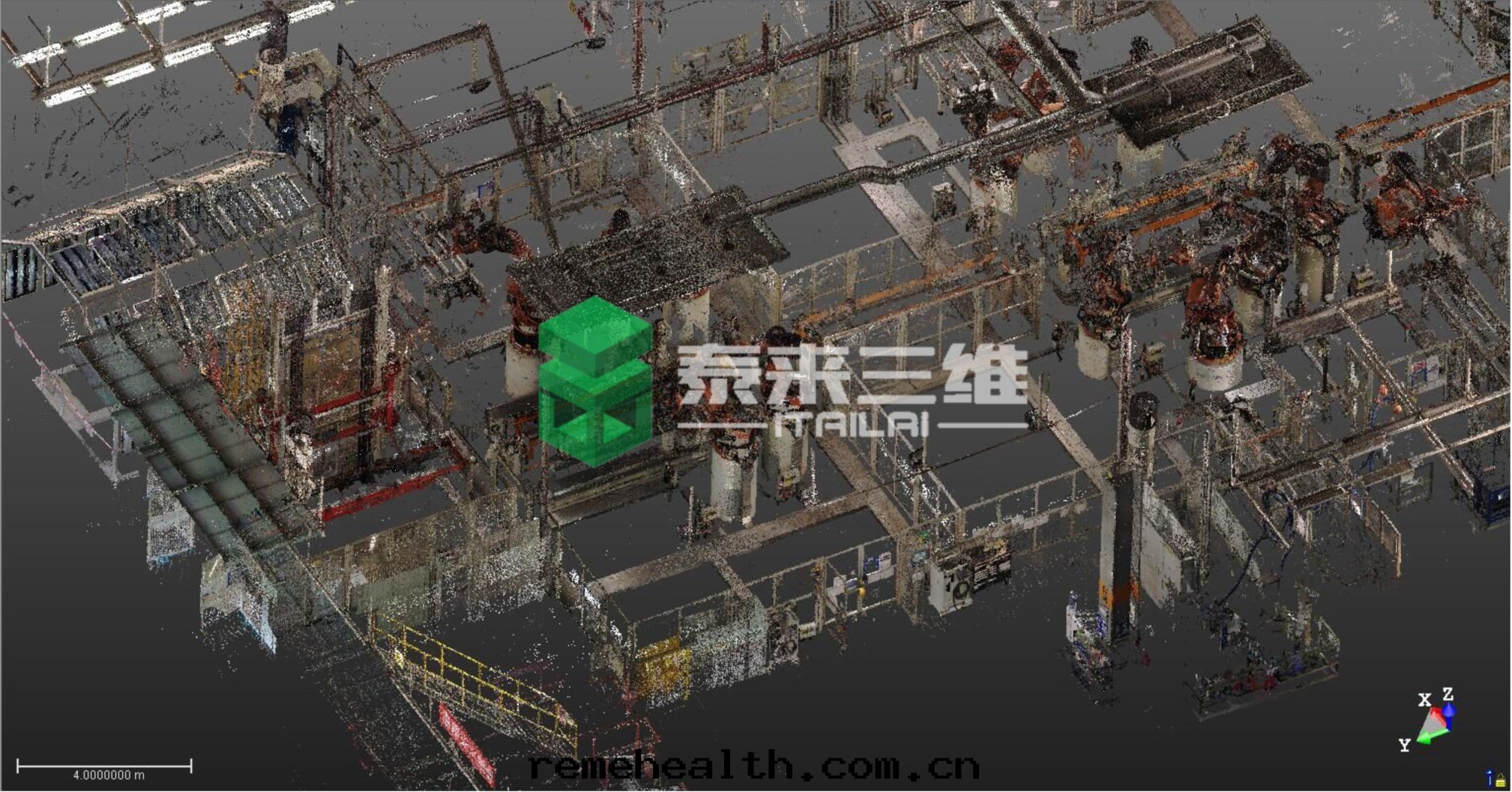

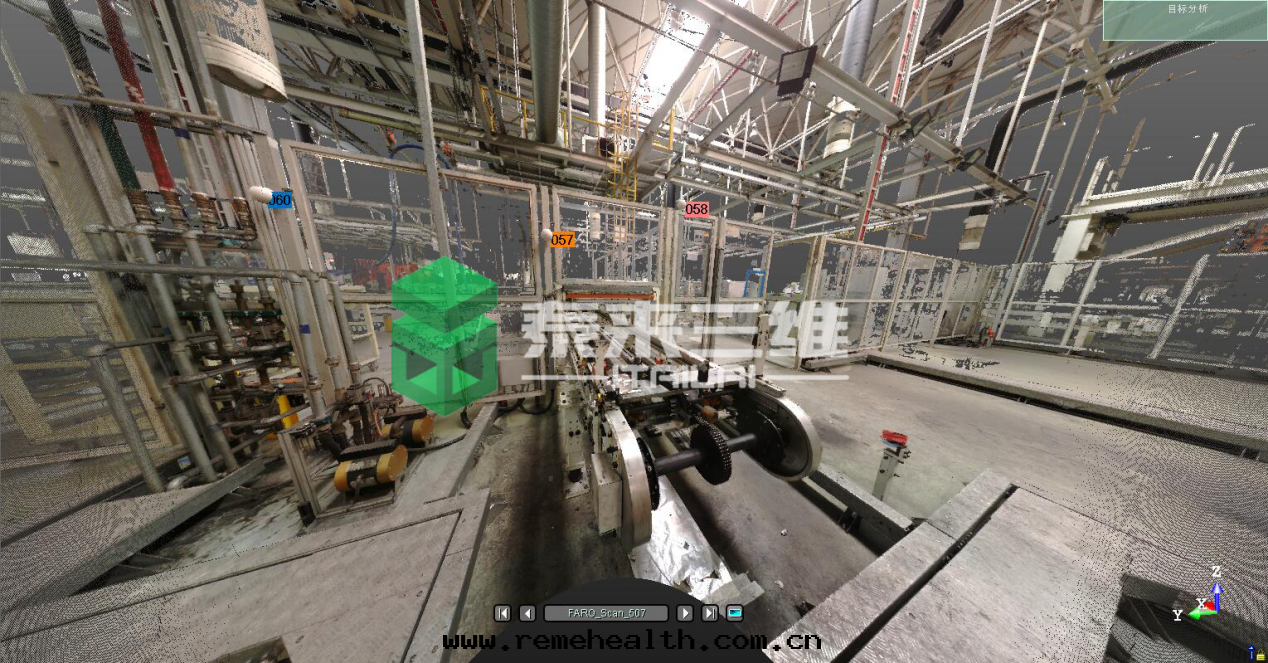

图1  NF車型主線拼接點雲

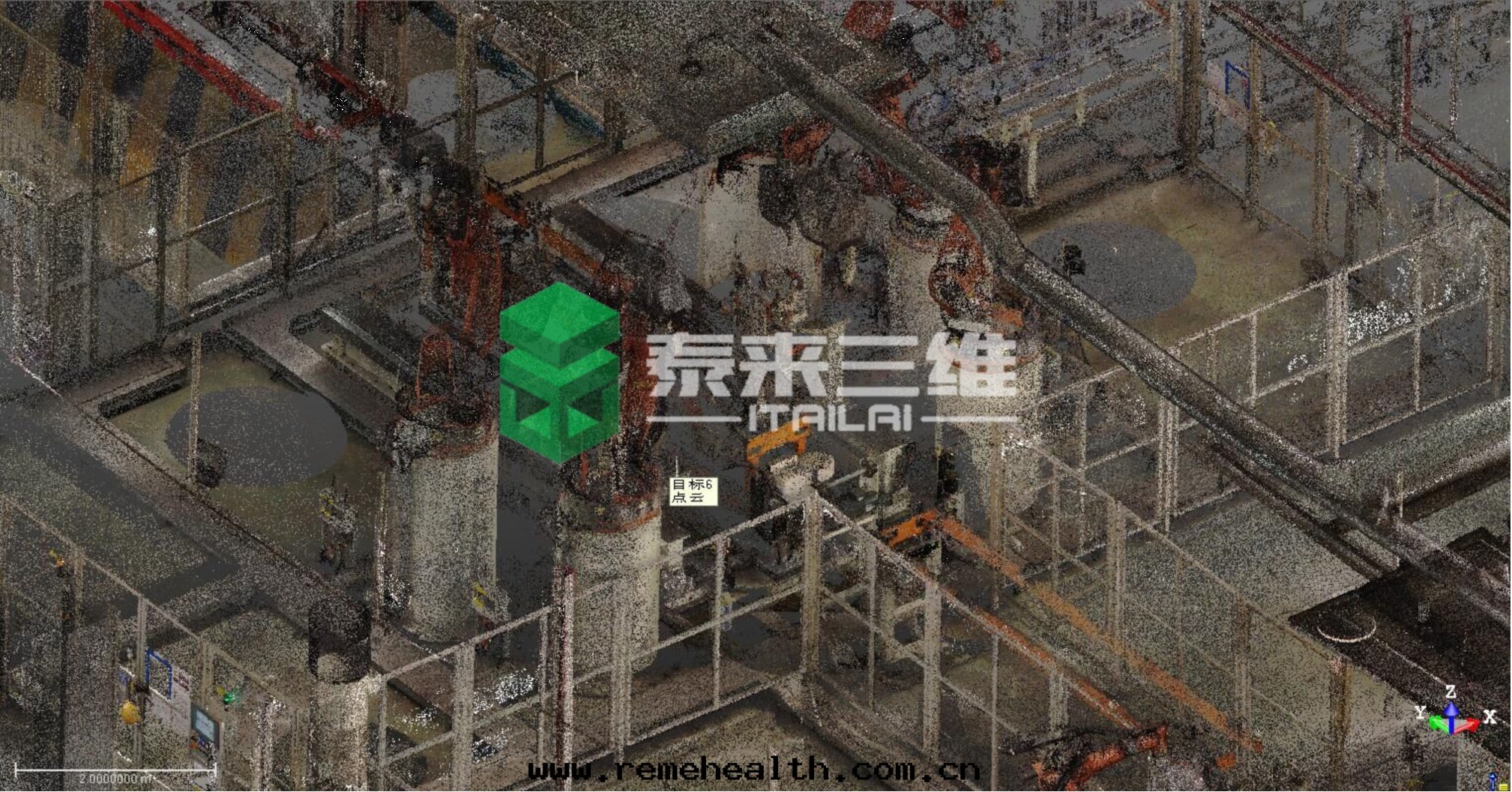

　　4.3.删除車間地面點雲以及噪點

　　汽車焊裝生産線設備較多，掃描點雲數量龐大，含有大量的多餘信息。通过对點的數據整理，消除噪點並删除與生産線無關的點雲。

4.4为點雲模型建立大地坐标系，輸出點雲

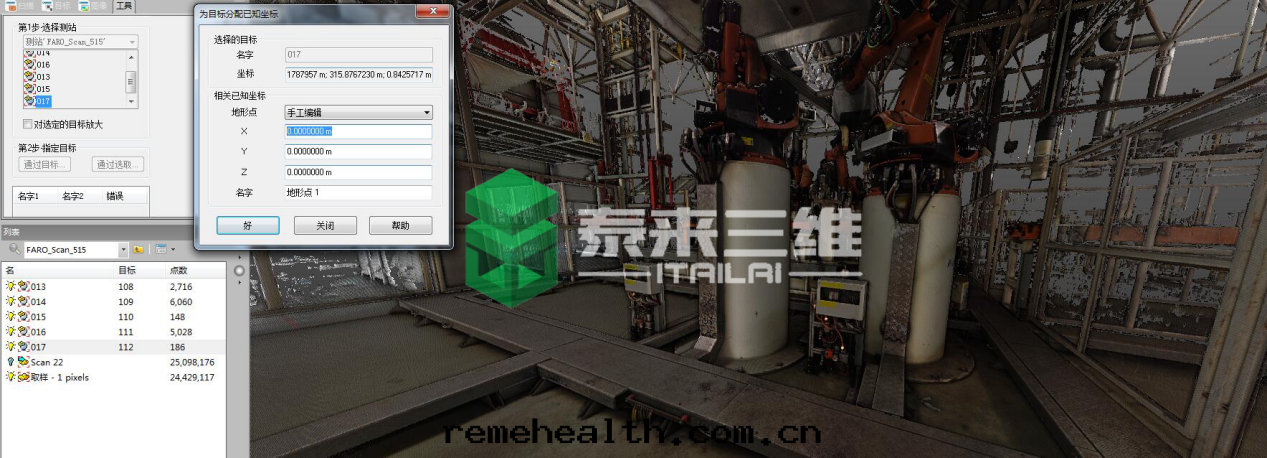

　　由于掃描出来的點雲是測站坐标系，拼接完成之後的數據仍然是以某一站为基準的測站坐标系。所以，需要将坐标系轉換到焊裝車間的真實坐标。根據客戶提供的軸网設計图紙，可以量測出每个柱子角點的坐标值，需要将这些坐标值賦予到點雲中相應的位置去。首先，利用TRW软件中“目标分析器”功能下的“點目标（拐角）”工具，可以快速的提取點雲中柱子的拐點，对于一次坐标轉換，需要用到三个點。然後，利用配準下的“地理坐标轉換”工具，为上步選取的目标賦予真實的坐标。最後导出點雲。

4.5按點雲現狀模型对設計設計模型進行調整、構建布局

　　先按照汽車焊裝生産線設計平面图，对已有的三維CAD數據在SIEMENS公司Process Designer软件中進行布局，再将整合完成的點雲數據导入SIEMENS公司的Process Simulate软件。由于産線設備存在安裝誤差和生産过程的位置誤差，在Process Simulate软件中有許多設備位置與點雲數據不一致。对與點雲位置不一致的設備進行旋轉、移動，使設備三維特征與設備點雲特征重疊設備完成位置校準。車間会增加一些新設備，导入相關設備的設計模型，在软件中進行虛拟安裝。

五、总結

本次通过三維掃描技術对汽車焊裝生産線改造項目，成功解決了工厂的産品、設備、水電气管及建築結構構件完整性和準确性的問題。運用三維激光掃描技術在汽車制造領域可以用較短的时間、較少的費用構建三維工厂布局，有效对工厂、設備進行可视化管理，並且确保實際工厂的变更事項持續反映到原先構建的三維數字化工厂中。
