一、前言

变電站屬于整个電力系統範圍內的重要环节在國家配電网絡中屬于基礎建設設施面对已建成的龐大電力网絡，如何有效的進行管理、檢修與維護以保證電网的正常運行确保電力的安全輸送，亦顯得更加重要數字化变電站也成为发展的必然趨勢
二、变電站三維掃描數字化|220KV变電站三維數字化

图片来源网絡，如侵聯删

2.1▶ 項目概述：

某220KV室內变電站需要将整个現场設施進行三維掃描測量，包括变電站厂房、变電站電壓裝置、基礎設備等，此次測量主要應用于变電站三維數字化管理，为後期實現BIM平台運行維護管理提供高精度的三維模型數據。

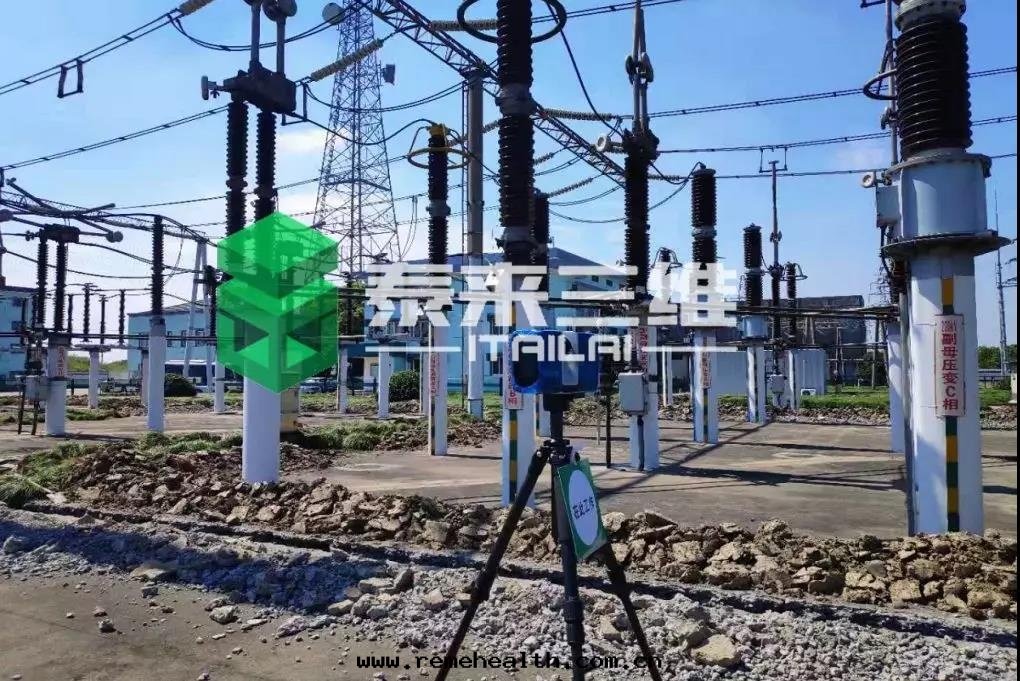

▍变電站三維掃描現场

2.2▶ 技術難點：
变電站工程不同于常規民用建築，其電力電缆複雜，電气線路結構複雜、電气設備衆多。因此，如何更加快速、高效、準确的方式采集原始數據並實現变電站的建模是一項艱巨的任务。

2.3▶ 解決方案：
本次掃描利用FARO 大空間三維激光掃描儀，非接觸測量、高精度、高效率的特點，对室內变電站進行現场掃描數據采集，保證數據的精度和真實度。采集人工難以接近和測量的設備設施（变壓器、GIS組合電器等）部位的高精度數據，同时拍摄照片用作後期紋理貼图。

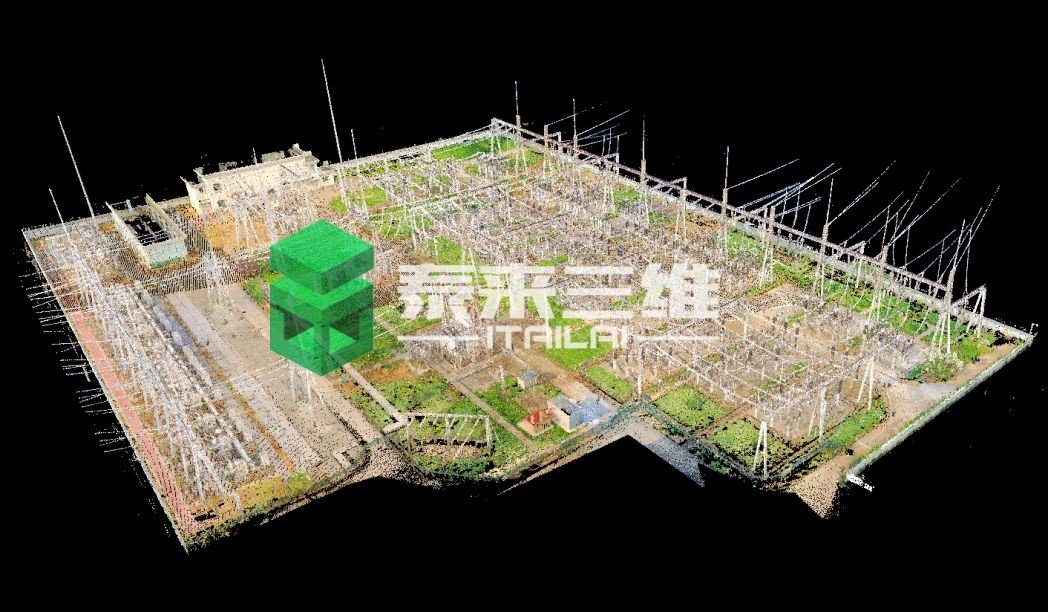

▍室內变電站三維掃描點雲數據

外業測量結束後，将獲取的點雲坐标數據导入相應的點雲處理软件進行處理，去除不合理的噪點數據，獲取干淨整洁的整體掃描點雲拼接數據。基于所采集的激光點雲和數字影像進行三維建模，将变電站1；1實景複制搬到計算機中。高精度真實再現室內变電站全域场景和周圍地物地貌，實現設備和線路設計、改裝等的虛拟化空間分析。

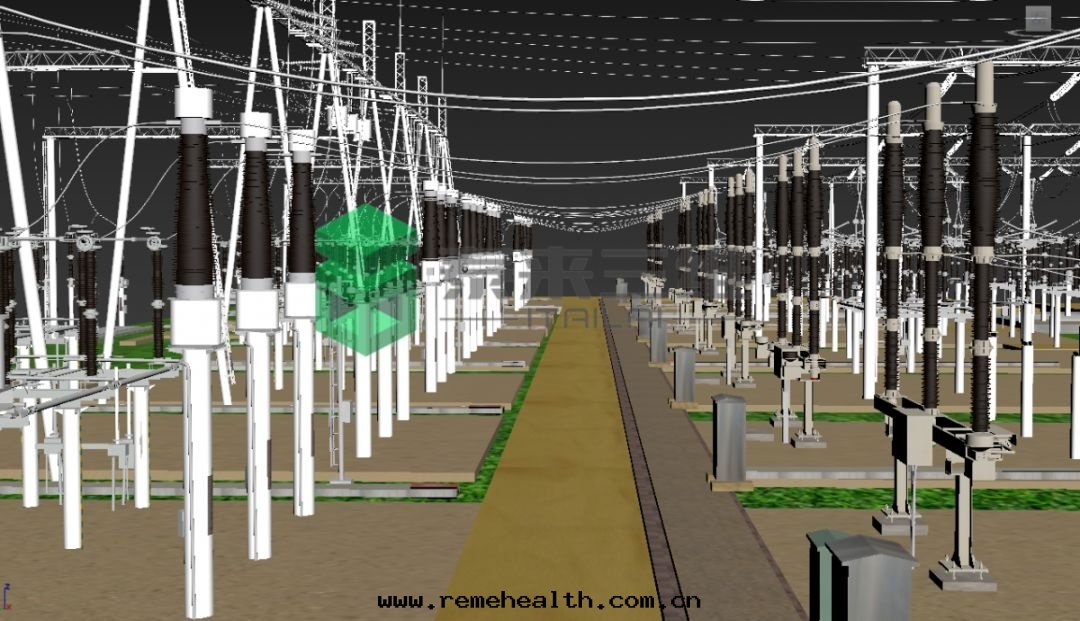

單色模型细节特写

通过三維掃描技術能夠高效节省人力和成本，为後期資産管理、虛拟仿真訓练、可视化管理和數字孿生應用平台提供真實三維场景。精细化展示電网設備設施的精準定位和详细屬性（規格、操作規程等）信息，實現設備全壽命周期管理應用。

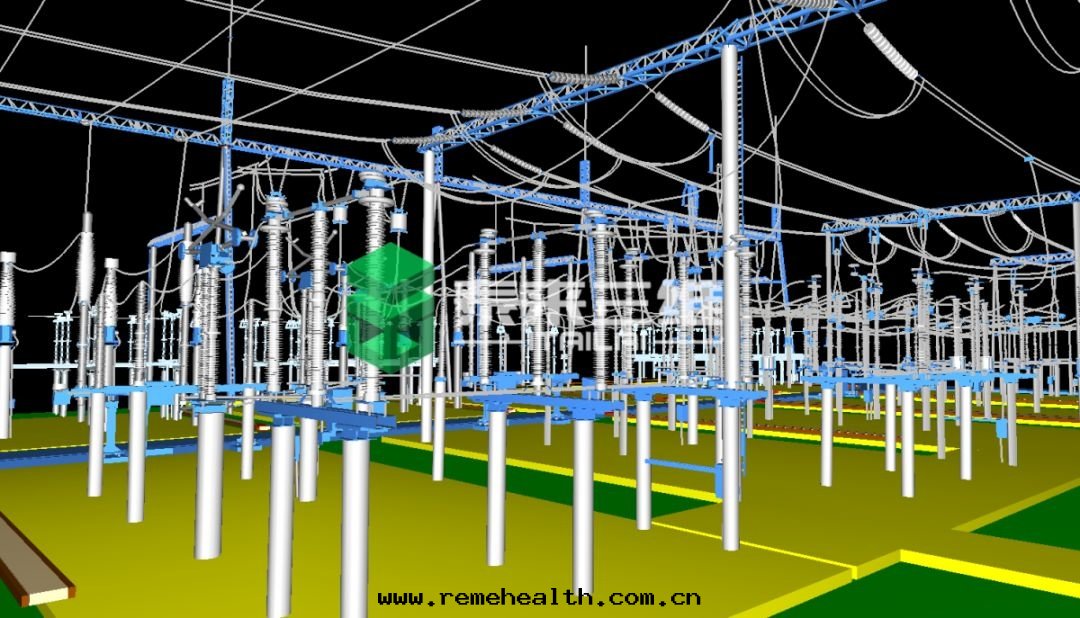

彩色模型细节特写

对設備運行情況進行監控與統計，可以直觀地了解電网運行信息，制定檢修周期和定期排障等工作，實現電力應急故障分析和檢修方案的定制。

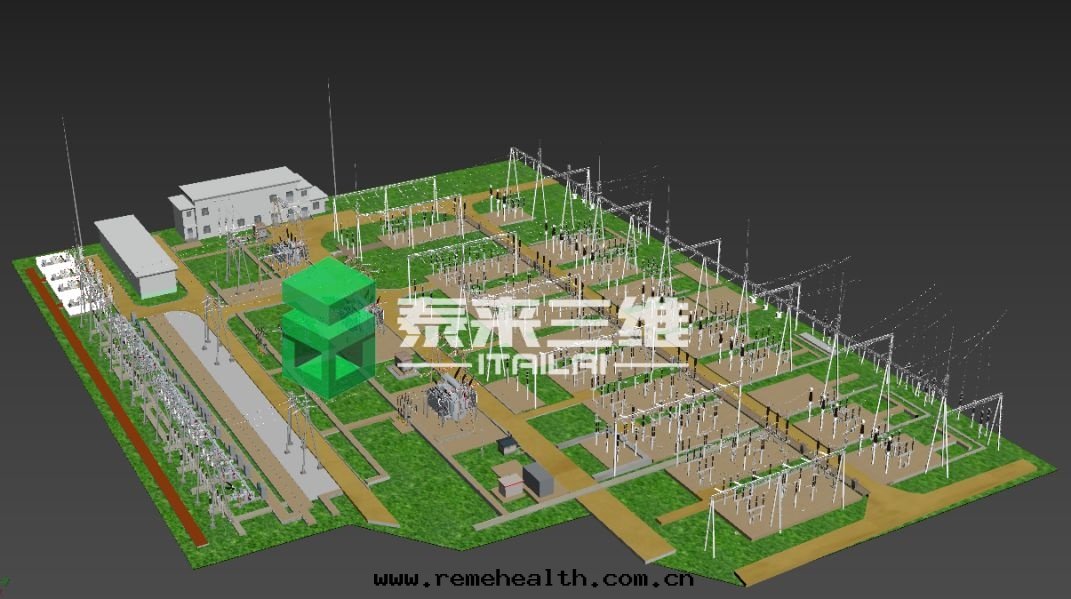

整體彩色模型

精确的模型展示，不僅便于專業人員管理或改進電力設備，還便于非專業人員直觀的了解变電站布置情況，使生産人員掌握变電站巡视、倒閘操作及事故處理的基本知識和技能。
