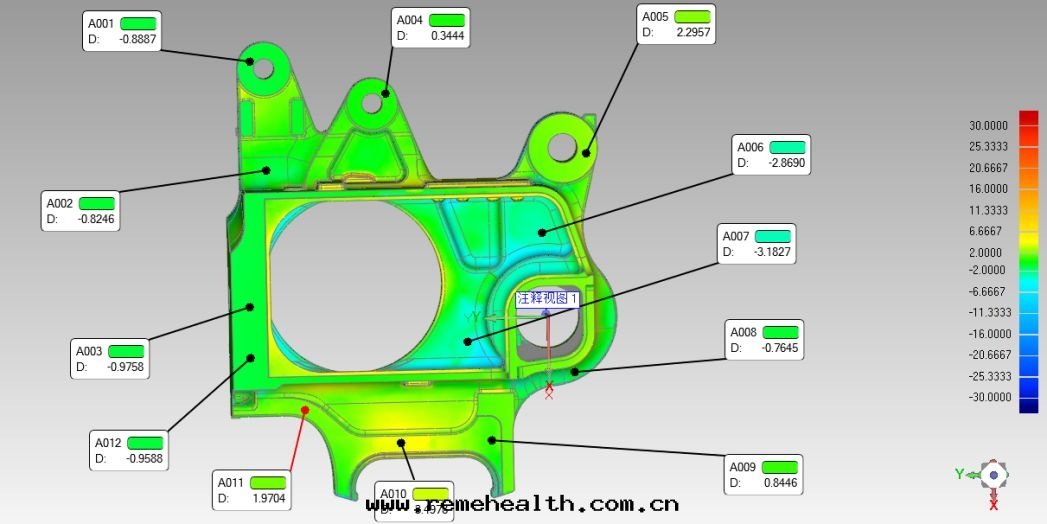

三維激光扫描行業應用中，可将三維扫描技術進行工業檢測，对産品的三維數據获取與三維模型的建立是關鍵，高精度的點雲數據和三維模型直接影響了工業檢測的精度。以中觀手持式激光扫描儀为例，其工作流程主要为：首先在被檢測産品上粘貼反光定位目标點，然後利用手持式激光扫描儀扫描被檢測産品，获取原始點雲數據，再由中觀自主研發的點雲處理软件对原始點雲數據進行篩選和處理，也可以采用杰魔control x对比软件進行对比檢測，建立高精度的通用三維模型並輸出，輸出的模型即可直接导入对應的三維檢測软件中進行檢測並輸出檢測報告。

解決方案實施步驟

1.前期準备

中觀工業三維扫描儀HyperScan DX

(1)中觀手持3D激光扫描儀HyperScan DX作为三維數字技術使用重要工具,能夠完成各種大小工件以及逆向工程和形面三維檢測應用，設备操作簡單，易學易用，具有13对十字交叉激光束和1束激光，扫描速度达134万次測量/秒，精度可达0.03mm。

(2)图形工作站（運行內存32G）

(3)高精度換站靶點

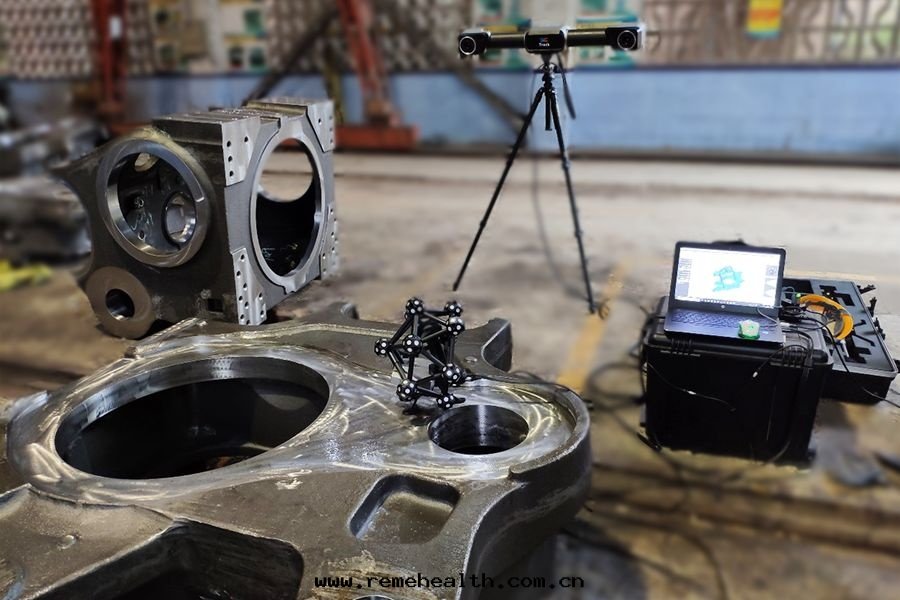

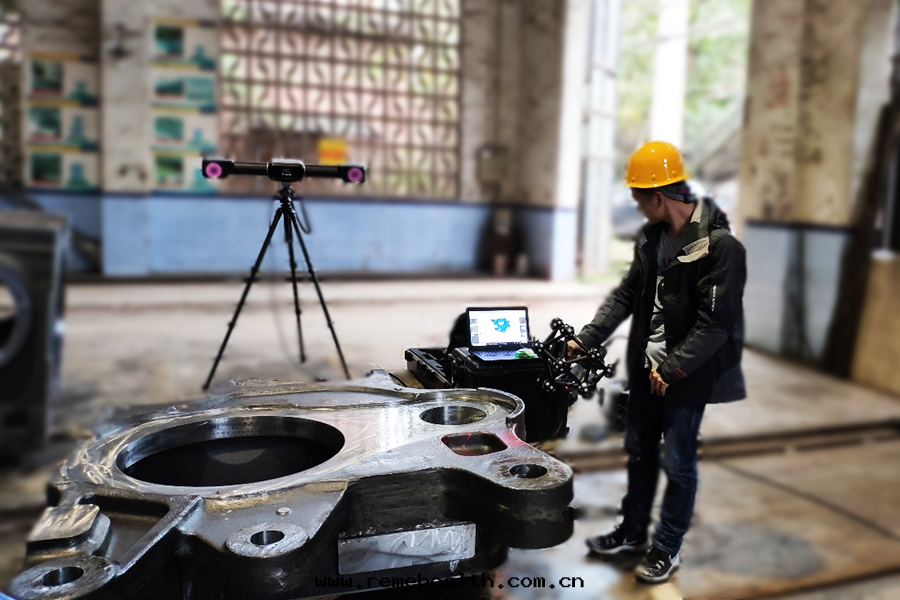

2.數據采集

3.數據處理

大數據时代，數據分析和處理的自動化和智能化需求越来越大。PCL點雲库是一个強大的模块化的現代C++模闆库，可實現三維點雲的获取、濾波、分割、配準、檢索、特征提取、識别、追踪、曲面重建已經可视化等功能，是一種非常專業強大的三維點雲處理工具。針对不同的原始數據需求，在三維點雲處理中可直接調用某些模块化代碼库，使用嵌入式的處理方法，高效準确地对點雲數據進行處理。本例利用功能強大的中觀扫描软件对三維點雲數據進行體素化濾波、體外點剔除和泊松構网，再結合少量的手動修補，获取工件完整的高精度三維模型。

三維激光扫描設备因其小巧，便攜，高精度的特點，不受工廠複雜环境的影響，既能滿足其檢測要求，又能很大的提高質量檢測的效率,且能兼顧許多传統檢具無法檢測的参數種類，已經逐步被企業所接受和應用，在工業質量檢測領域得到了廣泛的應用。尤其是在铸造行業，HyperScanDX因其無需粘貼标志點，使用便攜等特點，在應用大型铸件时有着快速全面的特點，对提高此類工件檢測效率有着巨大的提升和檢測环节的補充。

目前越来越多的企業開始應用三維檢測来提高産品的檢測效率和檢測完整性，同时越来越多的客戶对铸造行業的三維檢測要求日益提高，也推進着三維檢測在行業的發展和普及。
