風洞內汽車車門系統静态变形量（也稱偏移量）測試是一種穩态測試，是指在風洞流场內（in flow），在某一穩定的風速和偏角下对汽車車門系統的变形偏移量進行的量化測試。目前，中國汽研汽車風洞中心是國內第一座引進應用並掌握該測試技術的風洞，旨在更好的應用推廣風洞先進前沿測試技術，更好的为國內汽車行業提供服务。

汽車在風速大小和偏角均穩定的气流中測試时，其車門系統会受到穩定气流的作用和激勵，此时車門会有一定的变形偏移量，偏移量的大小主要受两側車門系統剛度和模态的影响。此外，由于在迎風側和背風側时車門外的气流壓力不同，使两側車門的变形偏移量大小和方向也会有所不同。总的来说，由于車門與車身之間位置和相对運動不同而引起的变形偏移量会嚴重影响車門密封条的壓缩量和車門系統的動态密封。

如果車門系統動态密封不好，則会嚴重影响車內噪聲控制，特别是影响車內風噪水平和車內聲品質。嚴重的動态密封問題会使車外的聲音直接傳递到車內，特别在高速行駛时会形成巨大的車內噪聲；不嚴重的動态密封問題，比如细小的縫隙，雖然不会带来車內聲音大小的改变，但是会嚴重影响到車內的聲品質，这些细小的縫隙産生的气吸噪聲與洩漏噪聲雖然不会太大的改变車內聲壓級，但是会嚴重降低車內的语音清晰度。

所以風洞內汽車車門系統静态变形量（也稱偏移量）測試对了解車門系統的剛度模态，車門系統的動态密封，車門密封胶条的壓缩量，車門與車身間位置和相運動及提升改善車內風噪性能和聲品質有着至關重要的指导意義和作用。

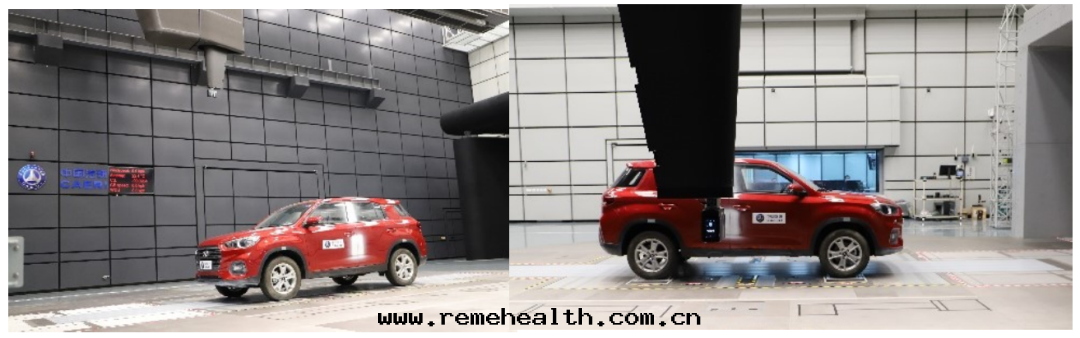

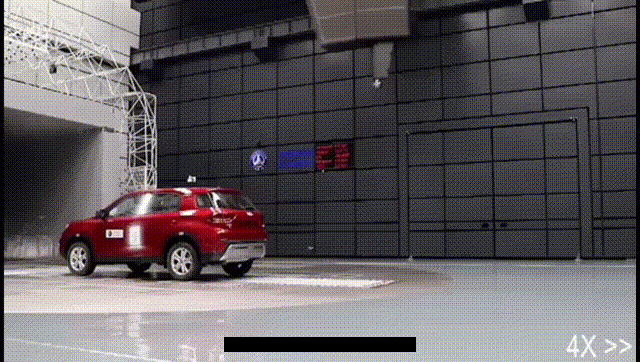

整个測試系統硬件部分包括風洞高精度移動測量系統和FARO Laser Scanner Focus高精度激光掃描儀Focus S70A两部分（見图2-4所示）。

此處着重介紹一下法如Focus S70A，該高精度激光掃描儀能夠快速、直接和极为精确地測量各種物體或建築物。它能夠記录建築立面、複雜結構、生産和供應設施、事故現场和大型部件，提供栩栩如生和细节逼真的掃描結果，每次掃描的距離为70m。內置800万像素HDR相機不僅能夠捕捉详细的图像，還能对在亮度急劇变化条件下捕捉的掃描數據進行自然的顔色疊加。許多令人熟悉的特征（例如：重量輕、尺寸小、一次充電可工作4.5小时）使Focus S型号激光掃描儀實現真正的移動性，以便進行快速、安全和可靠的掃描。

測試前，需要在正投影掃描試验室对待測車輛進行整車3D數模掃描，獲取待測車輛的3D模型point cloud數據，掃描結果文件以.cnk文件輸出，然後需要对所關心的車門系統測試區域位置進行噴粉處理，噴粉的目的是为了在測試过程中提升掃描儀的掃描精度和掃描質量，更精确的掃描到变形量結果。

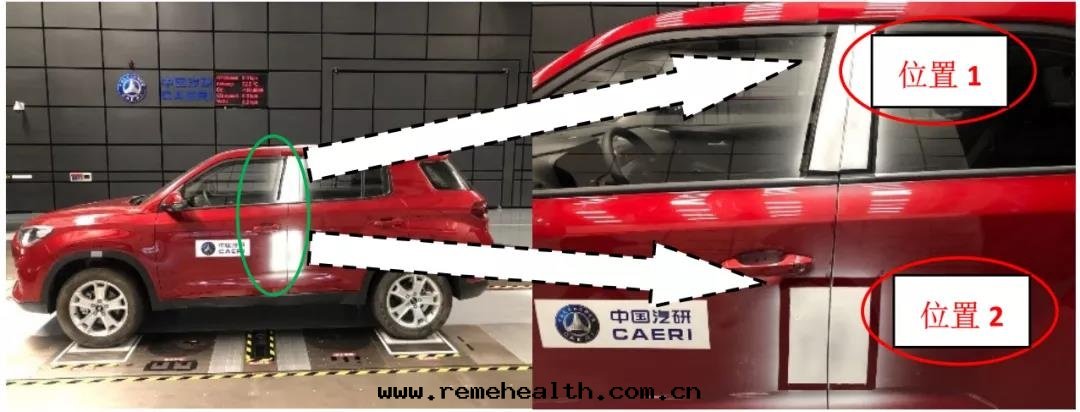

此次測試的主要位置为車身左右两側車門系統位置1和位置2區域，如下图6所示。

同樣以該款SUV_Hyundai ix35为例，展示其車門系統關鍵區域位置的静态变形偏移量測試結果，此處主要展示位置2的两个工況的測試結果（变形量矢量方向定義如下：朝向車身外側的变形偏移为+，朝向車身內測的变形偏移为-）。

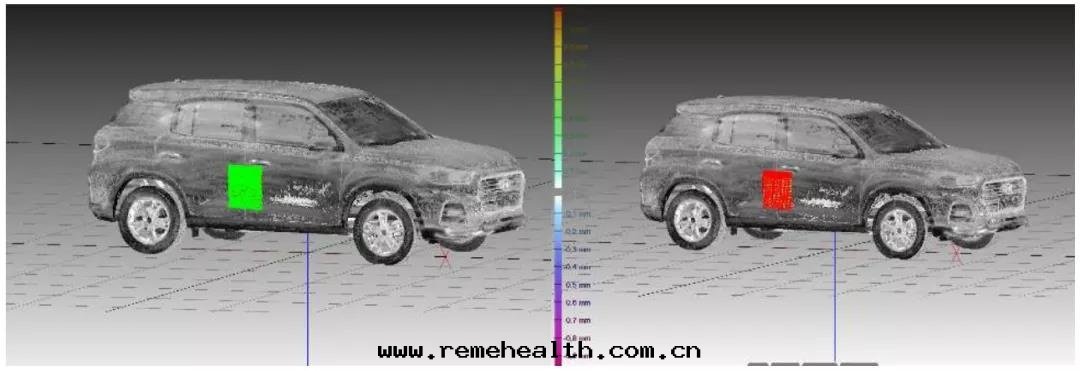

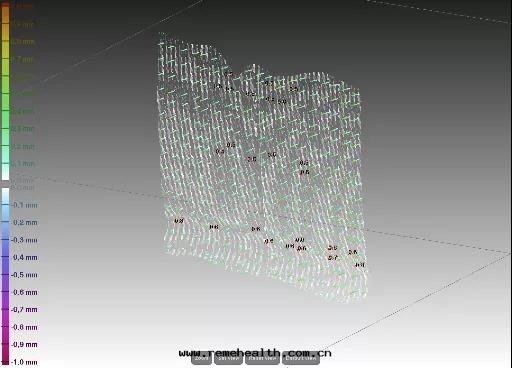

車身左側位置2在迎風側时@120km/h_+10度風速下的静态变形量測試結果見图7-8。

從測試結果可以看到，在背風側时車身右側門系統位置2處的变形量均为正方向变形（即朝車外方向变形和偏移），且其最大变形偏移量为+1.0mm左右，表示此时車門與車身間隙会变大，處在車門與車身之間的密封胶条處于非壓缩狀态或者壓缩量会減小，車門系統的動态密封性能会变差。这个測試結果與理論和實際上車在背風側时車門会因为車內壓力高于車外壓力而表現出關門密封壓緊力降低，导致車門会向車外方向变形偏移是一致的。

中國汽研風洞中心已熟练掌握和應用風洞內汽車車門系統静态变形量（偏移量）測試技術，經验證其測試精度高达0.1mm，这樣的測試精度对處在風洞气流中受气流激勵作用的車門系統变形偏移量来说完全滿足，而且測試結果與理論和實際都相吻合，精确可信。这項測試技術对車門系統的動态密封，車內風噪和聲品質的控制均有着极为重要的作用，歡迎業內同行咨詢合作。

原創：张東興
