概述：

三維掃描激光技術是繼GPS技術之後的又一次技術革命，也被稱之为實景複制技術。獲得到的實景數據具有高采樣率、高分辨率、高精度以及全视景、全覆蓋、真三維的特點。随着2019年2月自然資源部宣布我國啟動“實景三維中國建設”，在三維數據采集、處理、應用等方面将会湧現巨大市场，地理信息産業也有望迎来新一轮的快速增长。

什么是三維激光掃描技術？

三維激光掃描測量技術采用的是极坐标幾何定位原理，利用激光作为信号源，对目标按照一定的分辨率進行掃描，直接獲取地物目标表面的三維坐标信息，實現了從三維現實世界到三維數字化世界的直接轉換。激光束從儀器的鏡头散发出来照射到目标物上，反射回来後被儀器接收，通过儀器內置的硬件和程序可以自動計算每条激光照射點的坐标。

所有这些照射點就構成了點雲數據，这些點雲數據就犹如拼图一樣，是由相互独立的个體組合在一起構成的一个整體，如果單独看某个點（某一片拼图），我们是很難判斷出整體是什么的,只有組合在一起，我们才能識别出这个點雲數據代表的是房子還是其他的物體。当然點雲數據要比拼图更加细致和密集。

三維掃描系統分类：

根據不同的分类标準，三維激光掃描系統分类也有一定的區别。主要根據掃描载體、掃描距離、激光束的发射方式来分。今天泰来三維主要按照有效掃描距離進行分类，可分为：

（1）短距離掃描儀：其最长掃描距離不超过3m，一般最佳掃描距離为 0.6～1.2m，通常这类掃描儀适合用于小型模具的量測，不僅掃描速度快且精度較高，精度可达0.1mm。例如: 手持式白光掃描儀 Artec Eva。

（2）中距離掃描儀：掃描距離小于120m的三維激光掃描儀屬于中距離三維激光掃描儀，其多用于大型模具或室內空間的測量。例如：Faro Focus S70。

（3）长距離掃描儀 : 掃描距離大于270m的三維激光掃描儀屬于长距離三維激光掃描儀，其主要應用于建築物、礦山、大坝、大型土木工程等的測量。例如：FARO Focus Plus350。

三維掃描技術的應用領域：

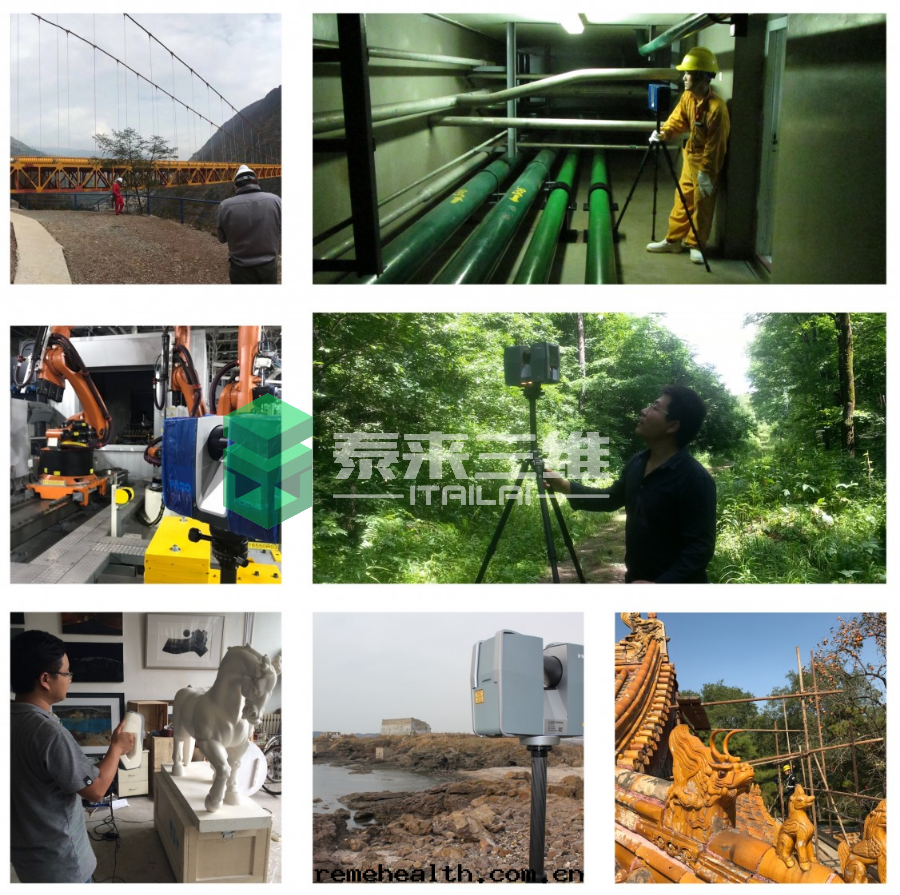

三維激光掃描技術自誕生以来被各个領域廣泛應用，除去我们日常所常見的文物考古、工程建設等，還有十多个行業領域頻繁應用。包括但不限于：

建築工程領域、文物考古領域、機械制造領域、數字城市領域、航空航天船舶領、容量計量領域、工藝品領域、無人機領域、汽車制造領域、軌道交通領域、家居家裝領域、虛拟現實展示、風電水電領域、模具制造領域、鞋服制造領域等。

實景三維技術在數字博物館項目中的應用

1. 項目背景：

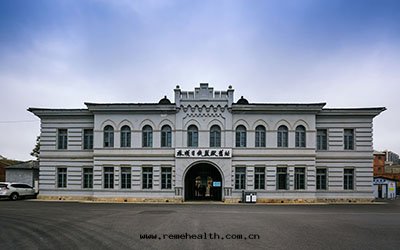

某監獄旧址博物館占地面積为2.6万平方米，建築面積1.2521平方米，是中國保存完整、內涵豐富、規模較大、具有國際性的遺址类博物館。

2. 項目需求：

将整个博物館三維數字化，即按照1:1的比例進行三維數據采集，三維建模、貼图，把實景搬到電腦里，從建築外觀到博物館內可移動文物，精度要求從建築體的5mm到小文物的0.1mm。

3. 實施方案：

l 采用大空間三維激光掃描儀Faro Focus S 350对博物館內外進行高精度大空間數據掃描；

l 結合手持式便攜式三維掃描儀Artec EVA对可移動文物進行精细數據采集；

l 專業彩色紋理信息獲取；

l 進行點雲去噪和平滑，完成數據處理，生成模型图。

4. 設備介紹

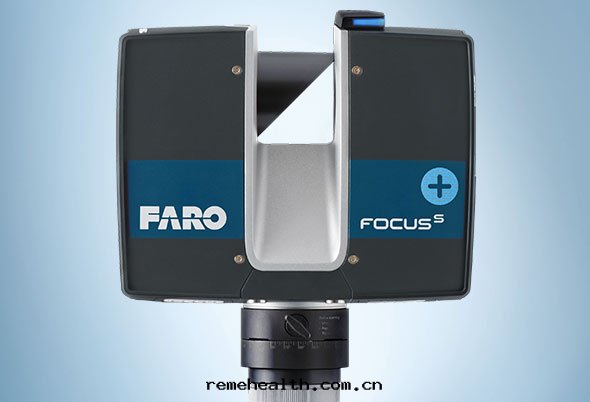

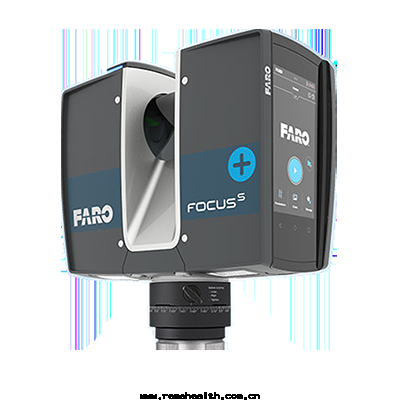

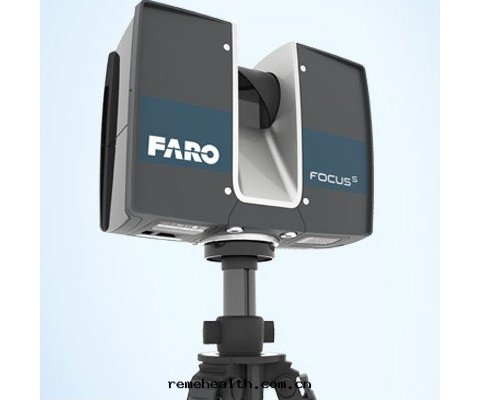

Faro Focus S 350

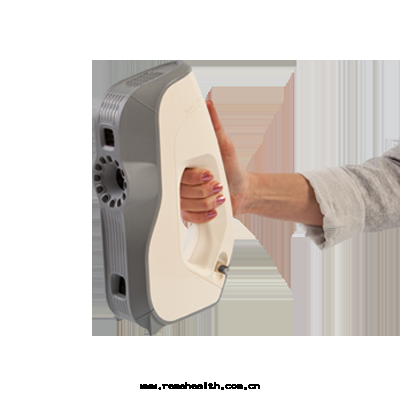

Artec EVA

5. 成果展示

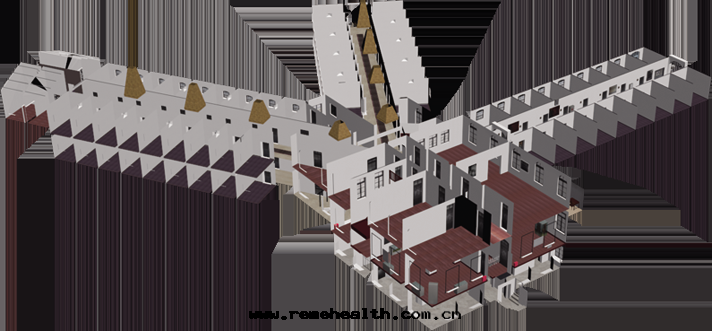

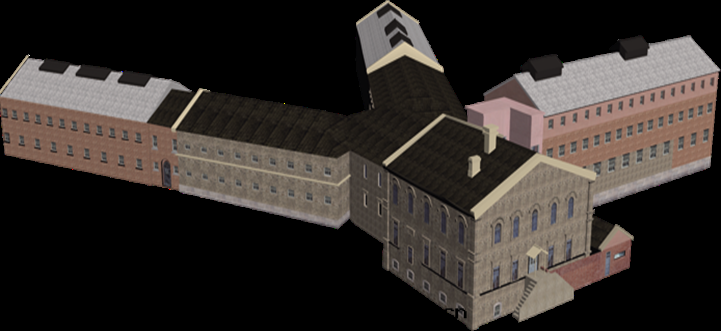

 |大空間數據采集成果展示

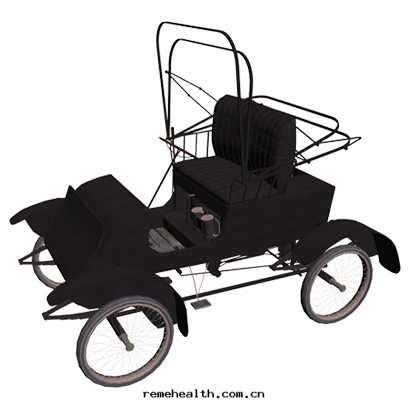

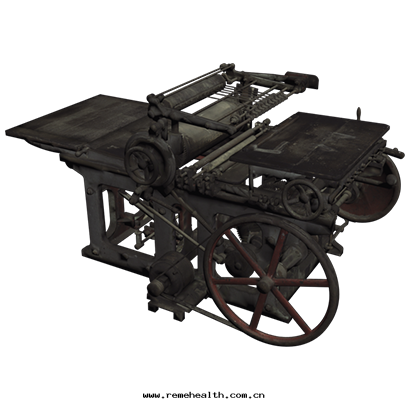

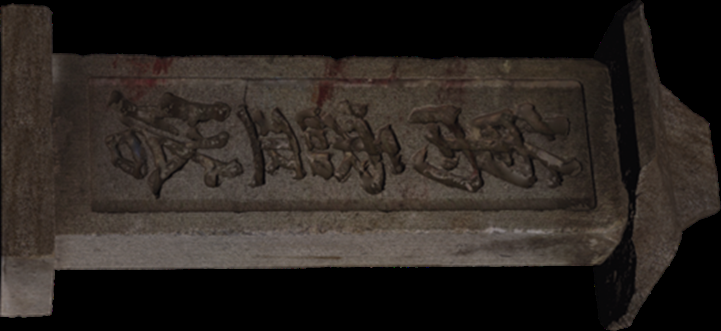

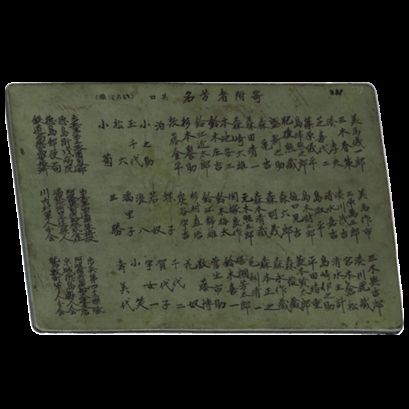

|手持式數據采集成果展示

關于三維技術的應用，泰来三維相信遠不止当下已知領域，由于與真實三維世界高度契合，符合大數據时代的技術发展趨勢，三維激光掃描技術應用必定在相關領域甚至于未知領域中快速发展、大展身手，讓我们拭目以待......
