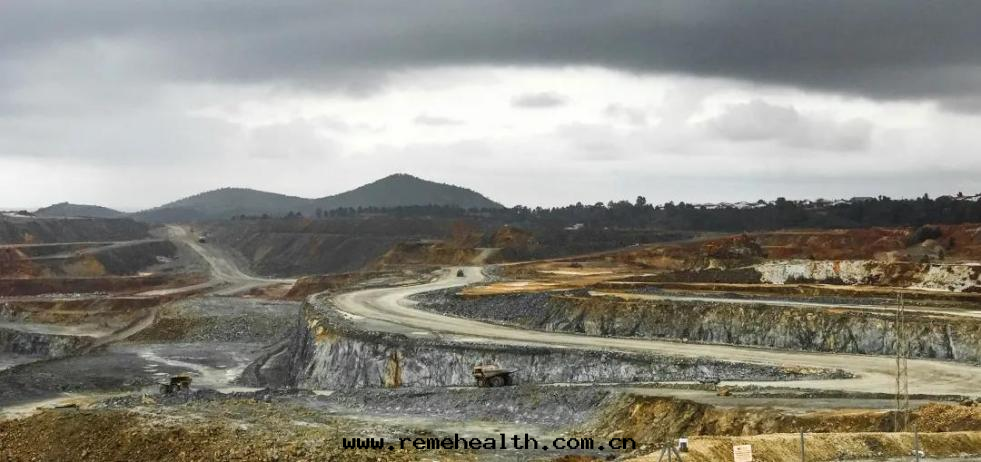

礦山——

開采礦物的地方

包括礦井和露天采礦场

礦山包括

煤礦、金屬礦、非金屬礦、建采礦、化學礦等等

按産量大小分为

大型、中型、小型3種類型

礦山測量

礦山測量是礦山建設和生産时期的關鍵步驟。

由于礦山測量工作涉及地面和井下，不但要为礦山生産建設服务，也要为安全生産提供信息，以供規劃出項目安全生産方案。

礦山生産測量，对數據精确度提出了更高的要求，任何疏忽或數據偏差都可能导致嚴重的事故發生。

在礦山建設和采礦过程中，为礦山的規劃設計、開采生産、勘探建設、運營管理以及日後報廢等工作中承擔十分重要的責任與作用。

三維激光扫描技術實現礦體數據精準采集

三維激光扫描技術被稱为从單點測量到面測量革命性的技術進步。與传統的單點測量相比，它具有：

l精準性

l快速性

l實时性

l非接觸性

l自動化

l數字可视化等特點

通过記录礦山表面大量密集的三維點雲數據、反射率、紋路信息，結合降噪、拼接、轉換等數據處理手段，可快速複建出礦山的三維模型及線、面、體等各種图形數據。

为快速建立物體的三維影像模型提供了一種全新的技術手段，並为後續的內業處理、數據分析等工作提供準确依據。

礦山測量主要工作任务包括：

l建立礦區地面控制网和測繪1:500~1:5000的地形图和礦图

l進行礦區地面與井下各種工程的施工測量和竣工验收測量

l進行岩层與地表移動的變形監測，为保護礦柱和安全開采提供資料

主要工作內容包括：

l建立礦區地面控制网

l礦區地形图的測繪

l礦山施工測量

l地表移動沉降觀測

l礦體幾何图繪制等

三維激光扫描儀礦體扫描應用

01.數據采集：

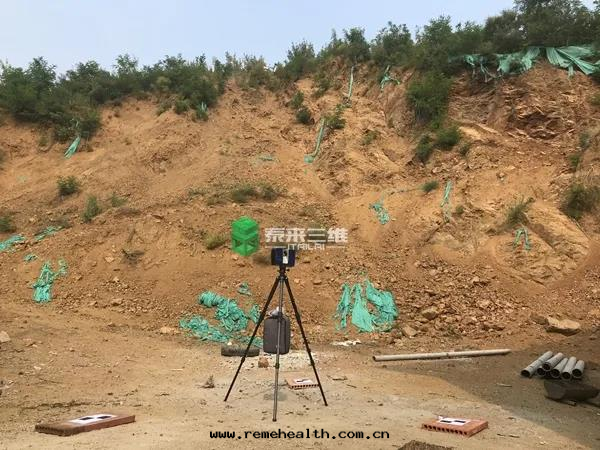

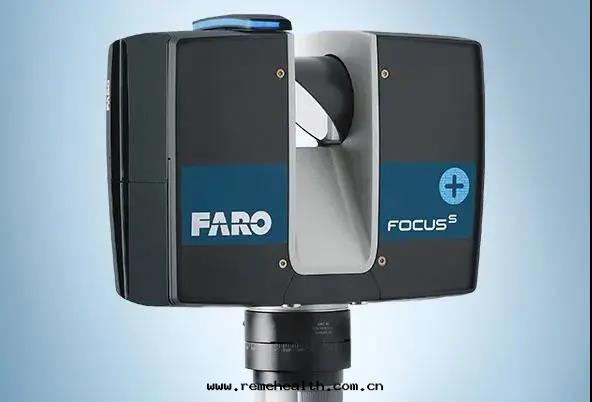

可采用Faro Focus S Plus 350对礦山待施工區域進行數據采集。以每秒百万點的速率，實現1mm高精度數據采集。使礦體數據采集不再受空間范圍的影響。

02.內業處理：

數據降噪：結合計算機技術，对數據中不相關、不清晰的數據進行降噪處理，得到清晰、干淨、完整的礦山三維點雲數據。

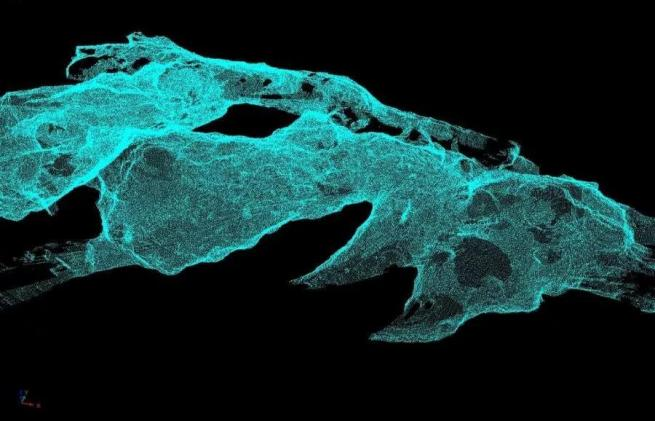

（降噪後點雲數據）

數據拼接：

通过Faro 自有系統scene進行數據的自動拼接，节省內業人力的同时，将數據誤差控制在3mm以內。

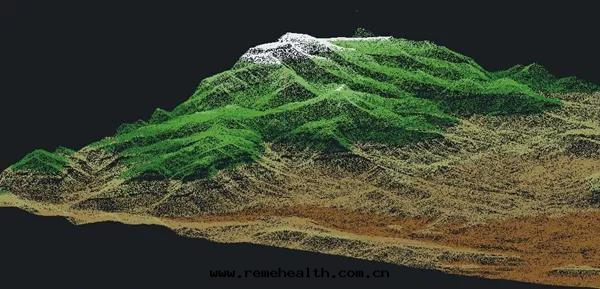

（部分拼接後點雲數據）

三維建模：

根據三維點雲數據，進行三維模型素模與彩模創建。原始點雲的高精度，可以保證三維模型的真實結構性與誤差值。

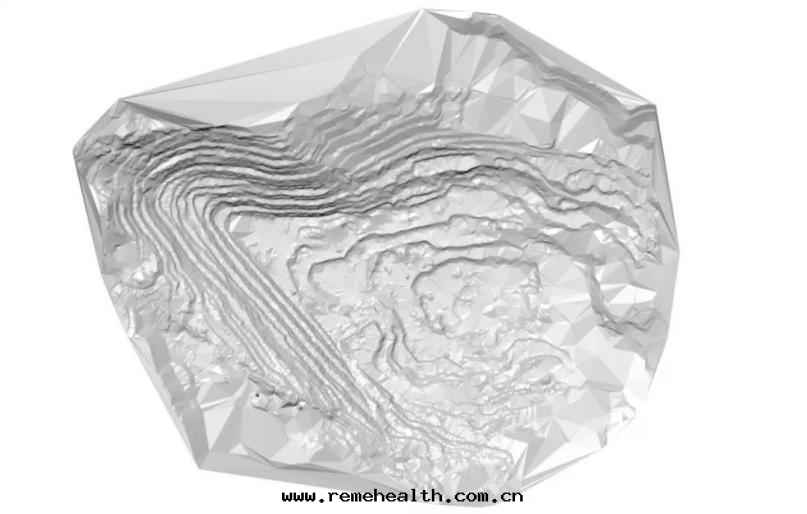

（素模图形）

生成線画图：

以點雲數據为参考底图，描画出礦山特征輪廓線，得到礦山的橫截面等高線、立面图等。常见格式有dxf、dwg等。

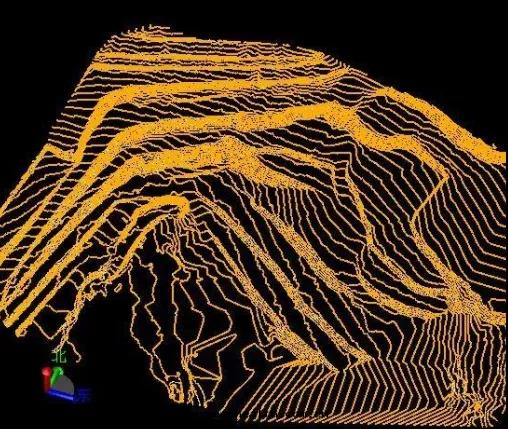

（輪廓線線画图）

03.數據成果可提供

l1:500~1:5000的礦山地形線画图和礦图

l露天煤礦開采數據高程模型和數字地面模型

l礦區及其基礎設施的變形監測

l測繪和編制各種采掘工程图及礦體幾何图

l巷道橫斷面線画图

l沉陷區的沉降監測及面积、位置等空間數據的測定

l地下巷道的點雲空間模型

l井下開采超欠挖測量

三維激光扫描技術

解決了礦山數據采集时空間范圍大

导致的數據采集不完善或效率低等問題

大大提升了工作效率

--------------------------------------------------------------------------------------------------------
