建築外立面測量改造

作为城市更新美化工作中的一部分

在提升城市整體美感的同时

也保障了公共建築的安全性

当前我國正進入城市化快速增长时期

如何進行建築的更新改造和現代化建設

是当今城市化面臨的重大課題

 外立面測量數據的完整性、精準性

是建築改造是否成功的關鍵

傳統測绘手段在滿足旧城改造設計方面

體現出諸多不足

➤傳統外立面測量所面臨的問題：

• 傳統尺子等測量方式所得數據精度不夠；

• 人工測量导致數據采集不夠完整；

• 掃描面積大，數據繁雜，工作效率低；

• 高處數據采集时存在一定的安全風險；

• 數據儲存難度大，容易丢失。

通过三維激光掃描技術对建築物進行無接觸掃描，能快速獲取建築物外立面的密集點雲和影像。

三維激光掃描技術具有快速、精準、完整、自動獲取、智能化等優點，所得數據可用作電子永久存档，是建築物外立面測量工作中一種更新、更快、更便捷的測量作業方式，可为建築外立面改造工作提供重要的數據基礎。

建築外立面測量流程

掃描环境勘查

对掃描环境進行判定檢查。排除掃描的不利因素外，要根據掃描环境進行整體項目方案策劃，如布靶點位置和設站數量等。

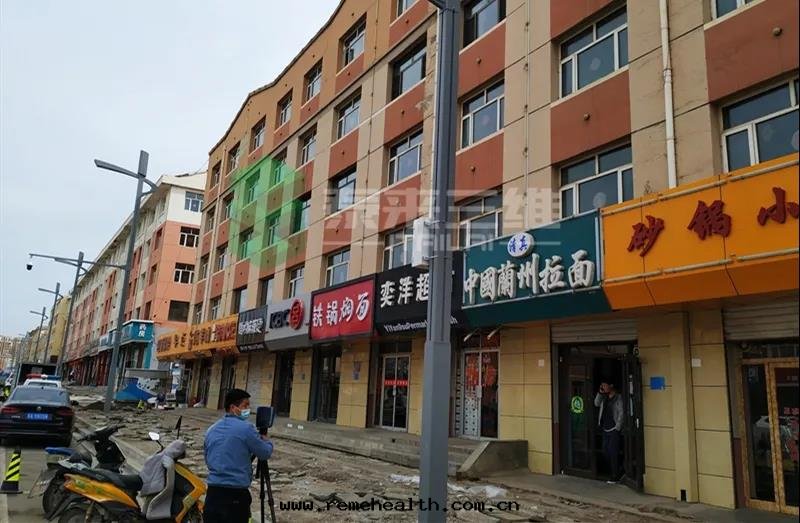

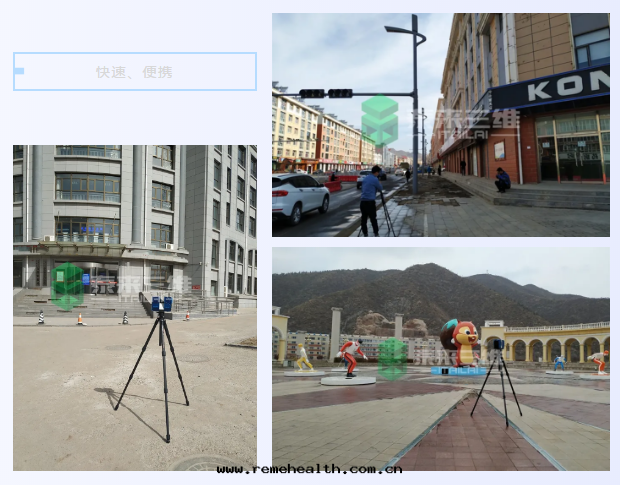

外業數據采集

外業數據采集是整體項目進行中重要的一步，數據采集是否完整精準是項目質量的直接表現。

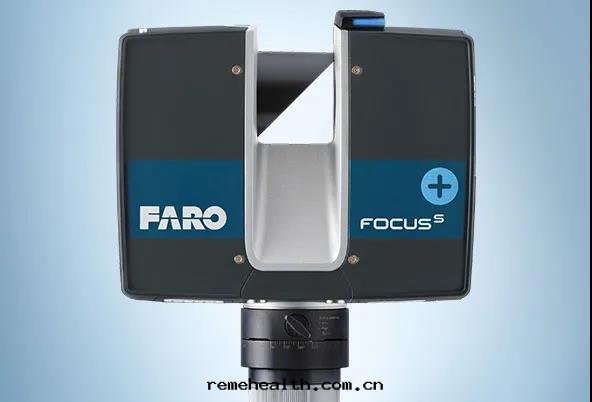

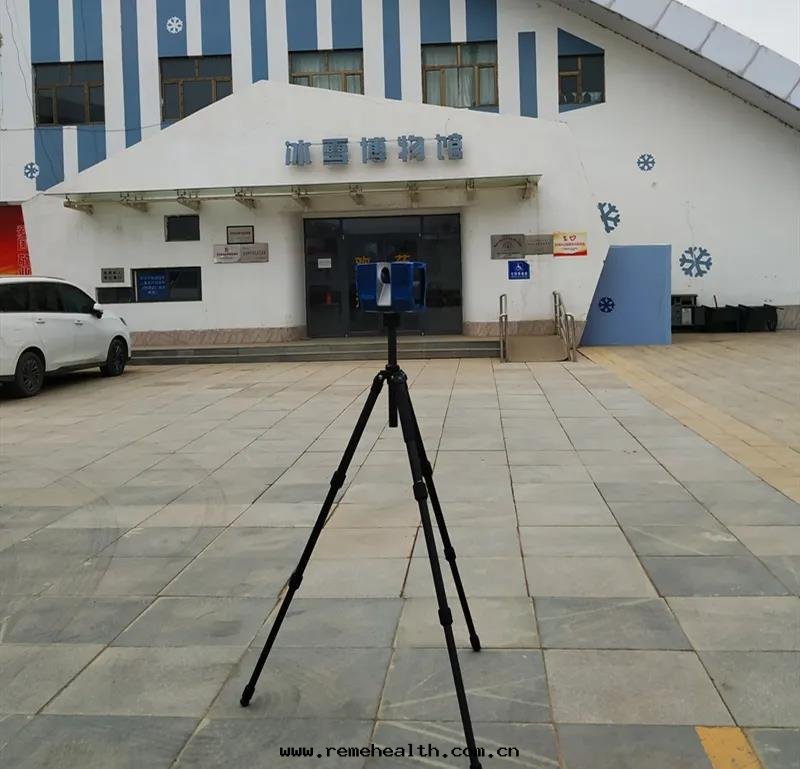

我们采用FARO Focus Plus350三維激光掃描儀，進行大空間自動式智能化數據獲取。同时做好數據采集过程中所遇到的問題，保障項目順利進行。

內業數據處理

內業數據處理即通过人工借助計算機數據處理软件，对采集到的三維數據進行整理的过程。

1. 數據拼接

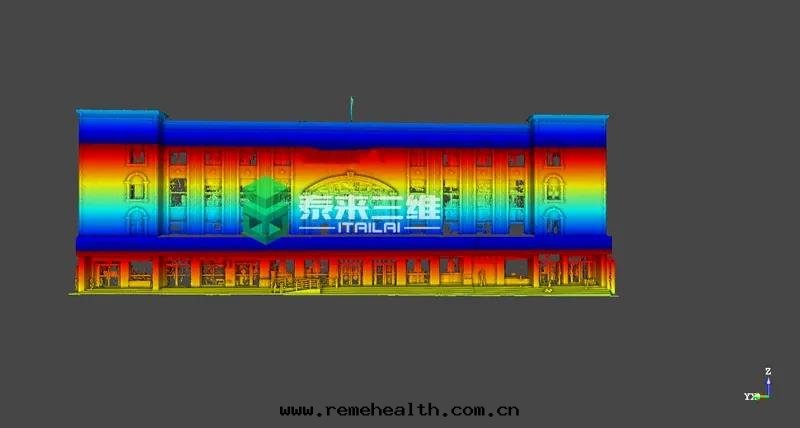

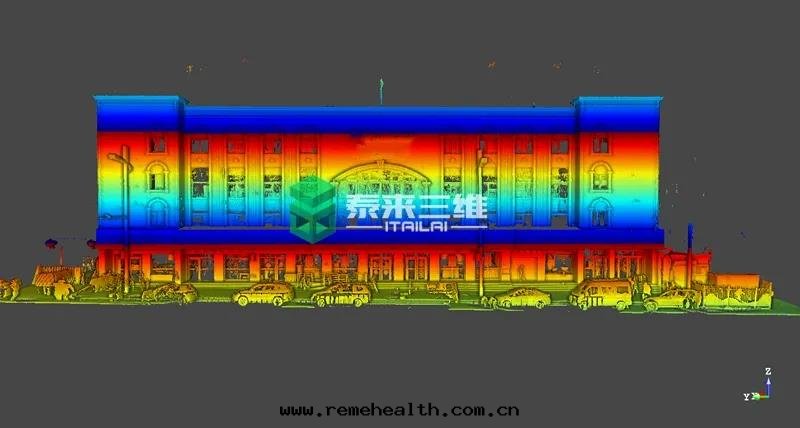

通过專業的三維數據處理软件对收集到的點雲數據進行拼接。得到一个整體的點雲數據。

2. 數據降噪

通过软件中的點雲去噪功能，将收集到的三維數據進行無效或無用噪點數據的删除。得到一个干淨整洁的點雲數據。

3. 制图

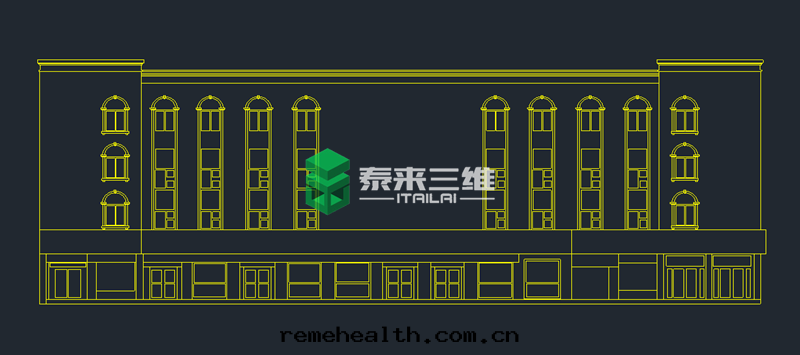

将點雲數據导入CAD软件中，通过技術人員操作最終得到建築立面图，包含整體的外立面、改造部位展開面等。

數據交付應用

将最終處理後的數據進行整理交付，甲方可依據泰来三維所提供的數據進行外立面改造分析、數據存档、建築體3D模型制作等。

三維激光掃描技術可實現每秒钟上百万个點雲數據的獲取，大大提高了工作效率，降低了項目實施时人力物力的投入成本。

采用三維激光掃描技術可以逆向绘制CAD图紙，协助改造項目進行設計、施工、測量等工作，且數據的真實性，可保障建築改造項目的實施質量，使項目施工更具有針对性。
