品牌：華測
型号：AA1400

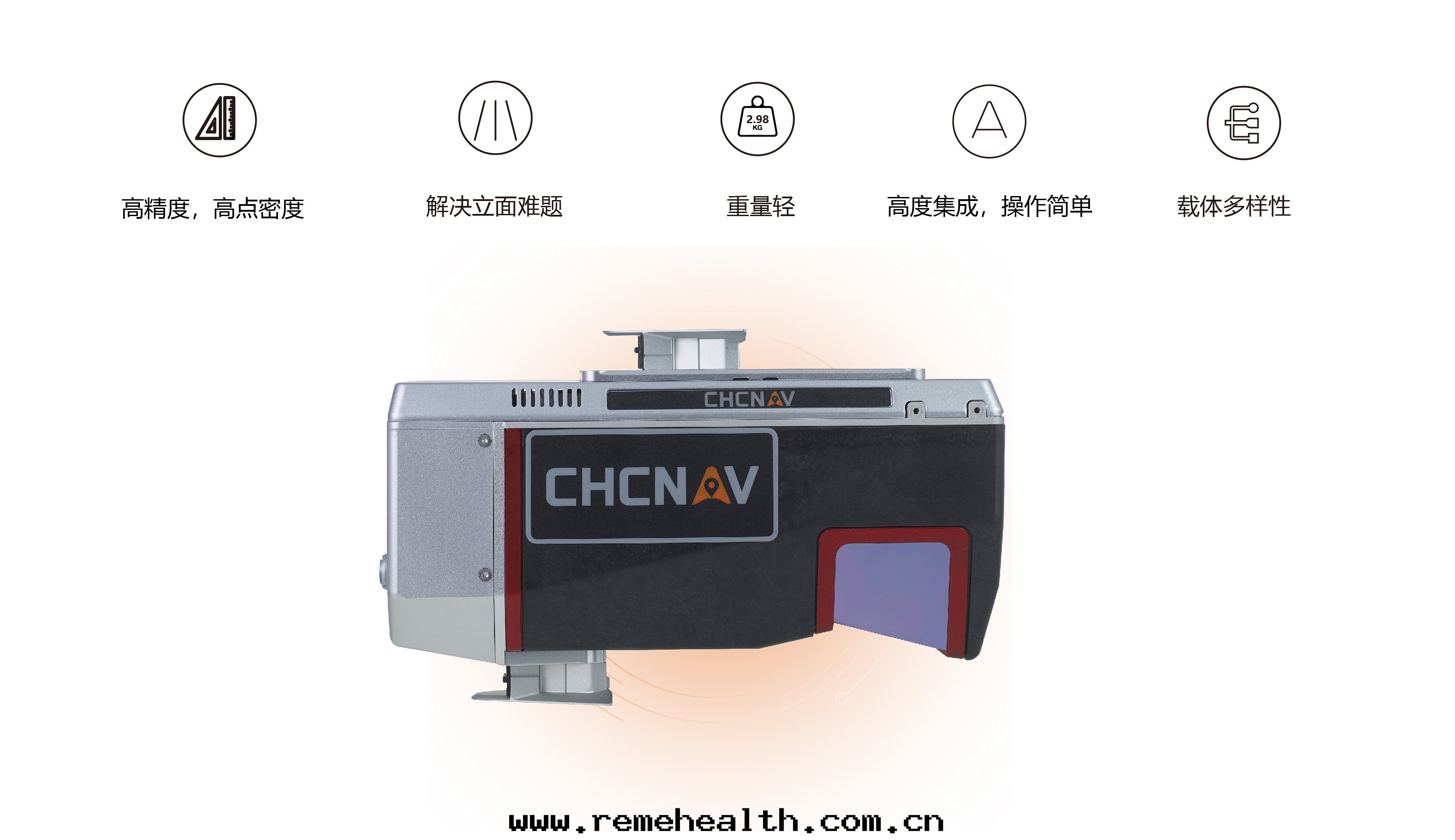

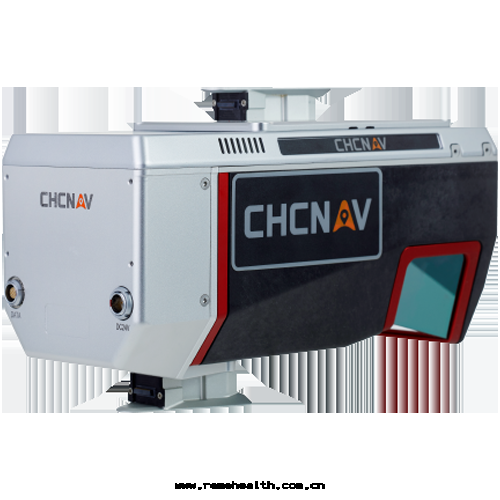

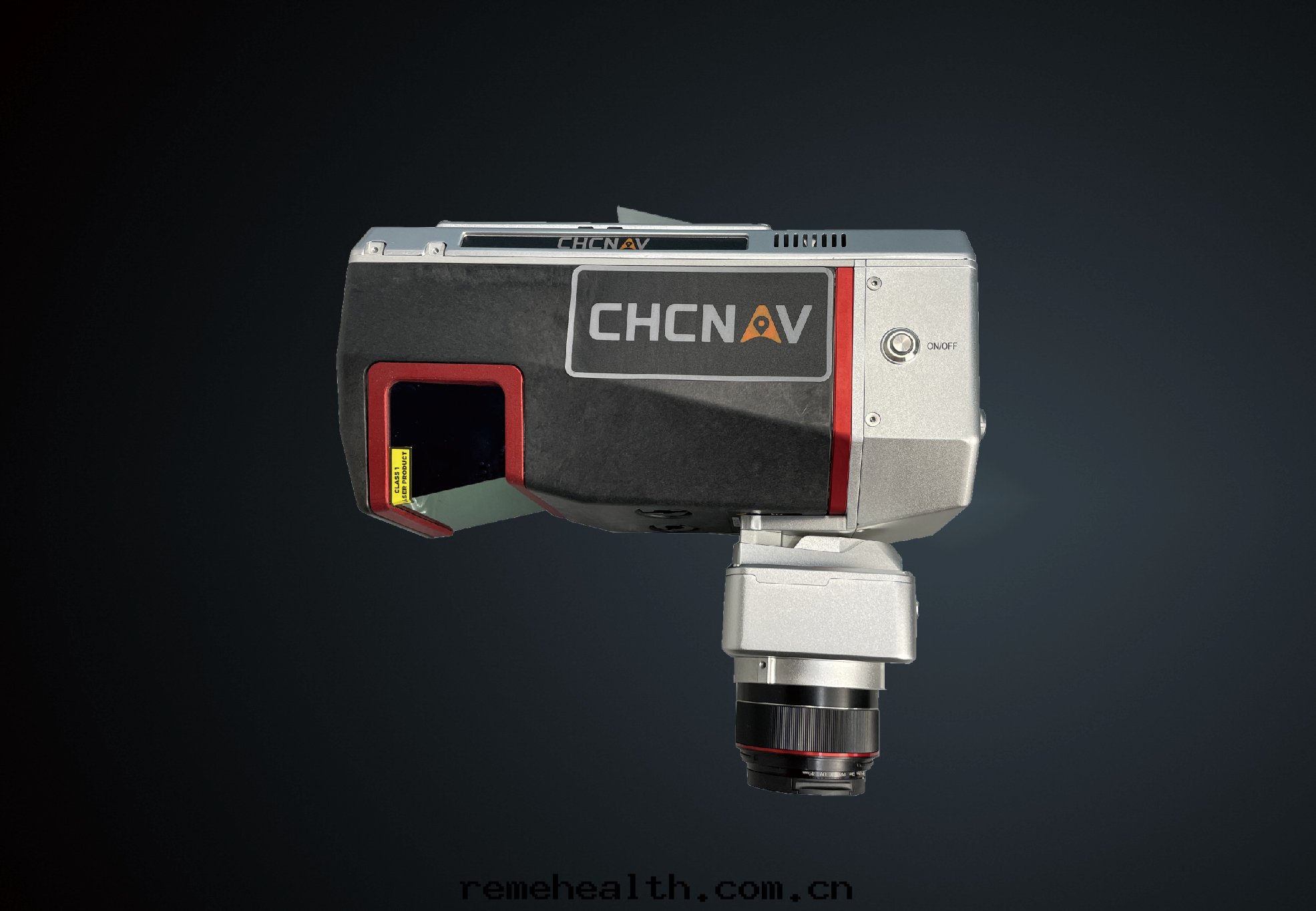

産品簡介：AA1400是華測导航研发的機载掃描系統。其以高精度和高質量成果著稱。其独特的三条掃描線方式，向前 +10° ，垂直向下和向後 -10° 交替掃描，保證數據完整性。AA1400具備100°的视场角，高达180万點每秒的采集速率，使其非常适合大範圍地形測绘和實景三維數據采集。15次回波能力，保證設備在植被密集區，也能提供可靠的結果。一體化的設計，A字快拆接口，使其可以在各種無人機平台、直升機或小型飛機間快速切換，且不用重新标定。
支持免基站作業模式，無需額外架設基站，單兵即可完成作業，降本提效。
◎ 150m航高精度：平面5cm，高程5cm

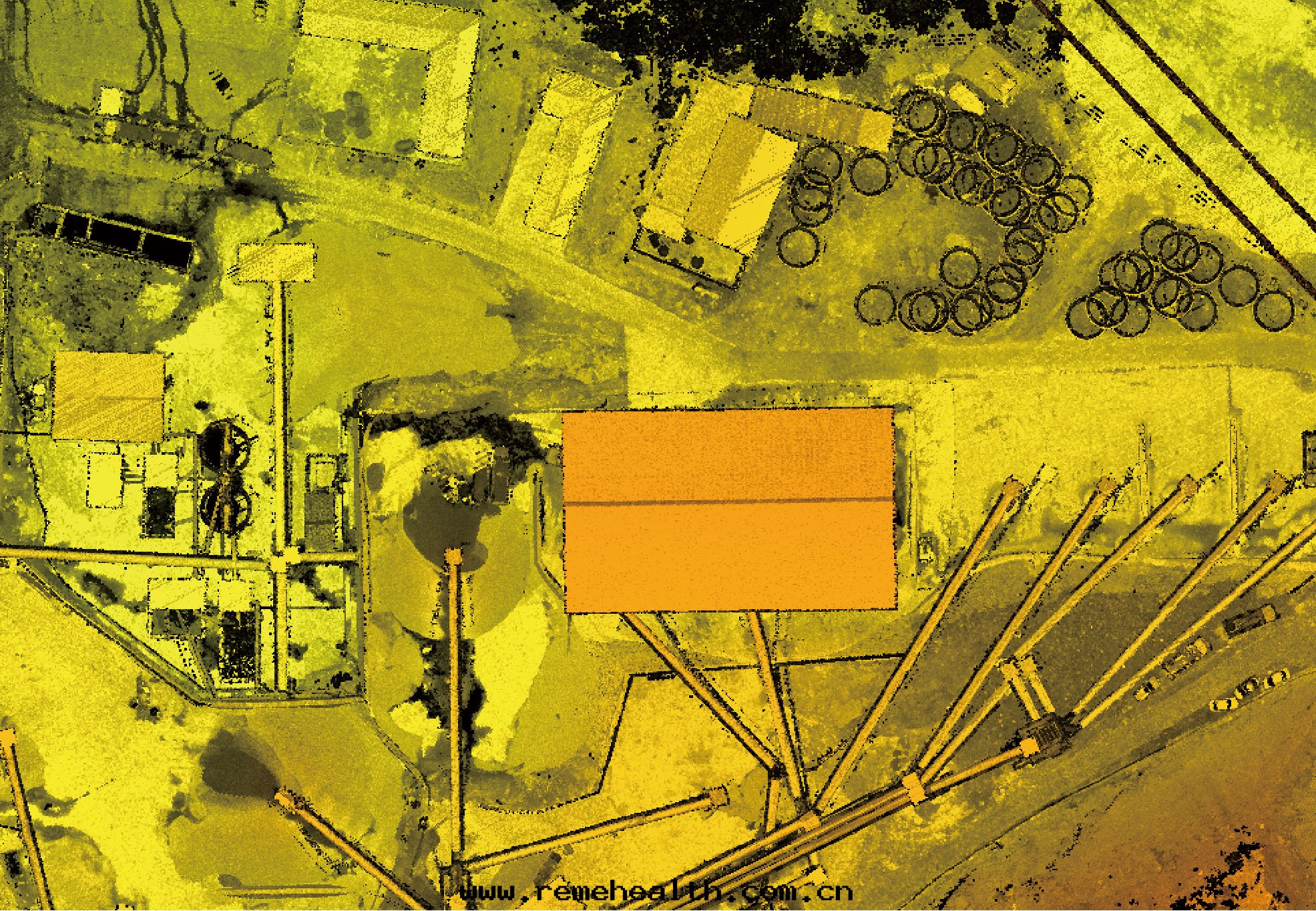

◎ 點密度最大可达每平方米800pts ，精细還原地物细节

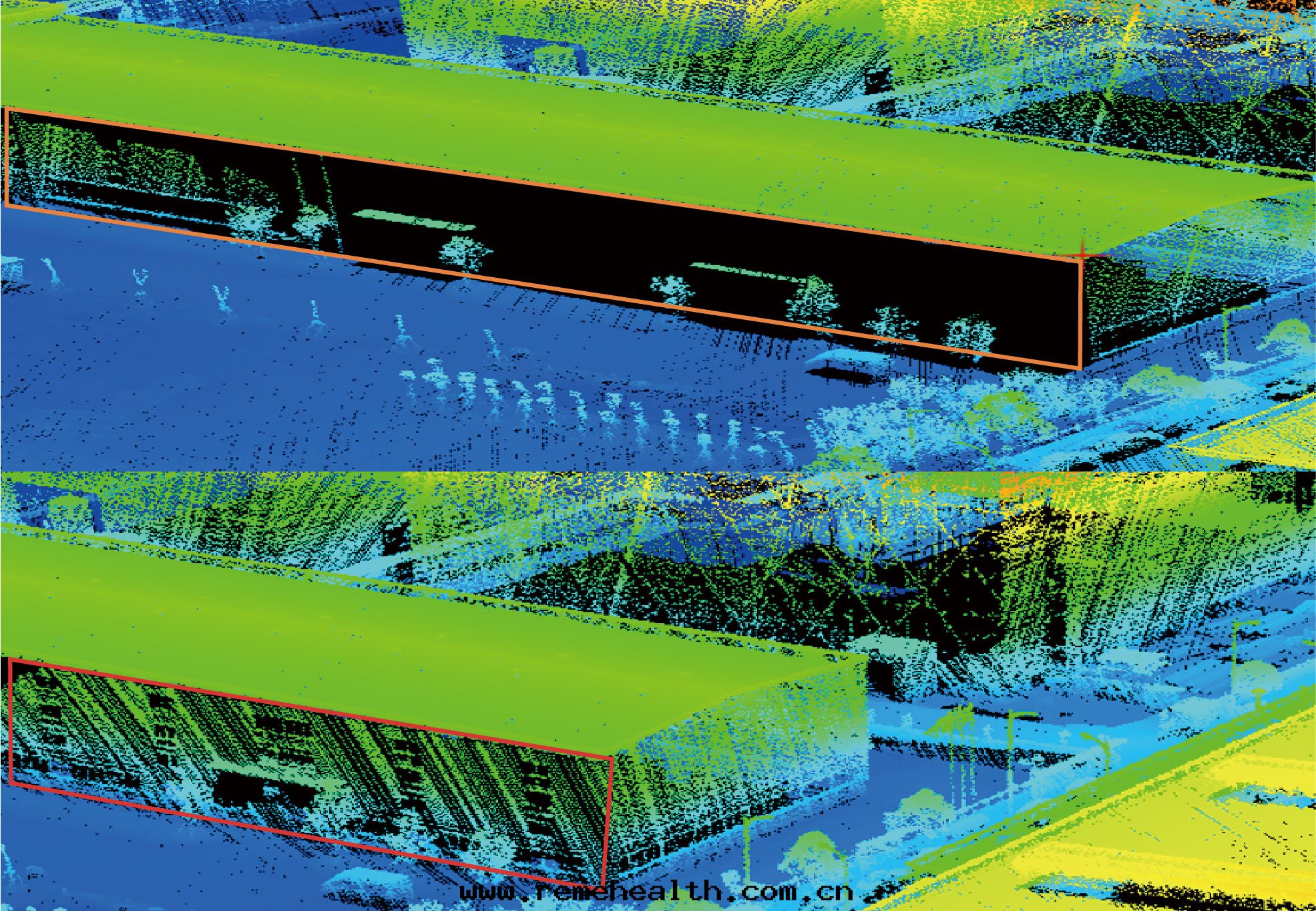

独特的三条掃描線方式，向前 +10° ，垂直向下和向後 -10° 交替变化，保證數據完整性。

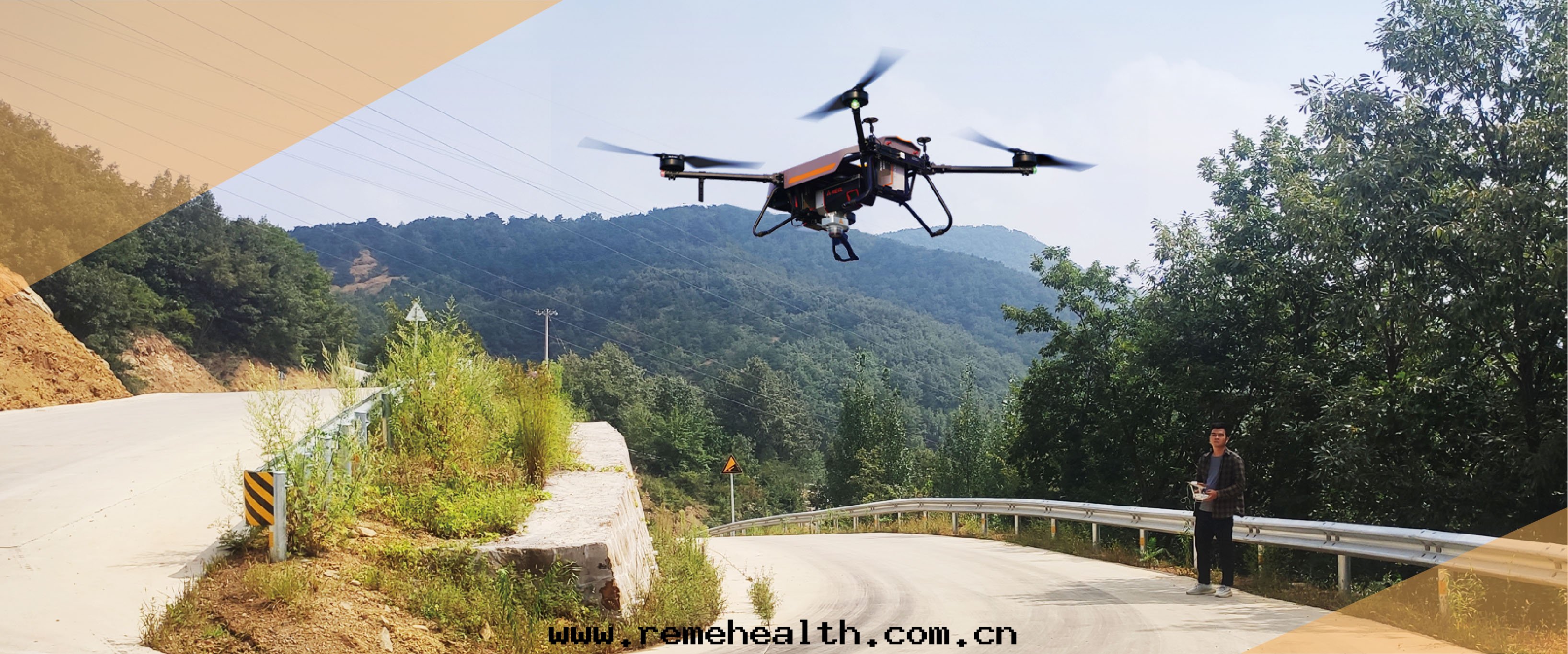

激光掃描系統僅重2.98Kg，搭载BB4無人機續航55min[1]。

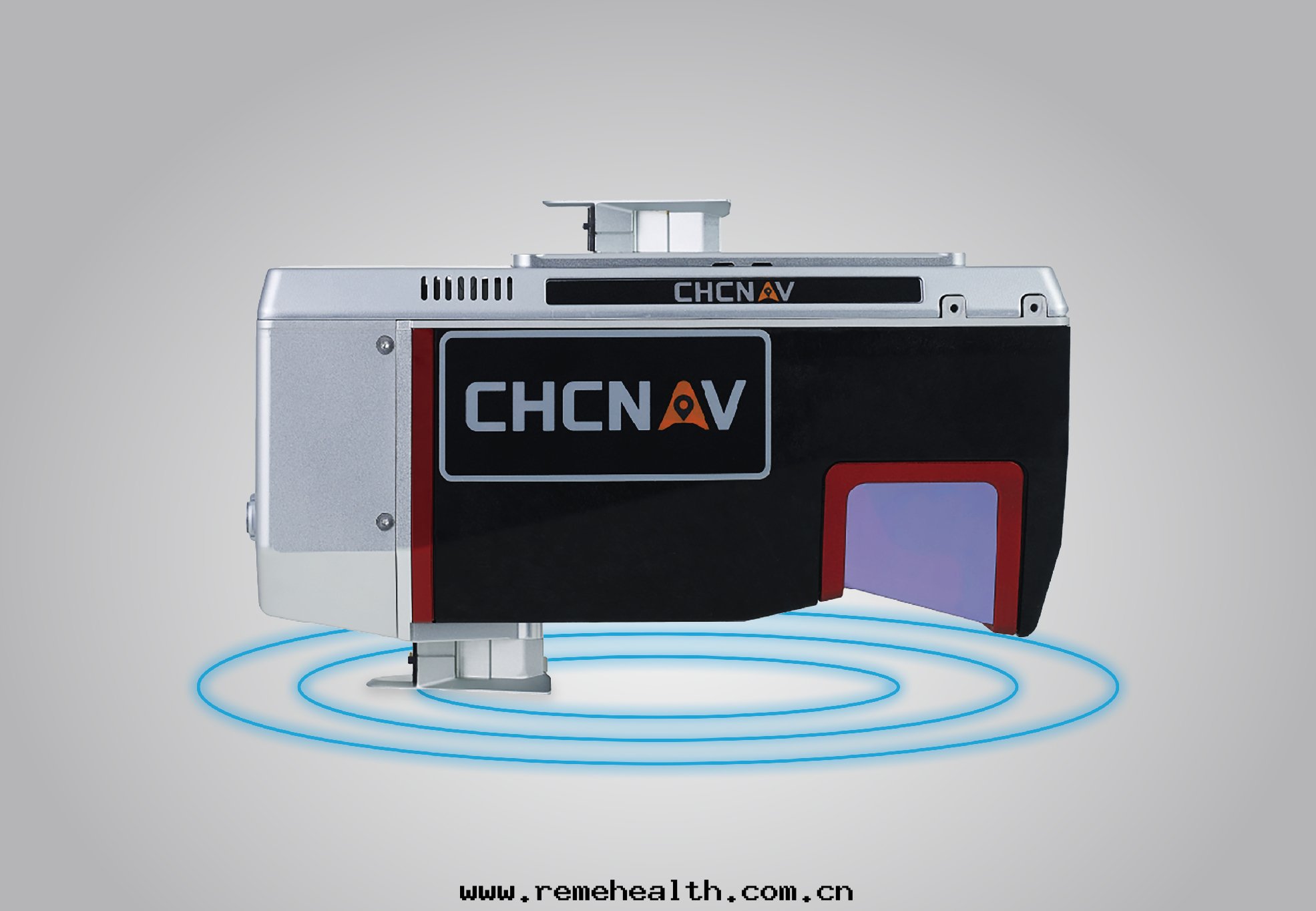

一體化設計，A字快拆接口，即插即用。

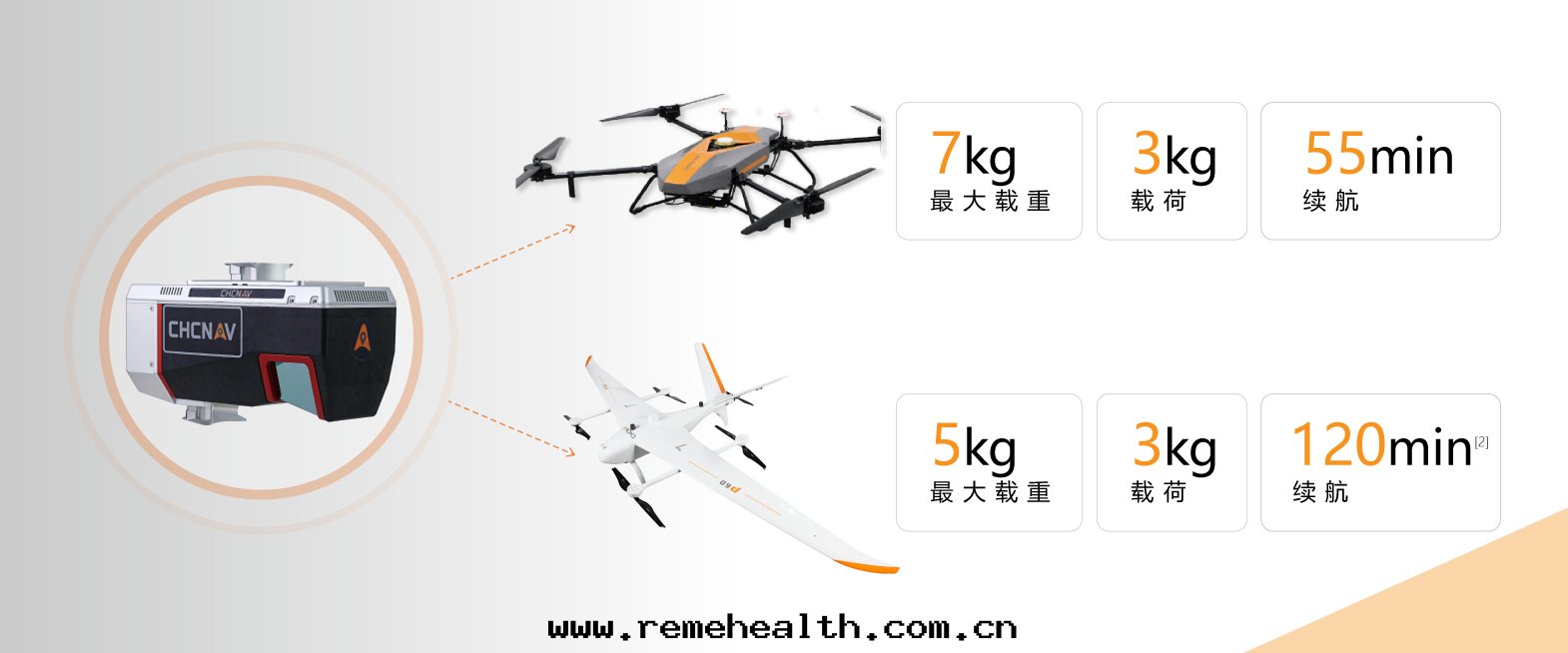

适配旋翼無人機和固定翼無人機，飛行更随心。

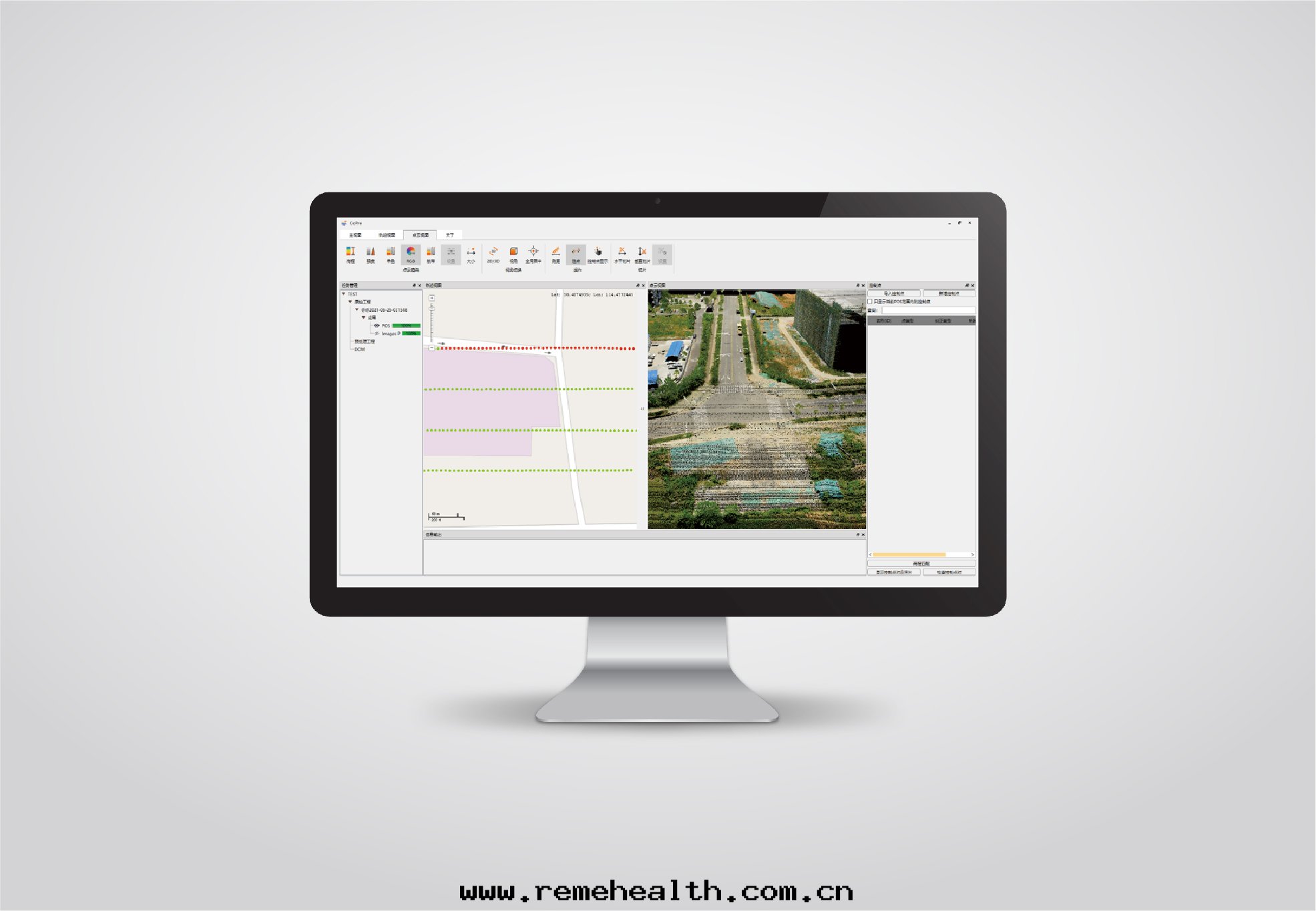

數據一站式處理，數據拷貝、POS解算、一鍵彩色點雲和DOM成果生成、糾正與平差、點雲渲染浏覽等。

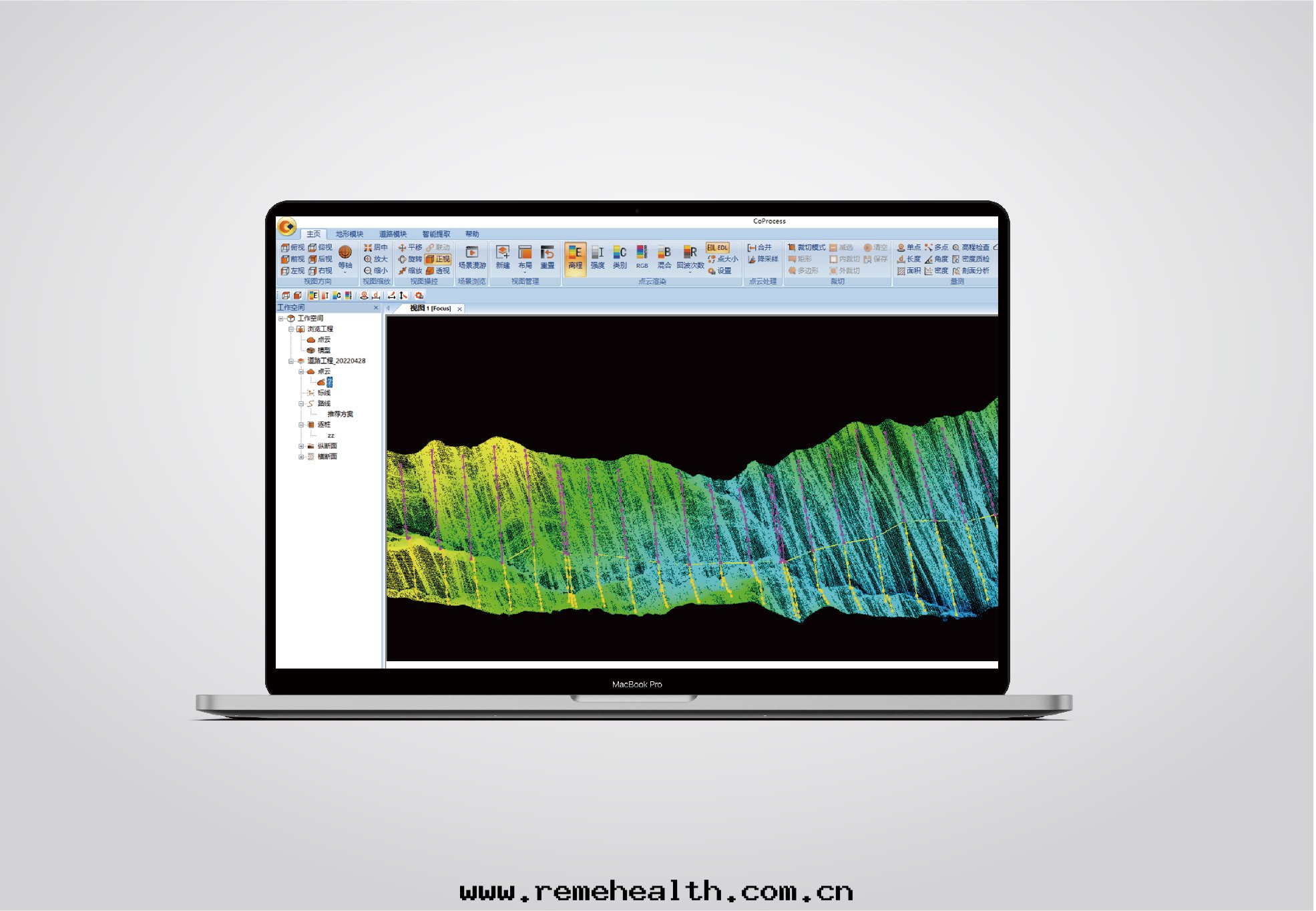

海量多源數據管理、三維渲染、矢量绘制與符号化、量測與質檢。自動化生産DEM，縱橫斷面提取等。

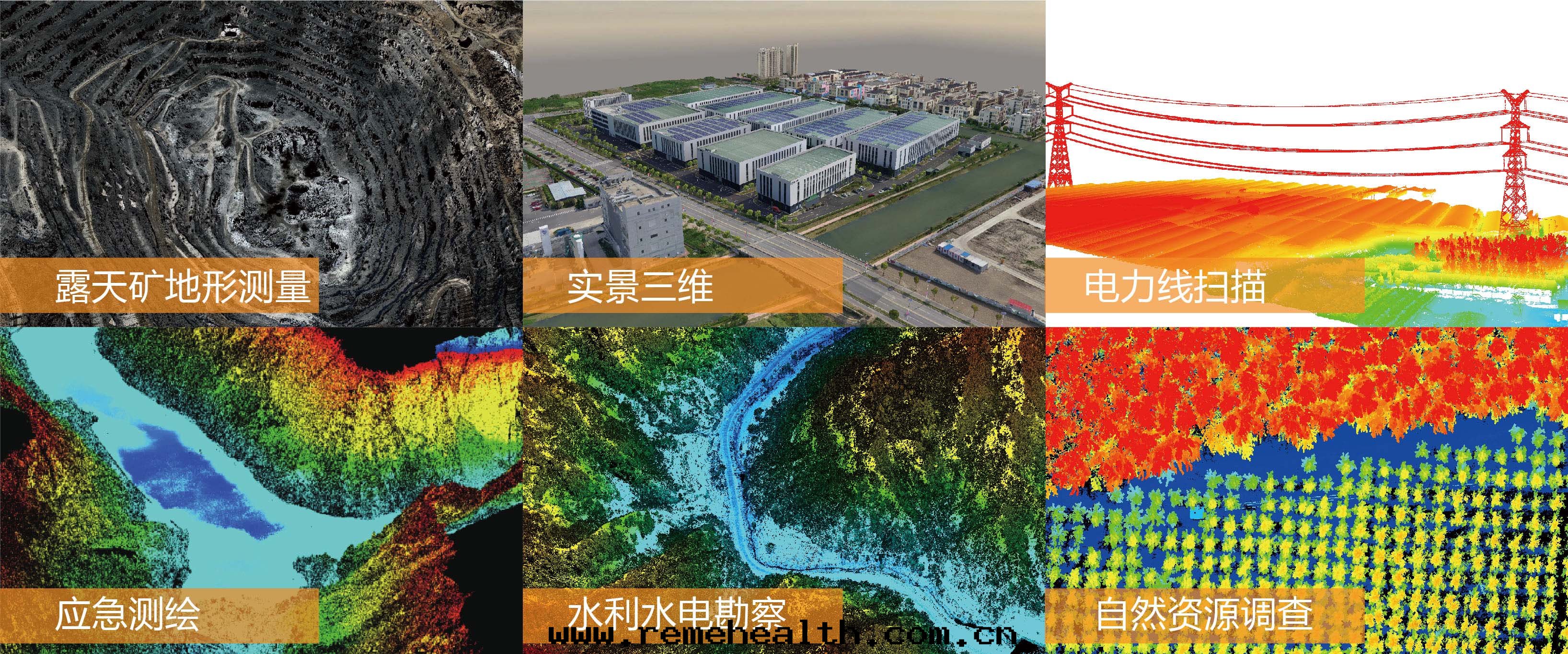

數據自動化一鍵解算，支持彩色點雲、DOM和DEM快速生産；在測绘、應急、電力、交通、水利等行業廣泛應用，讓作業更高效，为您带来更大價值。
*本页面所列出的各項參數數值均为理論值或華測导航測試人員在特定受控測試环境下測得值（請見各項具體说明），實際使用中可能因産品个體差异、固件版本、使用条件、使用方式和使用环境等不同使得結果或有不同程度的差异，請以實際使用的情況为準。
**为提供盡可能準确的産品信息、參數數值，華測导航可能實时对本页面的文字表述、參數數值等內容進行調整和修正，以求與實際産品性能、規格等信息相匹配。由于産品批次和生産供應因素等實时变化，如确有必要進行前述修改和調整的，恕不專門通知。
注解：
[1]華測导航測試条件下值
[2]華測导航測試条件下值
| 項目 | 內容 | 參數 |
| 导航系統 | 系統精度 | 平面5cm，高程5cm [1] |
| 掃描方式 | 前傾+10°，垂直向下，後傾-10°三条掃描線交替掃描 | |
| 重量 | 2.98 Kg/3.48 Kg（外挂相機） | |
| 尺寸 | 270mm*117mm*167mm | |
| 供電電壓 | 24V（宽壓範圍12-32V） | |
| 數據存儲 | 內置1T | |
| 數據拷貝速度 | 35MB/s | |
| 工作温度 | -20°~+50° | |
| 典型功率 | 70W[3] | |
| IP等級 | IP64 | |
| 激光掃描系統 | 激光安全等級 | Class1（人眼安全） |
| 測距範圍 | 1.5m-1430m(@ρ =80%) | |
| 最大发射點頻率 | 180万點每秒 | |
| 掃描轉速 | 50-400線/秒 | |
| 測距精度/重複精度 | 10mm/5mm[2] | |
| 视场角 | 100° | |
| 回波次數 | 15 | |
| 定位定姿系統 | GNSS | GPS：L1,L2； GLONASS：L1,L2P； BEIDOU：B1,B2； QZSS：L1 C/A,L2C； |
| 後處理姿态精度 | Roll/Pitch: 0.005°，Heading: 0.010°； | |
| 後處理位置精度 | 水平：0.01m，高程：0.02m； | |
| 數據更新頻率 | 600Hz | |
| 外挂相機 | 影像分辨率 | 4200万像素 |
| 焦距 | 24 | |
| 感光尺寸 | 35.8*23.9mm（7952*5304） | |
| 像元大小 | 4.5μm | |
| 视场角 | 73.4°*52.9° | |
| 最小拍照間隔 | 1s | |
| 搭载平台 | 機载 | 旋翼無人機、固定翼無人機等 |
| 适配软件 | CoPre數據預處理软件 | 數據拷貝、POS解算、糾正與平差、點雲生成 |
| CoProcess點雲綜合處理软件 | 地形模块、道路設計模块、智能提取模块 | |
| CHCmapping成图软件 | DLG成图 | |
注： | ||
