一、背景：

機械加工精度是評定機械工件質量的主要指标之一，它将直接影响機械産品的工作性能和使用壽命，提高産品質量，更大限度提高産品的合格率，經濟可靠的保證機械工件的加工精度，是機械制造企業必須遵循的原則。

大型和重型工件的檢測对于很多企業来说一直是个難題，人工測量耗时长，在精度上也很難準确把控，可能会存在比較大的偏差。三維掃描技術的應用为機械重 大型工件的質量控制提供了快速、精準的檢測方案

二、重型、大型工件檢測三維數字化方案

遊艇三維掃描項目案例：

1、技術難點：

遊艇裝置體積和重量都极大，幾乎無法移動。同时該工件設備較为複雜，有衆多凹槽、曲面等結構，客戶以往的測量方法不僅數據采集不全，缺乏整體性，而且測量難度大，导致工作效率低，整个掃描过程花費时間成本較高。

2、三維掃描優勢

使用大空間三維掃描儀对現场裝置進行掃描優勢：

非接觸式測量

船舶制造造價高，投入人力物力量大。三維激光掃描技術非接觸式的數據獲取方式，避免了測量时人員與船舶的直接接觸，有效保障了由于人为操作不当对船舶造成的損壞，避免了船舶複雜的結構对工作人員造成的人身安全隐患，同时不影响測量區域的正常工作

高精度數據獲取

船舶等工業制造生産，要求數據的精确性、缜密性。三維激光掃描技術可为船舶業提供毫米級的真實三維數據，滿足船舶在設計、生産、投入運營等过程中对于數據的高标準需求。

高效測量速率

船舶體積巨大，涉及到的數據繁多。傳統的依靠人力進行數據獲取的方式明顯無法滿足船舶的按期交付。三維激光掃描技術可實現每秒百万點的空間數據獲取，例如Faro Focus Plus  350，測量速率可达200万點/秒。

數據獲取全面

船舶結構複雜且多异形結構裝置。在進行數據獲取时，总存在人力無法涉足的盲區，數據的短缺直接影响到船舶生産的質量和速度。三維激光掃描技術可以全方面、完整的獲取船舶的空間三維數據，将數據盲區缩小到最小範圍。

便攜易操作

三維激光掃描設備具有集成、高效的特點。功能齊全，节省人力。Faro S系列的設備重僅4.5kg，容易攜带，操作便捷，可在不借用外部設備的条件下一人完成工作，即便是面对體積龐大的船舶，依然可實現單兵作業。

3、三維掃描流程

➤外業數據獲取：

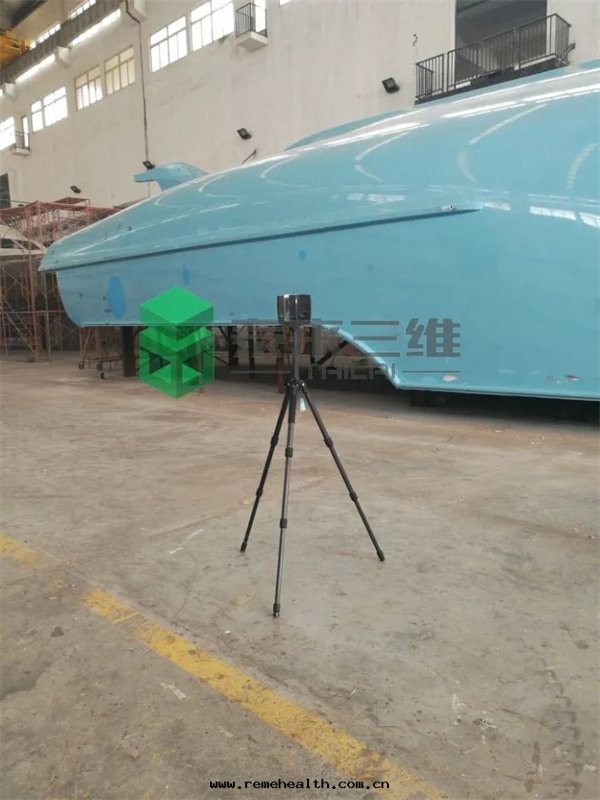

利用Faro Focus 三維掃描儀对船舶進行分站式掃描，獲取空間內整體的三維點雲數據。

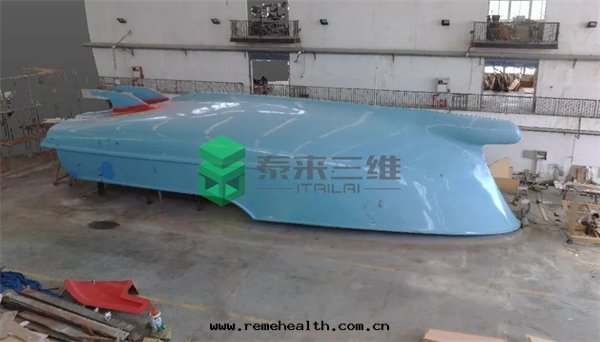

➤內業數據處理：

将采集到的點雲數據导入到三維數據處理软件中，進行每站數據的自動拼接以及多餘噪點的去除，得到完整的三維點雲模型。

➤數據應用分析：

基于處理後的點雲數據可進行对比檢測、曲面精确度分析等操作。

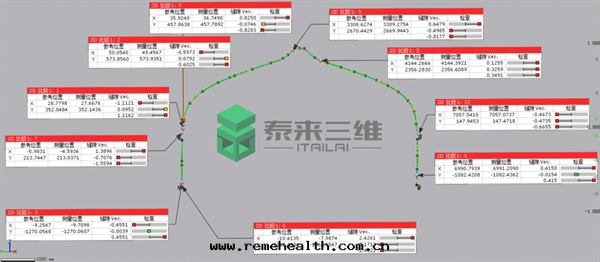

（二維檢測）

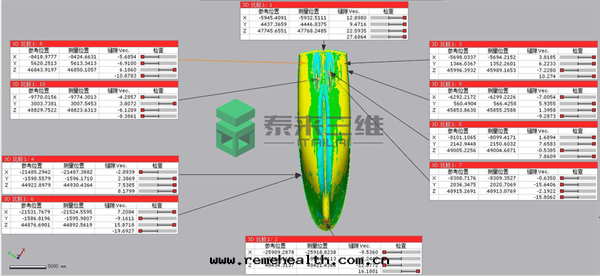

（三維檢測）

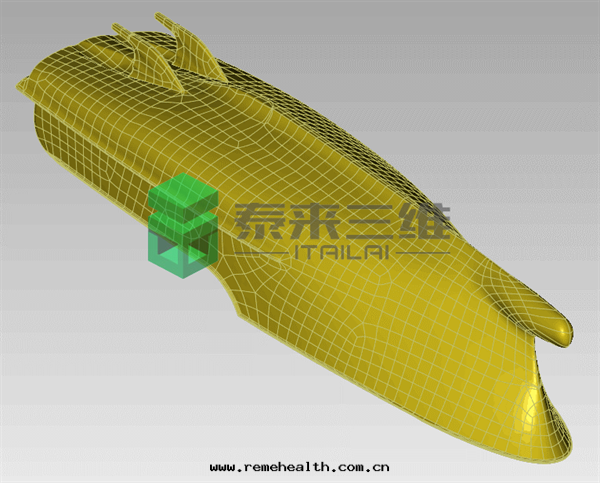

（精确曲面）

➤數據建档交付：

将客戶所需數據格式進行打包交付。客戶可通过兼容软件輕松导入所有常用的數據，为工業指导和後期改造提供解決方案。

将多站三維掃描數據导入SENCE软件中，進行去噪點以及拼接合並等處理，保留完整的三維點雲數據

三維掃描技術在大型和重型機械零件檢測上優勢顯著，能夠帮助控制整个工件的精度與質量，從而實現对生産線産品的質量控制，大大提高生産質量與效率。
