近年来，BIM技術的應用已深入工程設計、施工、管理等各个方面，通过BIM技術能将具體數據轉化为立體的建築模型並進行建房各項环节的預演。

但在BIM的實際應用中，建築工地現场實时數據與建築信息模型間的互通更新往往是个難點，存在着细部數據勘測難、精度低的問題，而三維激光掃描技術的出現則为解決这一難點提供了高效、安全、可行的方法。

關于三維激光掃描技術

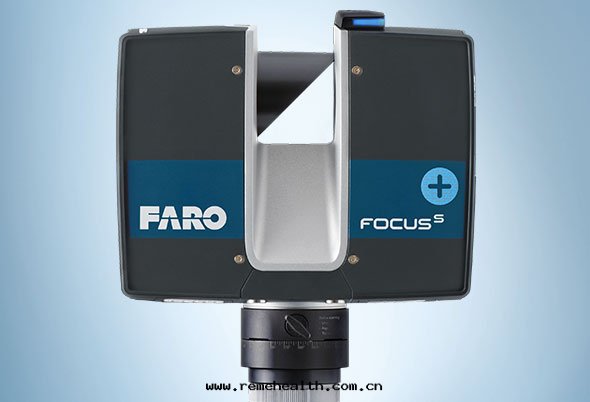

三維激光掃描技術，是通过高速激光掃描測量的方法，大面積、高分辨率地快速獲取物體表面各个點的坐标、反射率、顔色等信息，将實物的立體信息轉換为計算機可處理的數字信号，由这些大量、密集的點信息可快速複建出1:1 的真彩色三維模型，为複建出被測目标的三維模型提供了方便快捷的手段。

BIM與三維激光掃描技術是如何結合的

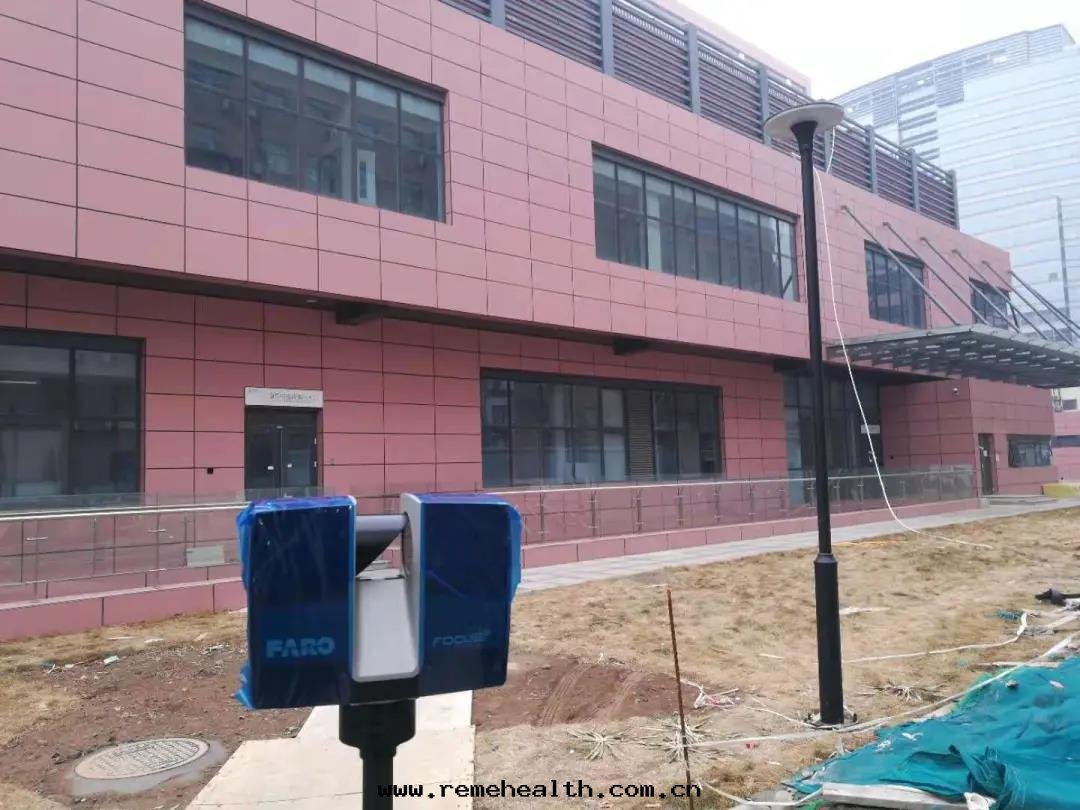

利用三維激光掃描技術对建築空間進行掃描測绘

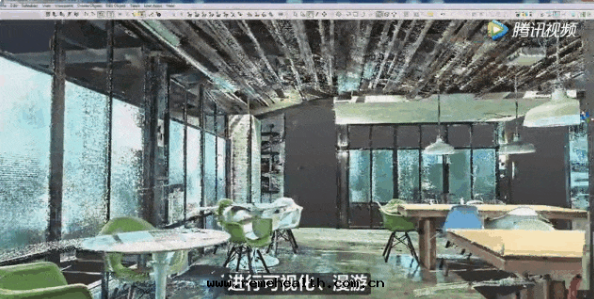

通过将捕獲的數據形成图像，可了解建築的整體情況

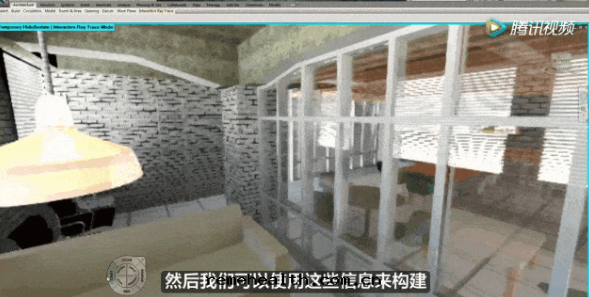

将采集到的坐标、顔色等數據信息，通过BIM技術，建立三維模型

BIM與三維激光掃描为建造開辟新模式

BIM具有可视化、协調性、模拟性、優化性以及可视图形的特點，而三維掃描儀采集的數據非常真實和精确，在目前的建築建造行業可謂是“最佳拍档”。

01.讓數據更有“立體感”

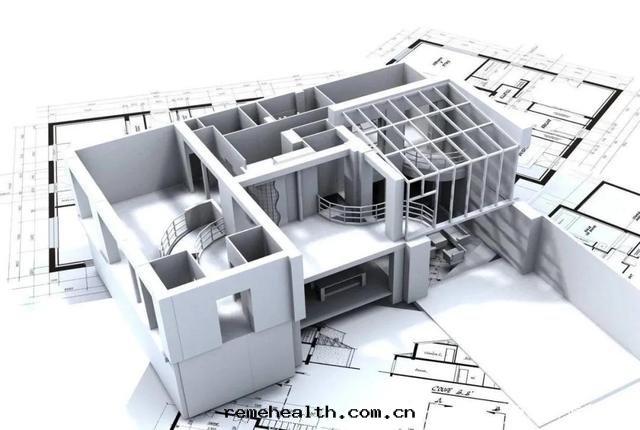

三維激光掃描技術輸出的數據是三維的，能和BIM技術完美地結合，讓測绘成果的表达形式由單一的地形图拓宽到三維地图，平、立、剖面图以及建立三維模型。

並且，因为模型是三維的表达形式，建築师能夠以更直觀、细化的角度去研究建築結構中的细节部分，推進了施工工藝的優化，提高了整體建築質量。

02.提高建模效率和精确度

比起傳統的測量技術，三維激光掃描技術突破了傳統的單點測量模式的限制，能达到每秒1000點的測量速度，測量一栋建築只需幾个小时，即使是複雜建築也能實現準确表达，具有高效率、高精度的優勢。

此外，三維掃描能獲取建築空間的所有點數據，形成建築的實时數據库，这个數據库不僅可以协助建築模型的建立，任何測量、施工节點对比、BIM模型校正、竣工交付、數據留存、質量檢查等都可以依托于这一數據库，大大提高了建築模型的效率和準确度，並且除了帮助建立模型，它還能輔助計算占地面積、計算高度，有很多用處。

03.节省人力，适用範圍廣

此外，由于整个測量过程都是在無接觸的情況下進行的，不僅节省了人力，也能避免对建築物産生破壞，還能将測量範圍擴展到人員無法到达、較为危險、惡劣的环境中。

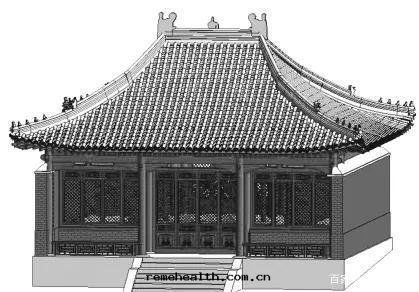

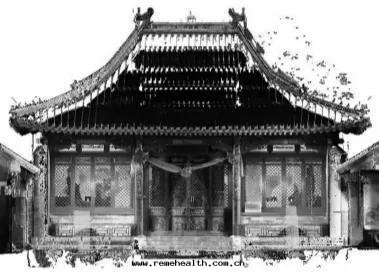

例如在古建築的修複工程中，BIM技術能利用三維激光掃描技術獲取的數據，逆向建模還原古建築，指导其測绘、保護、修繕等工作的進行。

BIM加上三維激光技術，讓建模过程更为高效、精準，提升了工程質量，节省了傳統人工測绘、建模所需要的大量人力成本，为建築行業带来了新的建模方式，推進了建築行業的數字化发展。
