何为逆向工程：

逆向工程（又稱逆向技術），是一種産品設計技術再現过程，即对一項目标産品進行逆向分析及研究，從而演繹並得出該産品的處理流程、組織結構、功能特性及技術規格等設計要素，以制作出功能相近，但又不完全一樣的産品。其主要目的是在不能輕易獲得必要的生産信息的情況下，直接從成品分析，推导出産品的設計原理。

逆向工程的作用：

逆向工程被廣泛地應用到新産品開发和産品改型設計、産品仿制、質量分析檢測等領域，它的作用是：

1、缩短産品的設計、開发周期，加快産品的更新換代速度；

2、降低企業開发新産品的成本與風險；

3、加快産品的造型和系列化的設計；

4、适合單件、小批量的零件制造，特别是模具的制造，可分为直接制模與間接制模法。直接制模法：基于RP技術的快速直接制模法是将模具CAD的結果由RP系統直接制造成型。該法既不需用RP系統制作樣件，也不依賴傳統的模具制造工藝，对金屬模具制造而言尤为快捷，是一種极具開发前景的制模方法；間接制模法：間接制模法是利用RP技術制造産品零件原型，以原型作为母模、模芯或制模工具(研磨模)，再與傳統的制模工藝相結合，制造出所需模具。

測量其三維數據是逆向工程中重要的一步。其原理为：獲取數據--通过软件處理數據--通过機械加工制作模型--檢验與修正。

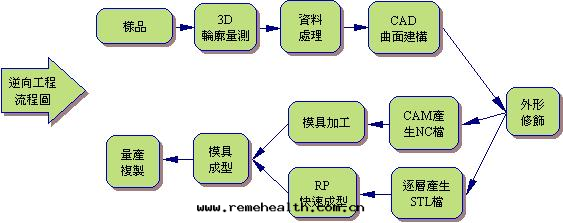

逆向工程操作流程：

逆向工程一般可以分为4个步驟：

第一步：零件原型的數字化

第二步: 從測量數據中提取零件原形的幾何特征

第三步: 零件原形CAD模型的重建

第四步: 重建CAD模型的檢验與修正

泰来三維案例應用——葉片三維掃描及逆向建模項目

葉片屬于比較複雜的自由曲面産品，因此，它对曲面的質量要求比較高，在測量时需要高效精确和完整地采集樣件的表面數據，为後期曲面重構獲得高質量的曲面做基礎。在産品的逆向開发中，樣件的三維數據采集主要通过三維掃描儀完成。

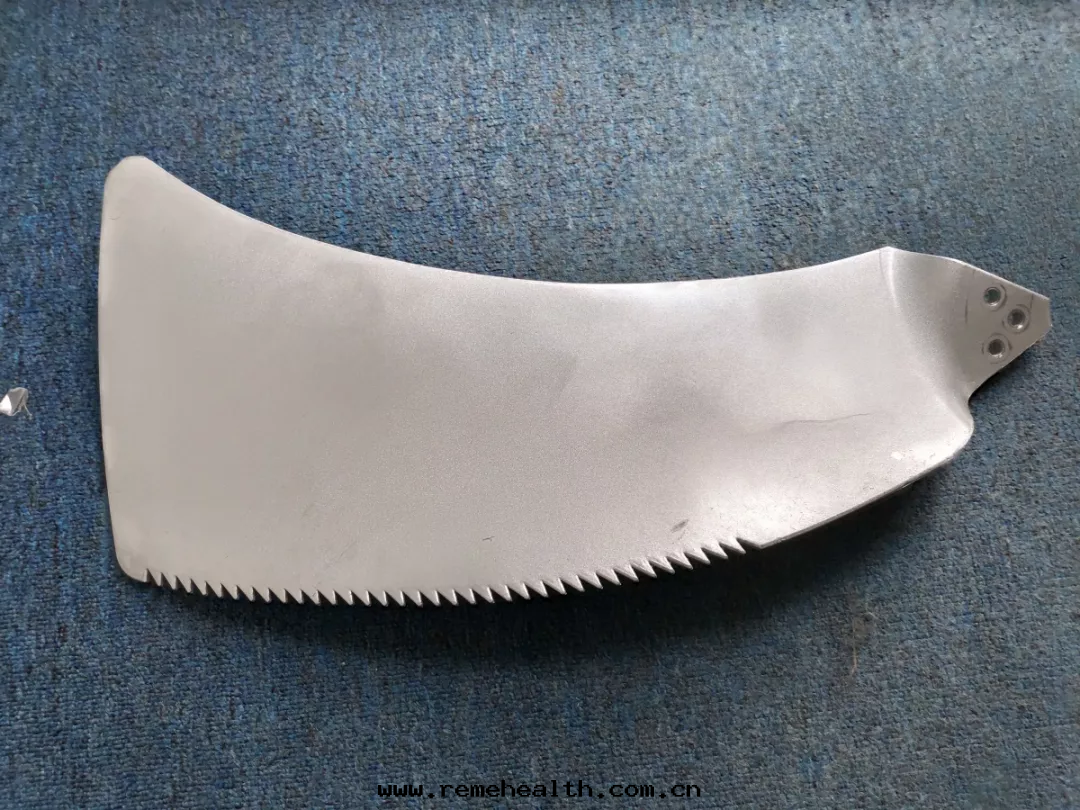

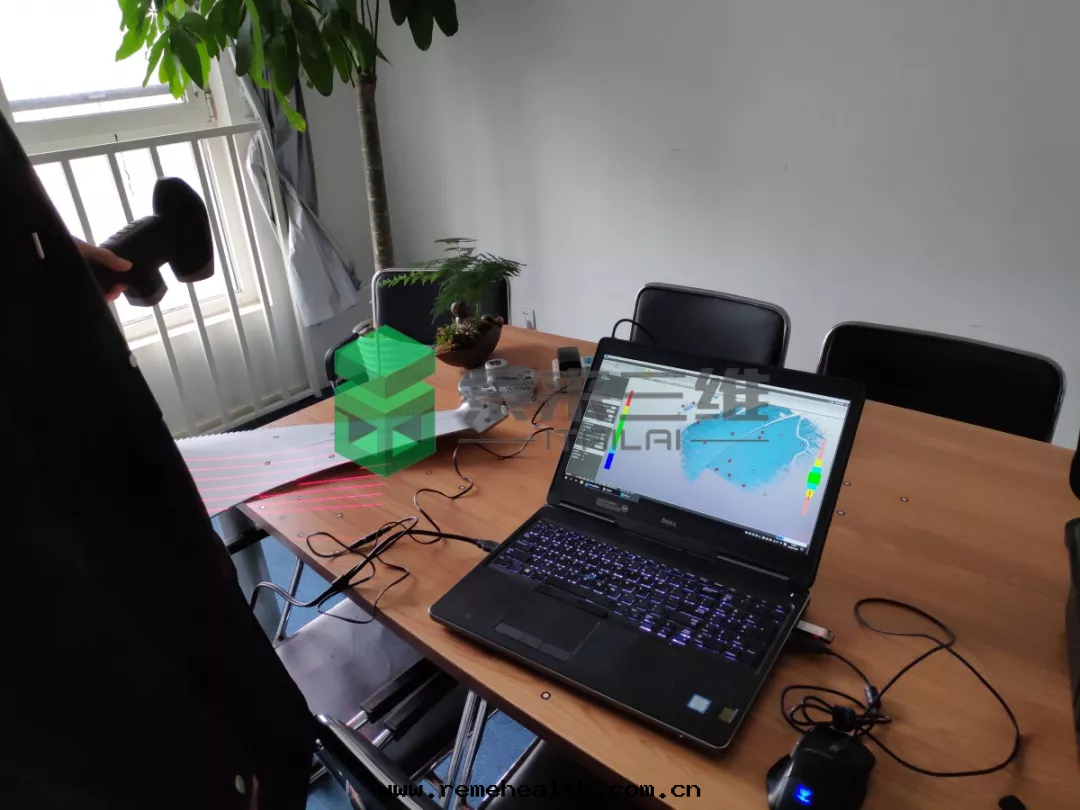

掃描物體

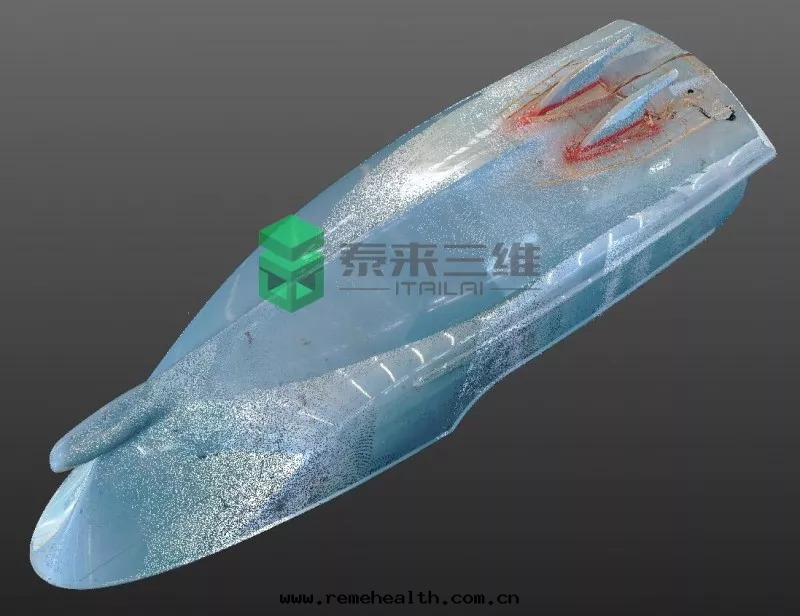

软件實时顯示模型

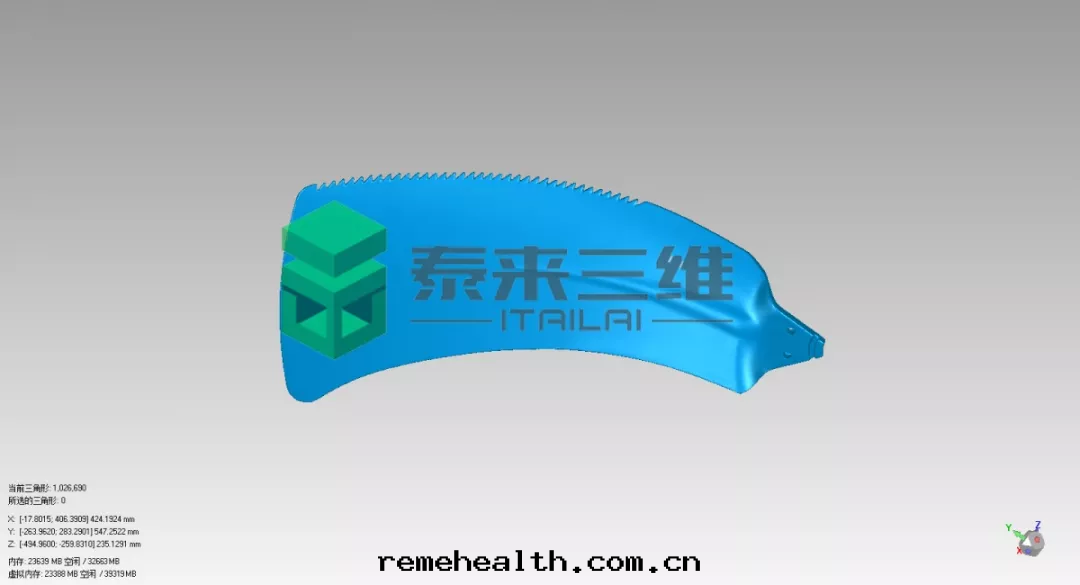

三角网模型

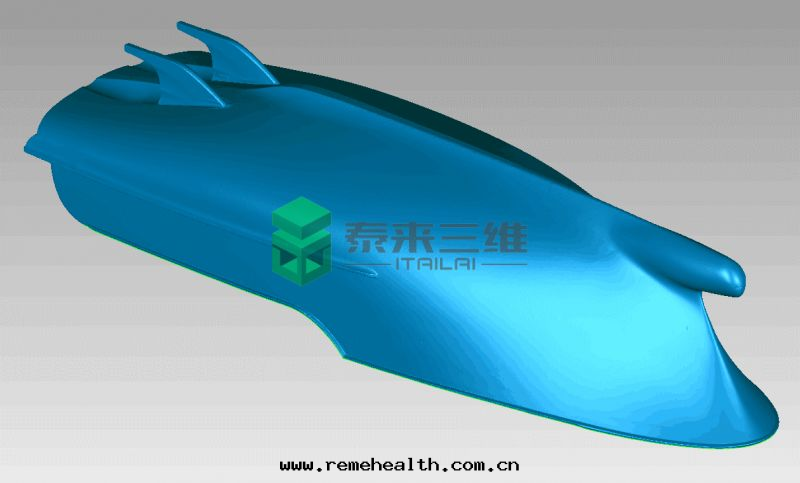

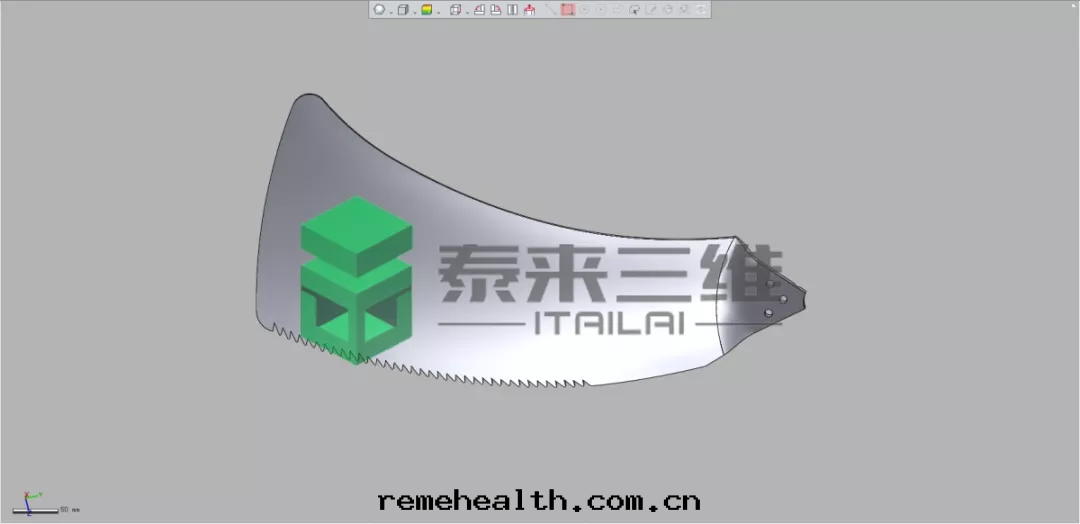

逆向模型

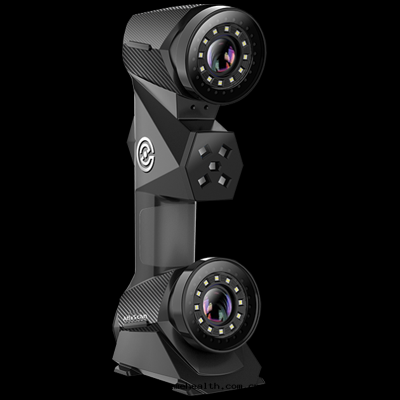

AtlaScan 三維激光掃描儀--适用于逆向設計

超大的掃描範圍、超快的掃描效率、超高的掃描精度與分辨率、廣泛的材質适應性

品牌：中觀

型号：AtlaScan

顔色：黑色

类型：手持激光掃描儀

用途：質量檢測與控制、逆向設計、數字展示、汽車制造、模具制造、航空航天、重工機械、醫療健康、3D打印、教育科研、VR-AR

産品簡介：采用了全新升級的工業相機與光源系統，測量速度高达到1600000次/秒，單幅掃描面積可达到500×550mm。實際建模效率相对市场主流7線産品提升2倍左右。

三維激光掃描技術能夠在短时間內将精确的三維空間數據進行收集獲取，对于逆向工程来说，提供了重要的數據来源。並且三維激光掃描技術对于資料素材要求較低，不必提供工程图紙，这有效地控制了工厂成本，降低了工程難度，保障了工程效率。
