一、前言

城市規劃是處理城市及其鄰近區域的工程建設、經濟、社会、土地利用布局以及对未来发展的預測。它的对象偏重于城市物質形态的部分，涉及城市中産業的區域布局、建築物的區域布局、道路及運輸設施的設置、城市工程的安排，主要內容有空間規劃、道路交通規劃、綠化植被和水體規劃等內容。

因此我们經常需要对城市的空間格局和建築及道路等信息模型進行了解和記录，采用傳統的測量方法很難滿足設計的需要。三維激光掃描是一項高新技術，主要用于对物體空間外形和結構進行掃描，以獲得物體表面的空間坐标。它的重要意義在于能夠将實物的立體信息轉換为計算機能直接處理的數字信号，为實物數字化提供了相当方便快捷的手段。它能夠重構現實的全方位立體空間，完整描述城市空間的各个關鍵因素，可以提供真實準确的三維模型。它的測量結果能直接與多種软件接口，已廣泛應用于各个領域。在城市規劃中，三維激光掃描技術的應用還處于起步探索階段。如何在大尺度的範圍內利用三維激光掃描技術快速采集城市空間的三維信息，並对數據進行有效的處理为設計所用值得深入研究。研究的意義在于发挥現代科學技術在設計中的輔助作用，快速解決繁瑣的、無聊的測绘工作，並对設計对象進行全方位的理解和認識。

二、三維激光掃描儀種类及工作原理

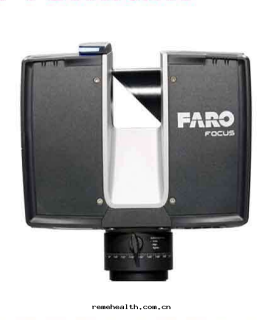

法如三維激光掃描儀

三維激光掃描儀的工作原理有两種：脈沖式和相位式。这两種方式是掃描儀所采用的激光測距原理的區别。

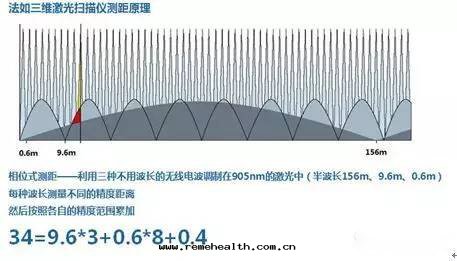

2.1 相位式測距原理是根據激光发射到接收間隔內相位的变化,来計算所測距離。

相位特點： 1、掃描速度快；2、高點雲密度；3、高精度；4、掃描距離短

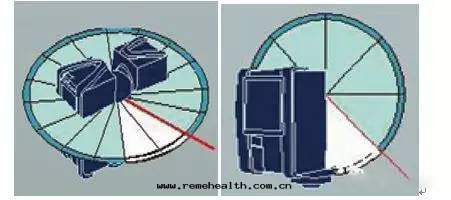

2.2 脈沖式測距原理是通过激光從发射到接收之間的脈沖个數計算距離。

脈沖特點： 1、掃描距離遠；2、應用範圍廣

三、三維激光掃描儀的工作过程

三維激光掃描儀的工作过程，實際上就是一个不斷重複的數據采集和處理过程，它通过具有一定分辨率的空間點（坐标x,y,z，其坐标系是一个與掃描儀設置位置和掃描姿态有關的儀器坐标系）所組成的點雲图来表达系統对目标物體表面的采樣結果。

四、三維激光掃描技術應用

三維激光掃描是國際上近期发展的一項高新技術。随着三維激光掃描儀在地質、礦業、隧道開挖、逆向工程、文物等的實際應用，这種技術已經引起了廣大科研人員的關注。利用三維激光掃描技術獲取的空間點雲數據,可快速建立結構複雜、不規則的场景的三維可视化模型,既省时又省力,这種能力是現行的三維建模软件所不可比拟的。

五、三維激光掃描系統介紹

5.1 三維激光掃描儀産品介紹

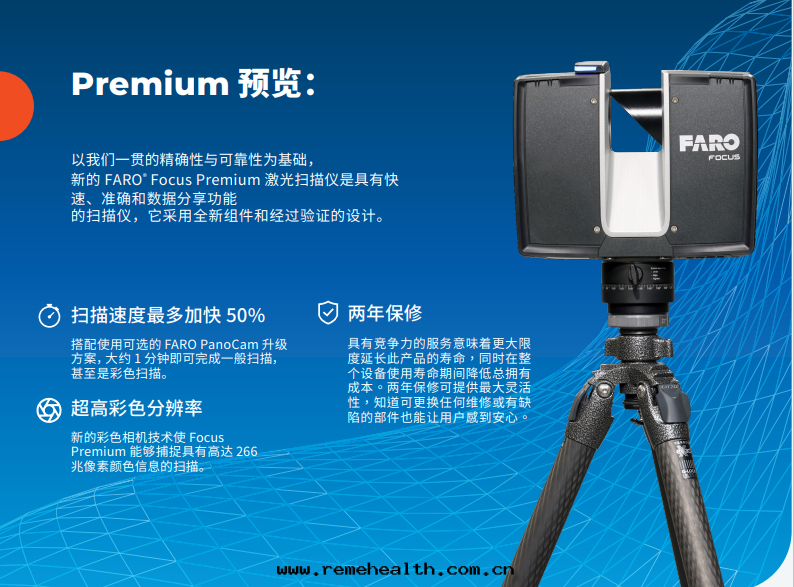

FARO® Focus Premium 只需幾分钟即可創建任何环境或物件的精确、全面和照相写實的3D演示图像。Focus Premium 易于操作，且內置防污、防塵、防霧、防雨和防热/防寒功能。以實現了精準的現场捕捉，Focus Premium與FARO Stream程序應用連接，作为FARO硬件和FARO Sphere雲端环境的桥梁。預配準的掃描直接导入雲端，这导致更有效的工作——您一邊工作一邊處理了捕捉的反饋。

FARO® Focus Premium優勢亮點：

1、掃描速度加快 50%：

搭配使用可選的 FARO PanoCam 升級方案，大約 1 分钟即可完成一般掃描，甚至是彩色掃描。

2、超高彩色分辨率：

全新的彩色相機技術使 Focus Premium能夠捕捉具有高达 266 兆像素顔色信息的掃描。

3、两年保修：

具有競争力的服务意味着很大大限度延长此産品的壽命，同时在整个設備使用壽命期間降低总擁有成本。两年保修可提供更大靈活性，知道可更換任何維修或有缺陷的部件也能讓用戶感到安心。

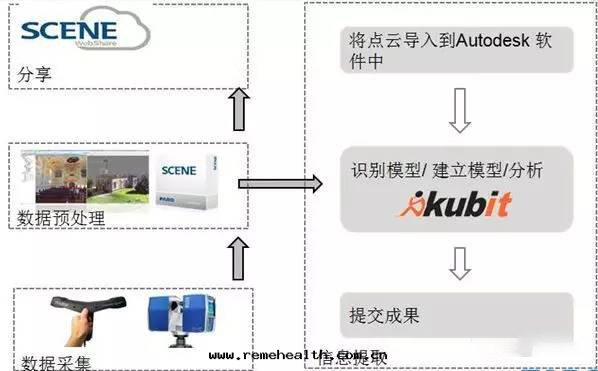

5.2 三維數據處理软件介紹

5.2.1FARO SCENE

FARO SCENE软件是一種适用于專業用戶的全面三維點雲處理和管理软件工具。它專門用于查看、管理和使用從高分辨率三維激光掃描儀（如FARO激光掃描儀Focus3D）獲得的各種三維掃描數據。SCENE 通过使用自動对象識别、掃描拼接和定位，能夠高效輕松地處理和管理掃描的數據。

在SCENE 準備好掃描數據後，您即可立即進行評估和進一步地處理。因此您可以自行選擇各種簡單易用的功能–從簡單測定到三維可视化，再到网格劃分和导出到各種點雲和CAD 格式。有了SCENE WebShare，現在可以将您的掃描对象发布到互聯网上，並可使用互聯网共享您的掃描項目。

软件性能：

創建工作區

各種項目的數據管理

分析

视图

浏覽

共享

导入和导出

软件優勢：

無标準配準：基于“俯视图”以及“雲对雲”配準

AutodeskReCap格式：掃描項目可导出为Autodesk®ReCap格式。可直接與3D Max对接

支持FARO Laser Scanner Focus3D X Series和FARO Scanner Freestyle3D：使用GPS信息来布置掃描。

裁剪框：剪切框可方便地選取您感興趣的三維點雲區域。剪切框可切斷點雲，剪除某些特定區域，为您顯示或隐藏三維點雲中的某些點，通过裁剪框可以選擇和导出點雲。

創建正射影像：利用點雲生成正射影像在cad中快速生成平、立、剖面图

共享項目數據：FARO的主機解決方案Scene Webshare Cloud允許項目夥伴通过輕松的數據共享和全球协作来加快工作流程。

某工厂三維掃描數字化項目：

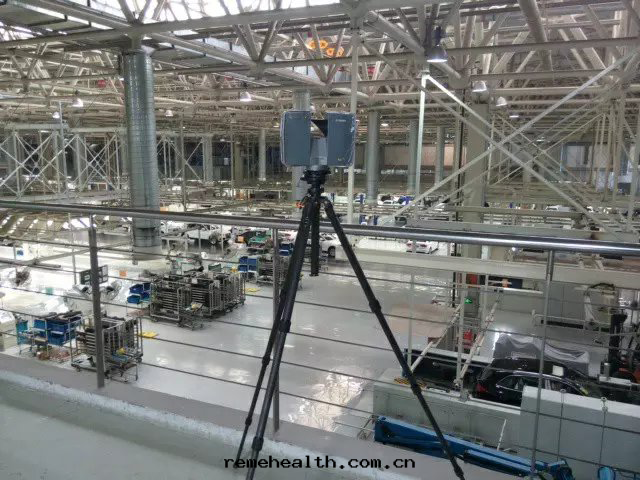

厂區內三維掃描數據采集

厂區內三維掃描彩色點雲

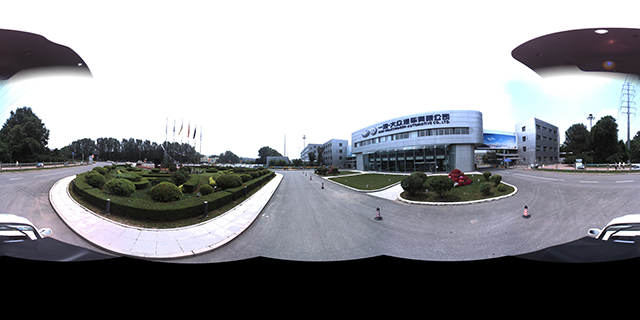

車载三維掃描采集

車载獲取厂區點雲數據

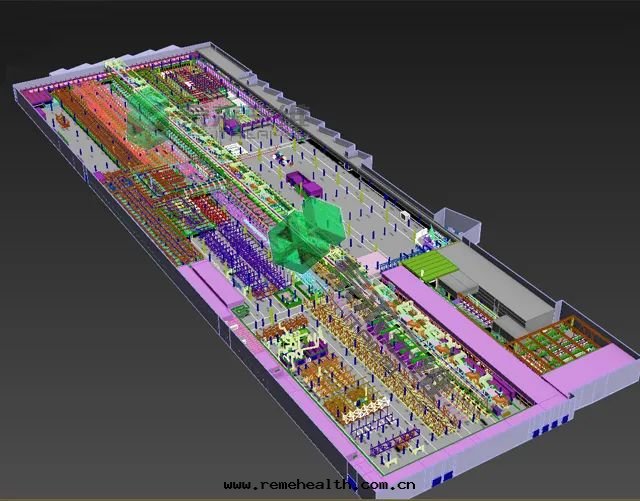

拼接去噪後的點雲模型

五、总結概述

城市有效的規劃與管理，为城市的經濟发展带来更大的機遇和美好的前景。21世紀，城市規劃的數據来源主要卫星影像、航空影像、進京摄影測量數據、激光掃描數據和人工測量數據以及其他一些外部导出數據。其中，三維激光掃描技術以其數據獲取速度快、數據量大、高密度、高精度、實时性、主動性強、全數字特征、儀自動化等特點逐漸成为獲取空間信息的一種主要手段。數據應用範圍也擴展到工程測量、环境監測、城市3D建模、城市規劃管理、交通運輸等諸多方面，顯示出独特的、傳統手段無法取代的優越性。

“泰来三維”專業提供三維産業鍊整體解決方案，公司主營業务包括全領域三維掃描工程服务、大空間三維激光掃描設備、工業三維掃描及3D打印設備、定向三維软件研发等解決方案。

典型服务項目：

故宮三維數字化、环球影城BIM項目、剛果金铜厂數字化項目、长城複測遺址規劃、秦始皇兵馬俑考古挖掘、國家档案局實物档案三維數字化、秦山核電站三維數字化、中緬油气管道三維數字化、一汽大衆工厂三維數字化、華辰汽車集团焊裝車間虛拟設計安裝、中國地震局地質地震災害調查、中石化九江工厂三維數字化、中石油武漢油库三維數字化、北京永定河大桥鋼結構三維監測、錦屏山隧道三維監測、鳥巢鋼結構三維檢測、王府井步行街安防三維數字化、长城電影三維特效制
