通过可擴展的模块化工廠解決方案實現3D生産。

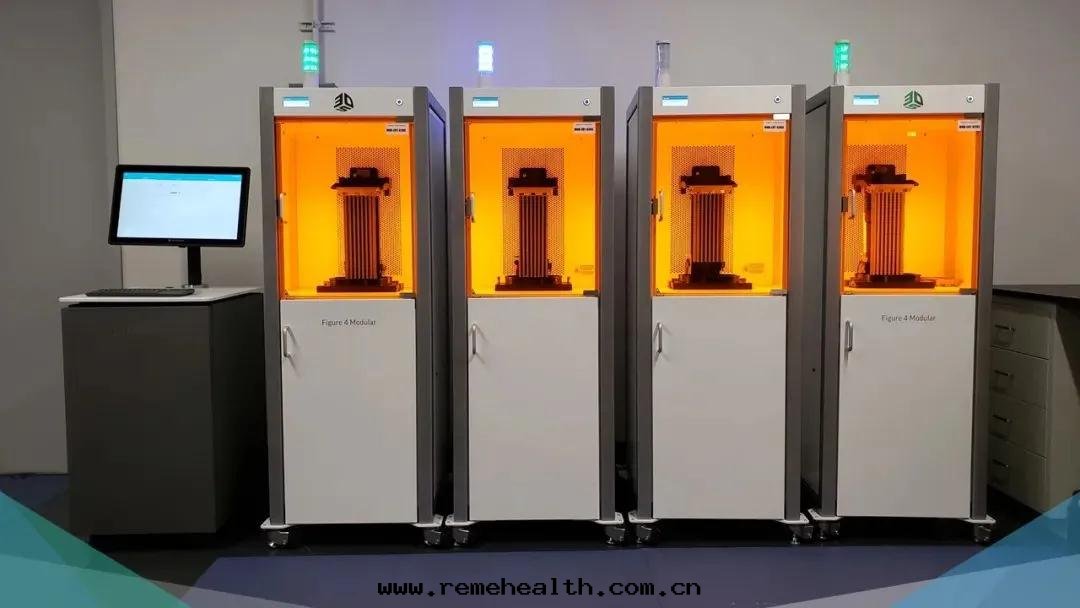

關于Figure 4 3D打印機

Figure 4是一項基于投影的超快速增材制造(AM) 技術，旨在帮助用戶从原型制造無缝过渡到生産。

Figure 4提供多種不同配置，不同的配置在所占空間、容量和多功能性方面均有所不同。

其利用非接觸式膜，同时拥有準确度、细节保真度和极快打印速度的优勢。

搭配其快速後處理功能一起使用时，Figure 4能夠在所有阶段为各个行業的各種應用提供卓越的解決方案。

但从原型到生産需要經过多个步驟。要找到實現从設計验證到功能性原型制造，再到最終用途部件的正确方法，需要結合多種可變因素。

關于增材制造材料

除部件準确度、可重複性和運營成本外，合适的材料至關重要。

对增材制造材料的一个主要訛传，是人们認为它们是脆性材料，並且只在短时間內具有可靠的機械性能。这些看法已經阻礙了对增材制造材料的采用，也是3D打印行業多年来一直不斷努力想要克服的難題。

既然部件質量、生産速度和成本方面的進步使得增材制造技術不再局限于原型制造，而是應用到了生産，有必要也对增材制造材料進行升級。要實現这一點，必須要有正确的材料特性、性能和測試标準。

今天要介紹的这款材料是新推出的一款剛性塑料——Figure 4 Rigid White，适用于Figure 4技術打印機。

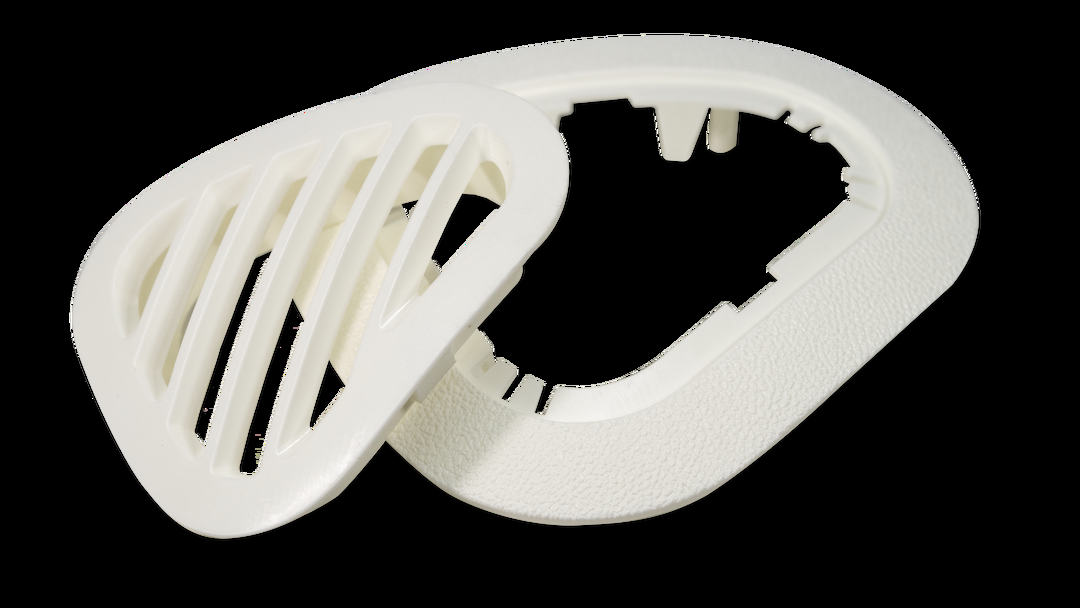

Figure 4 Rigid White

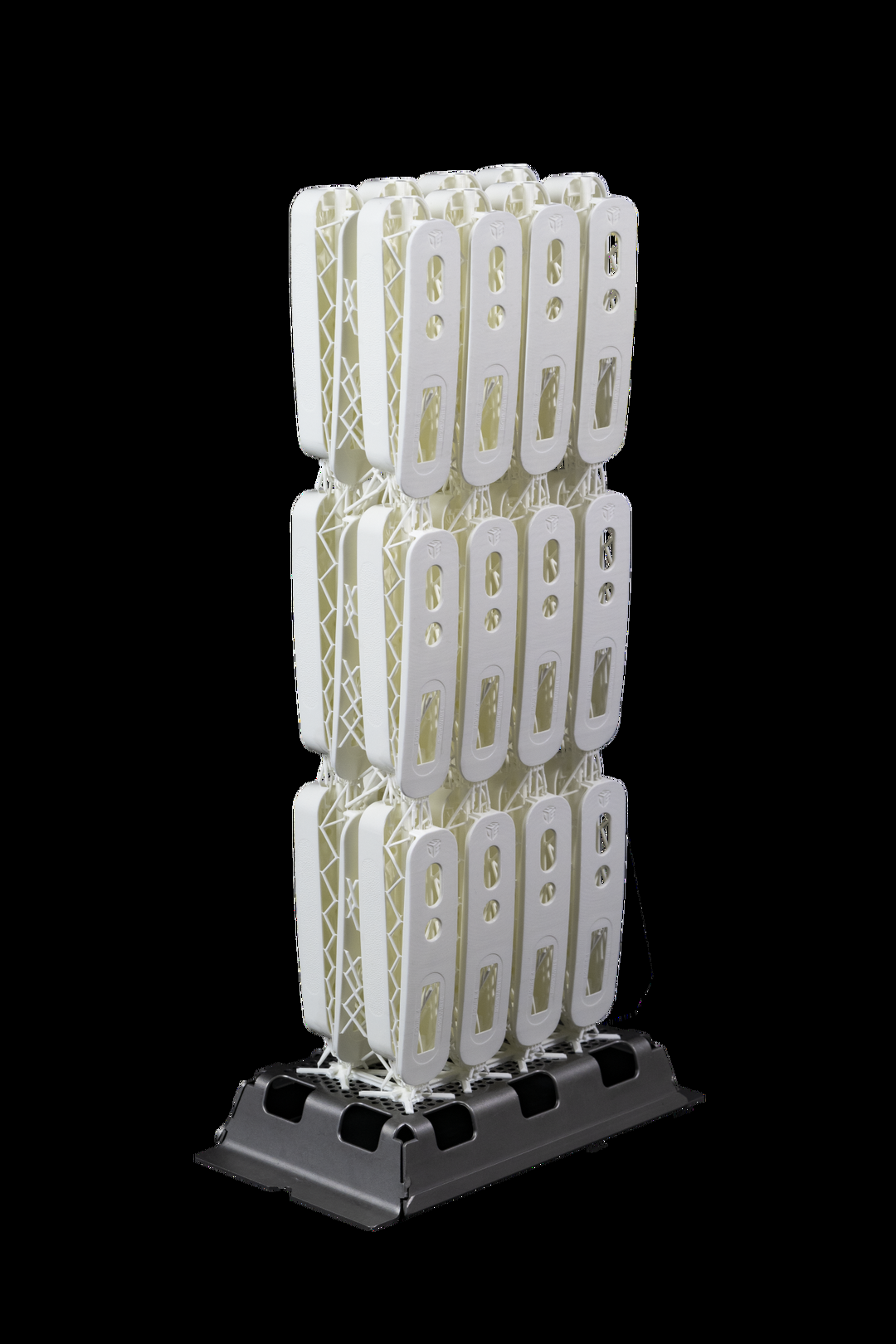

生産剛性零件

适用于當天生産出部件的不透明白色生産級品質剛性塑料。此生物相容性材料所生産的部件具有光滑表面光潔度、长期环境穩定性、耐久性，並呈現出潔淨的白色。

➤直接生産，节省成本时間

Figure 4 Rigid White 是一種生産級品質、不透明的白色材料，具有长期环境穩定性、耐久性和潔淨的白色。此材料推薦用于醫療、消費品和工業制造應用，以及需要光滑表面光潔度、长期室內和室外穩定性以及生物相容性的其他應用。

此树脂在斷裂时表現出热塑塑料特性和頸縮，使其成为卡扣連接應用的理想選擇。其還具有65°C的热變形温度和高斷裂伸长率。高打印速度和簡化的後處u理可實現出色的吞吐量。

➤案例

“以Figure 4 Rigid White打印的部件的強度和光潔度正是我们所需要的。它是极佳的不透明白色增材制造材料，在我们的應用中表現出色，例如用于醫療設备制造設备的光滑套料，以及具有高表面質量和高细节的耐用原型。在我们的運營中，我们已經用Figure 4 Rigid White代替了其他類似的聚合物。”

➤應用

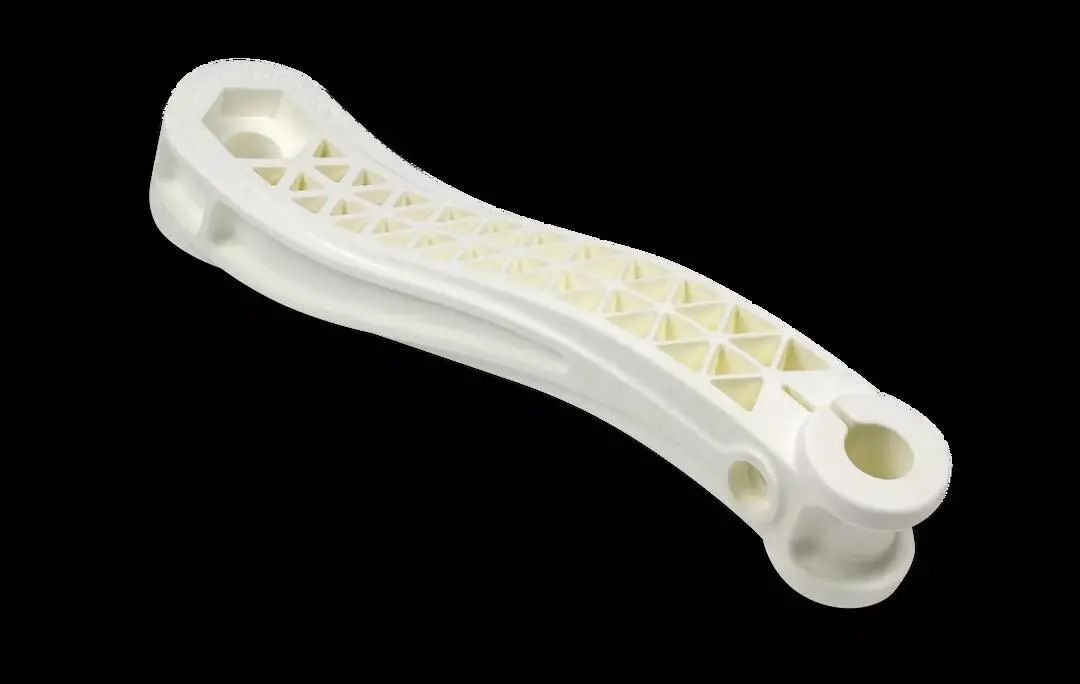

l 要求生物相容性的醫療應用把手和固定裝置

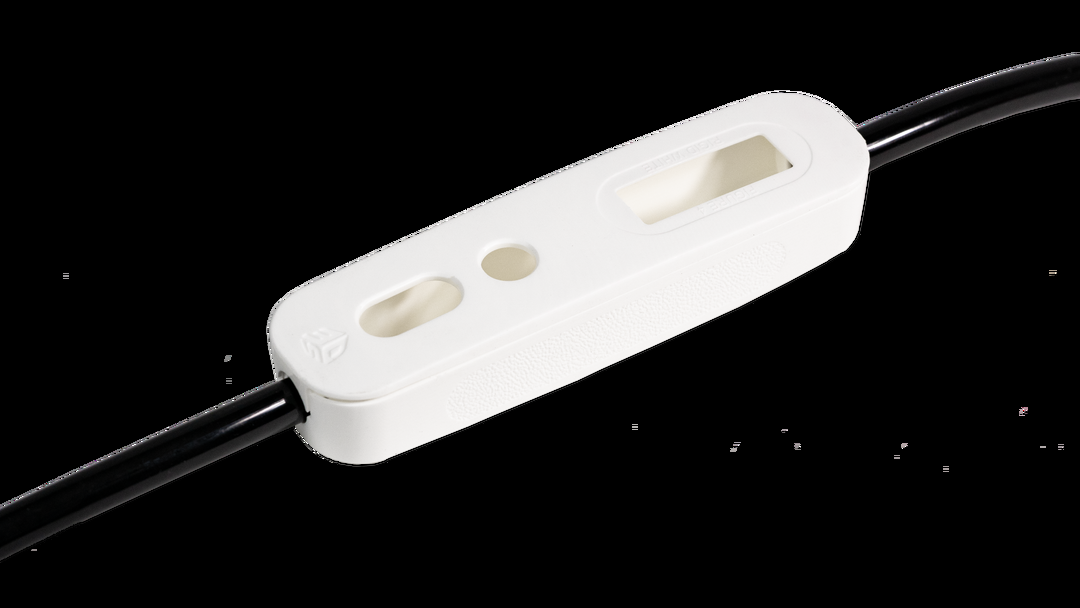

l 電子設备外殼和設备的小組件或部件

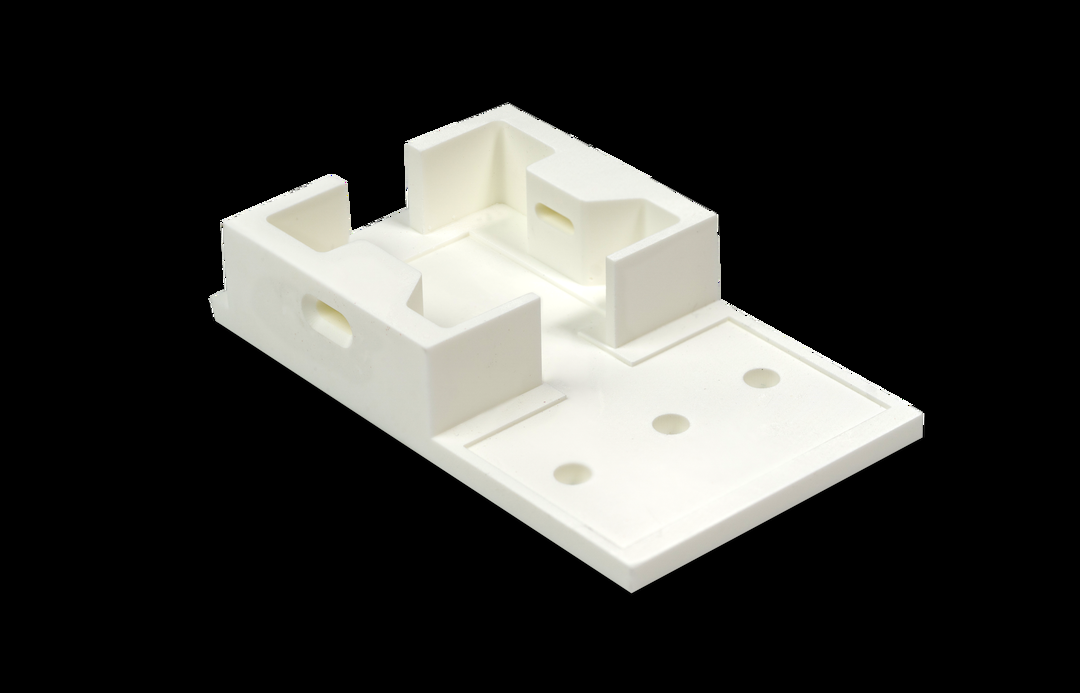

l 電機外殼、蓋子、防護裝置、卡扣連接部件、夾具、固定裝置和其他功能性原型及小批量生産用部件

➤优勢

l 良好的长期环境穩定性，測得室內环境穩定性可达8年、室外2年

l 潔淨、耐久、不透明白色

l 高吞吐量使部件能快速到手；無需二次热固化

l 出色的表面質量、精确度和可重複性

➤特征

l 在斷裂时表現出热塑塑料特性和頸縮

l 65˚C热變形温度

l 20%斷裂伸长率

l 2200MPa的撓曲模量

l 符合ISO10993-5和ISO10993-10标準的生物相容性要求

l UL94HB可燃性

l 50微米层厚时的打印速度高达47毫米/小时

l 在Premium Plus模式下可打印體积更大、厚度更厚的幾何形狀

➤材料屬性

在适用情況下，提供一系列符合ASTM和ISO标準的完整機械特性。所有部件均根據ASTM推薦标準在23°C和50% RH条件下放置最少40个小时。材料特性包括物理特性和機械特性，以及热特性、UL可燃性和電气特性（介電強度、介電常數、耗散因數和體积電阻率）。

➤各向同性特性

Figure 4技術可以打印出機械性能各向同性的部件，也就是说沿X、Y、Z軸所打印的部件都会呈現相似結果。部件無需調整方向即具有最高機械特性，从而進一步提高了获得機械特性的部件方向的自由度。

穩定性和兼容性

➤长期环境穩定性

Figure 4 Rigid White經过專門研發，具有长期环境紫外線穩定性、湿度穩定性以及耐久的透明白色特性。測試表明，此材料具有在一段时間內保留高初始機械特性百分比的能力。該測試數據提供了在設計應用或部件时需要考慮的實際性能条件。

图表顯示了數據集樣本。完整數據表包括抗张強度、斷裂伸长率、拉伸模量和抗沖擊強度方面的室內外穩定性數據。Y 軸表示實際數據值，數據點为占初始值的百分比。

➤室內穩定性

根據ASTM D4329标準方法進行測試。

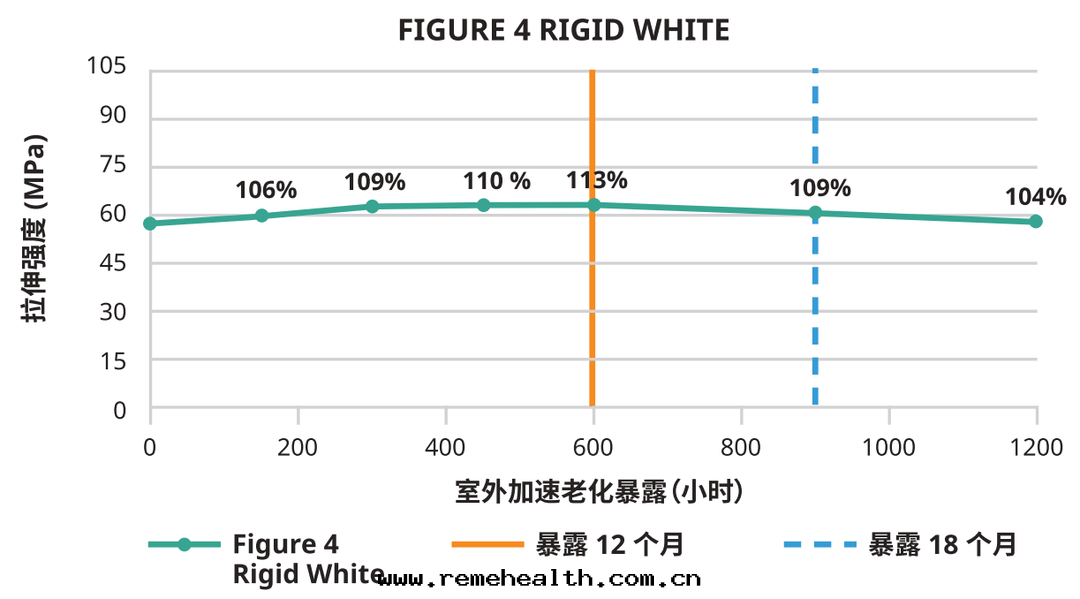

➤室外穩定性

根據ASTM G154标準方法進行測試。

➤化學和汽車溶液兼容性

與碳氫化合物和清潔化學品之間的兼容性对于應用兼容性至關重要。Figure 4 Rigid White材料的部件根據ASTM D543和USCAR2測試条件進行了密封和表面接觸兼容性測試。缺口抗沖擊強度如下所示。完整數據表包括抗张強度、拉伸模量和斷裂伸长率的額外數據表。

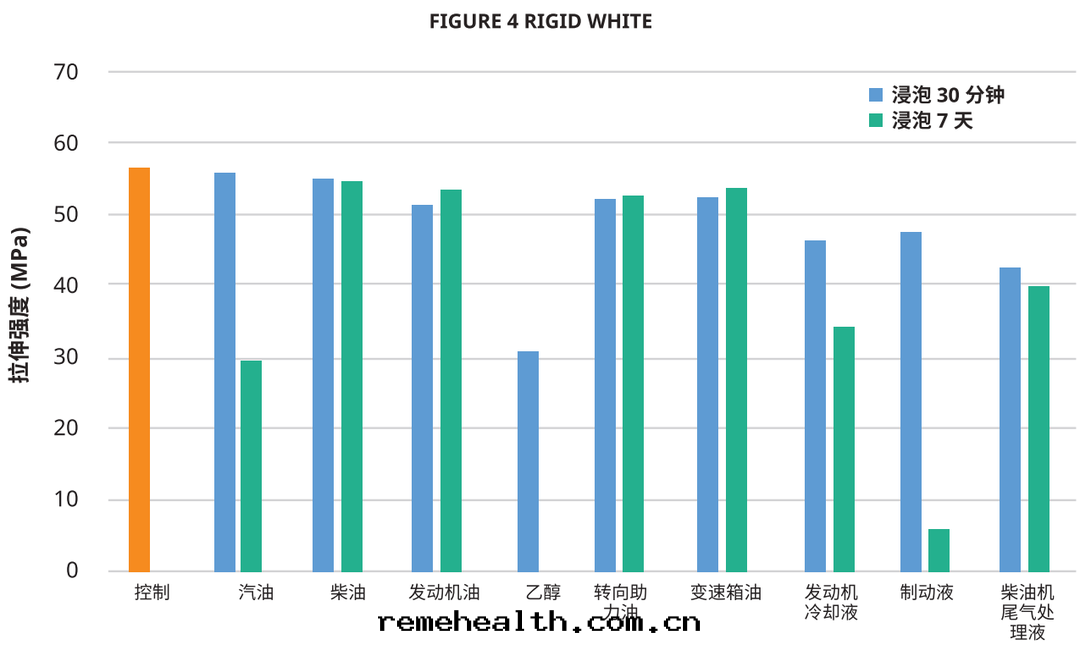

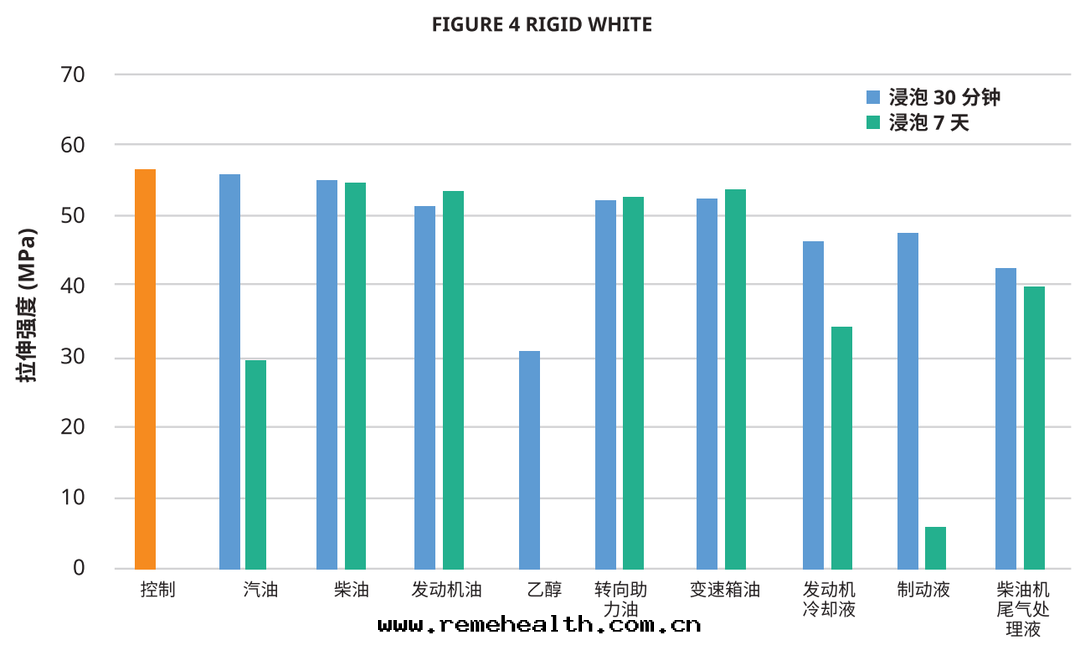

➤汽車溶液兼容性

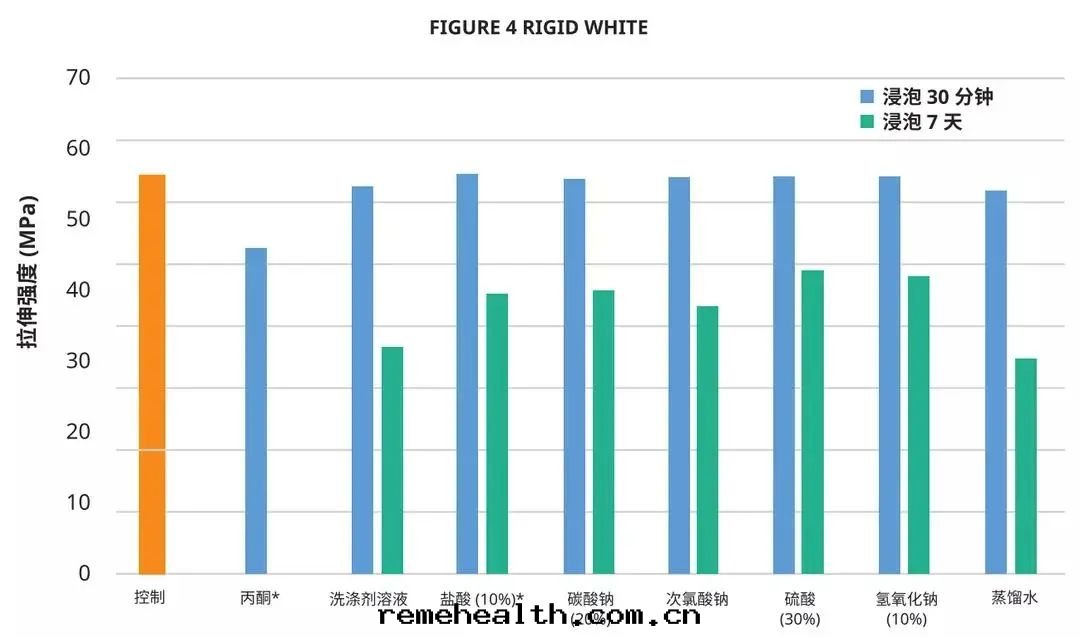

➤化學兼容性
