桥梁是否安全，關乎着國家和人民的生命财産安全。進行有效檢測維護，是保障桥梁安全性的必要手段。

三維激光掃描是一種新型的桥梁檢測技術。其特點为實时性強、數據量大且完整。可有效协助桥梁檢測工作順利進行。

三維激光掃描技術如何解決桥梁檢測所面臨的問題？

泰来三維結合實際案例为您解答！

三維激光掃描技術在桥梁測量中的應用

1、虛拟安裝

（图源 百度  若侵權 即可删除 ）

利用三維激光掃描技術，可以对桥梁中的桁架管道、機電管線等進行掃描，在結合計算機技術進行虛拟拼裝，經过優化調整合格後再運輸至現场進行施工，可避免返工等問題，保障桥梁建設進度。

2、施工管理

通过三維激光掃描技術獲得到的施工現场高精度點雲數據，可實时與設計图紙進行对比。可進行施工進度管理和規劃、工程场地指导等。

3、日常檢測

通过三維激光掃描設備采集到的精準完整的數據，可檢測出桥梁路面或整體結構是否有破壞和变形，有助于桥梁項目管理人員快速維修保障桥梁的安全性。

4、竣工验收

桥梁建築項目竣工後，通过三維點雲文件来進行三維建模。通过对比，可分析出項目的落實情況，進行項目验收。另外，可做相應存档文件，以便後期監控桥梁運營情況。

5、建模存档

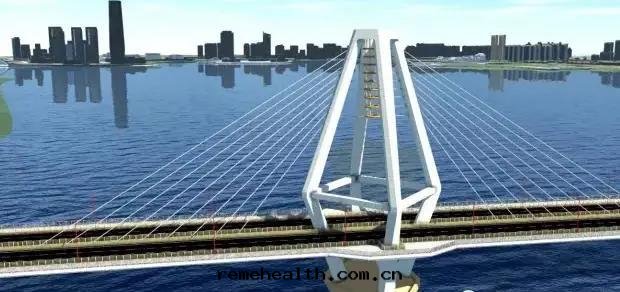

通过三維激光掃描儀進行快速掃描和逆向建模，对于沒有完整的竣工图紙/模型的老旧桥梁，可以快速通过软件生成1:1虛拟真實模型。

泰来三維油气管線跨越桥掃描案例

1.項目背景

中緬油气管道是繼中亞油气管道、中俄原油管道、海上通道之後的第四大能源進口通道。

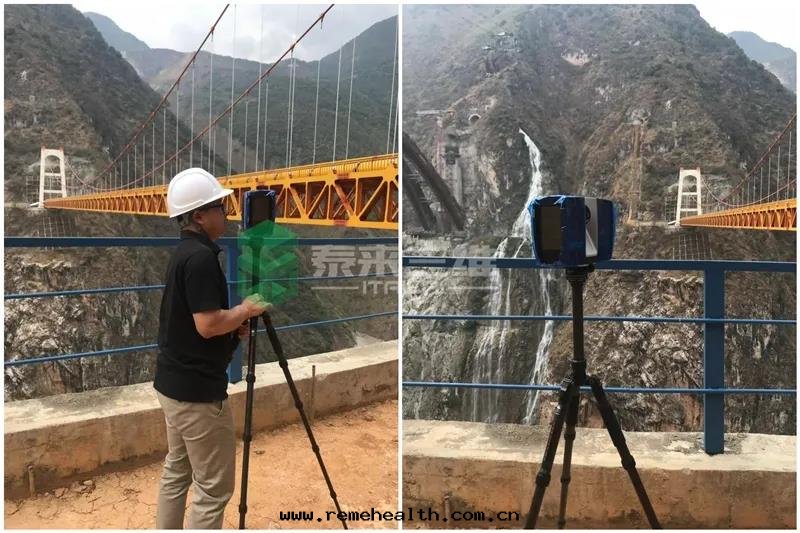

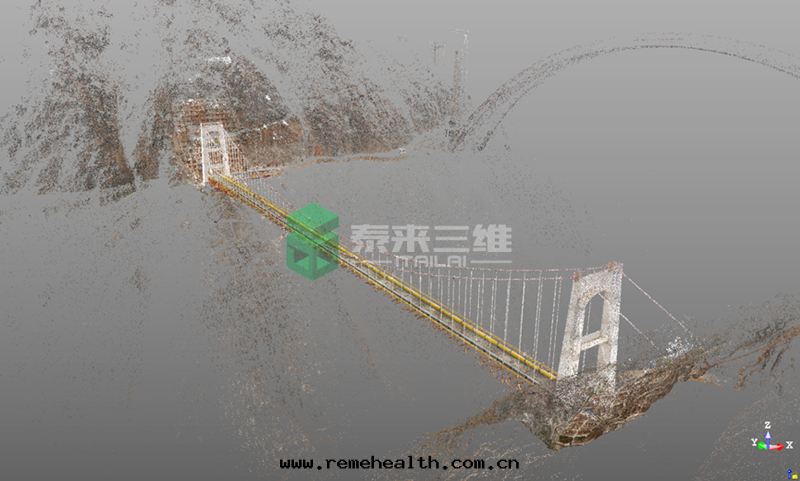

泰来三維作業人員2人，使用Faro大空間三維激光掃描儀，通过精确數據的采集和處理，最終得到油气管線跨越桥两高精度三維數據。

2.外業采集

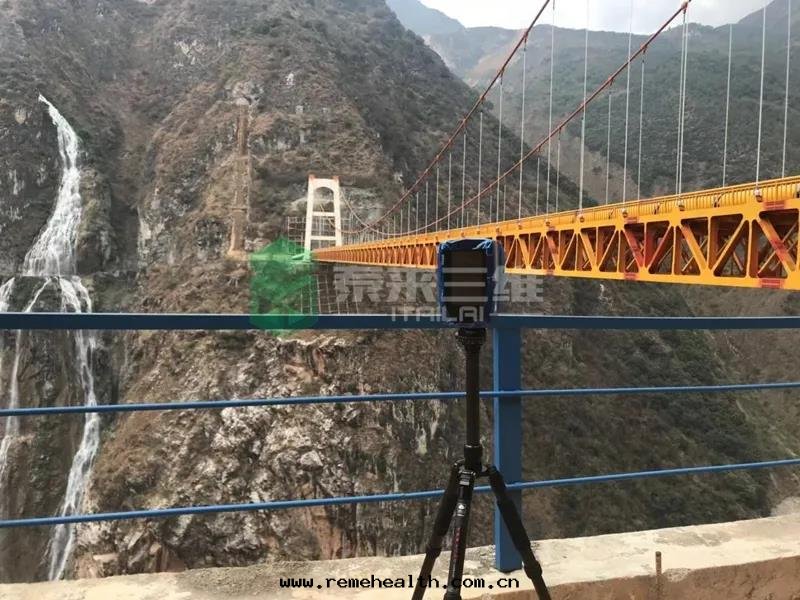

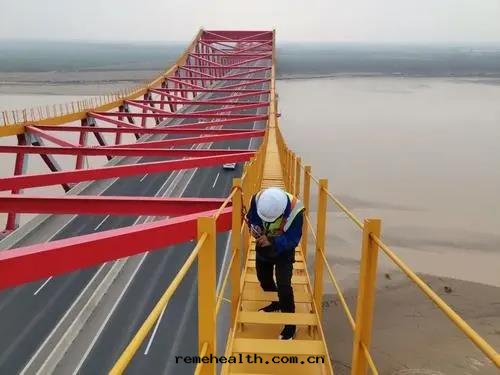

采用逐站數據采集的方式，利用Faro大空間三維激光掃描儀自動、快速、精準且非接觸式數據獲取的方式，可对跨越桥梁進行遠距離數據采集。獲取精準數據的同时，避免了由于特殊地形而导致的數據不完整和工作人員安全性的問題。

3.內業處理

由于三維激光掃描儀采集到的是空間內的數據，因此会将一些不需要的數據也收集進来。

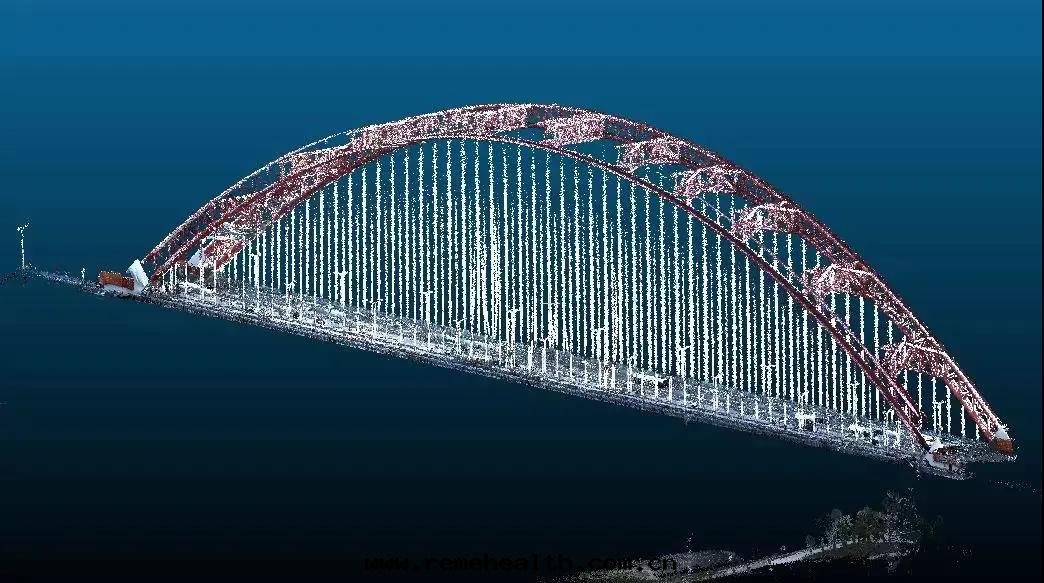

通过計算機相應數據處理软件，可对點雲數據進行降噪、拼接、補缺等，最終得到完整、清晰的點雲數據。

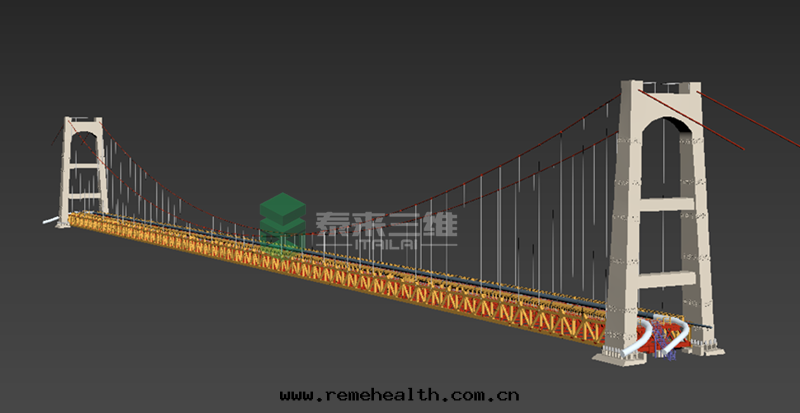

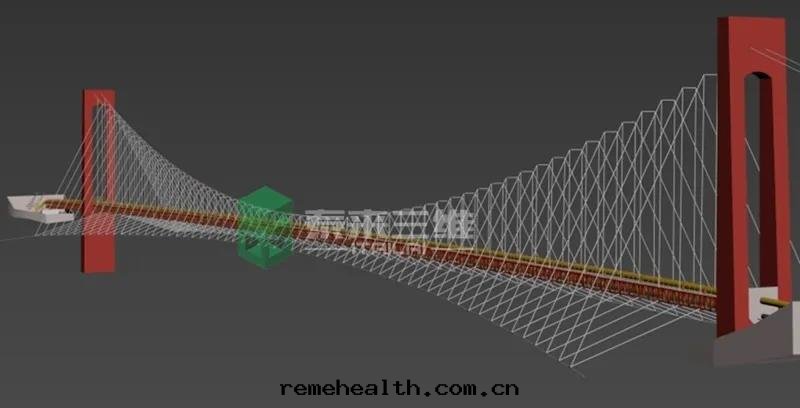

基于三維點雲建立模型，可以快速的獲得高精度三維模型。这得益于Faro大空間三維激光掃描儀內置的同軸拍照技術，可将獲取的照片附着到同位的點雲上，可輕松得到彩色點雲以利于後期的建模和漫遊。

所得到的桥梁三維模型，可用于：

• 桥梁數字化存档

• 桥梁質量檢測

• 改造維護等

三維激光掃描技術相对于傳統測量，具有精度高，采集信息量大，采集过程簡單方便安全，數據後處理能力強大等優勢。

結合實際桥梁測量案例可以得出，三維激光掃描技術是一種便捷、精準的桥梁檢測技術，为桥梁檢測中三維激光掃描技術的合理運用提供可靠的依據。
