遊艇作为一種高級水上娛乐工具，得到越来越多的私人或团體組織的青睐。近年来，为提高遊艇性能，越来越多的高科技專利、新型材料被應用到遊艇上。然而，理想的遊艇設計模型在制造过程中受模具、环境、人工的影响，難免会産生誤差，誤差的出現将直接影响遊艇的性能、整體的协調性、外觀的美感。那么如何及时的发現並解決这一問題呢？

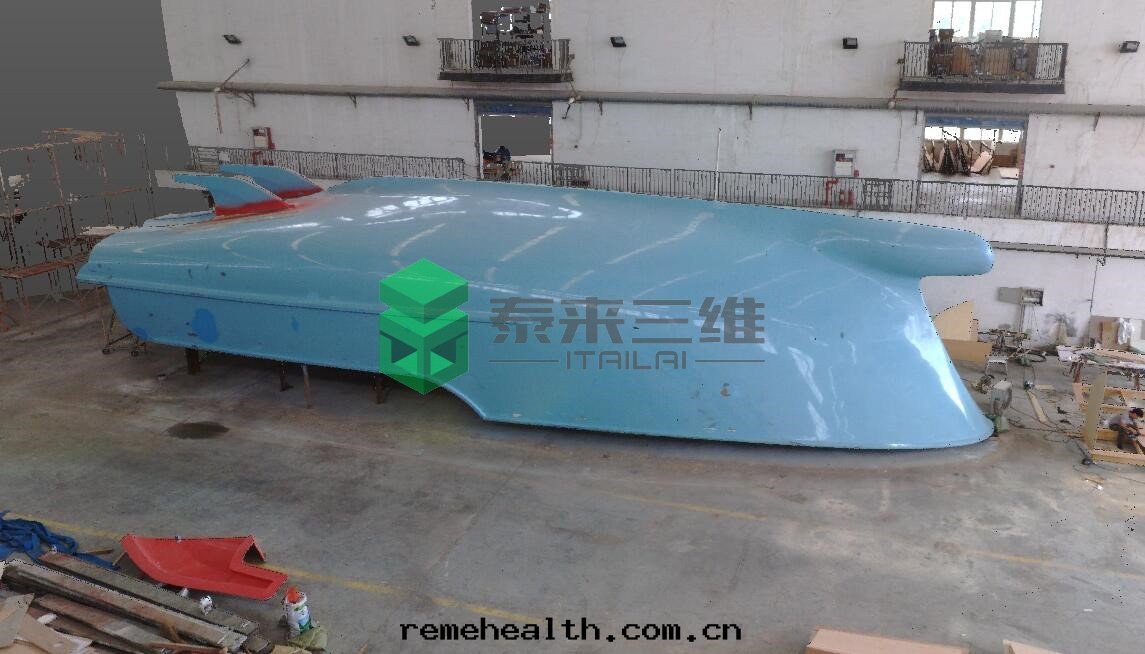

近期泰来三維受台灣某遊艇工業有限公司邀請，对其已制造出的遊艇船底模具是否符合設計模型的要求这一問題進行研究。船底模具尺寸长25m，宽7.5m，高6米。表面为青藍色高反光漆面，精度要求3mm以內，主要提取模具上的四个折角特征曲線。根據以上要求，我公司采用大空間三維掃描儀Faro Focus S150对模具進行掃描，具體施工流程如下：

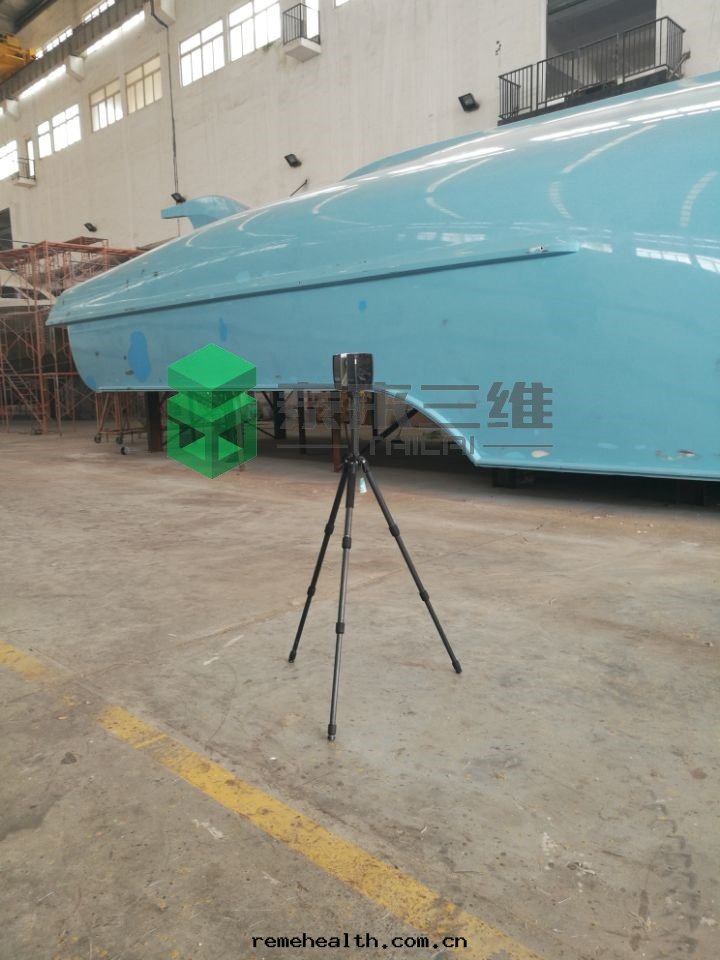

1、  掃描模具：为了得到船底模具表面的整體數據，对其進行不同角度的掃描，共掃描9站數據，用时1个小时左右。

2.數據處理：将掃描的每一站數據导入到Trimble Realworks進行自動拼接並建立點雲模型，然後去除噪點留下我们所要的船底模具點雲模型。

測站點雲模型

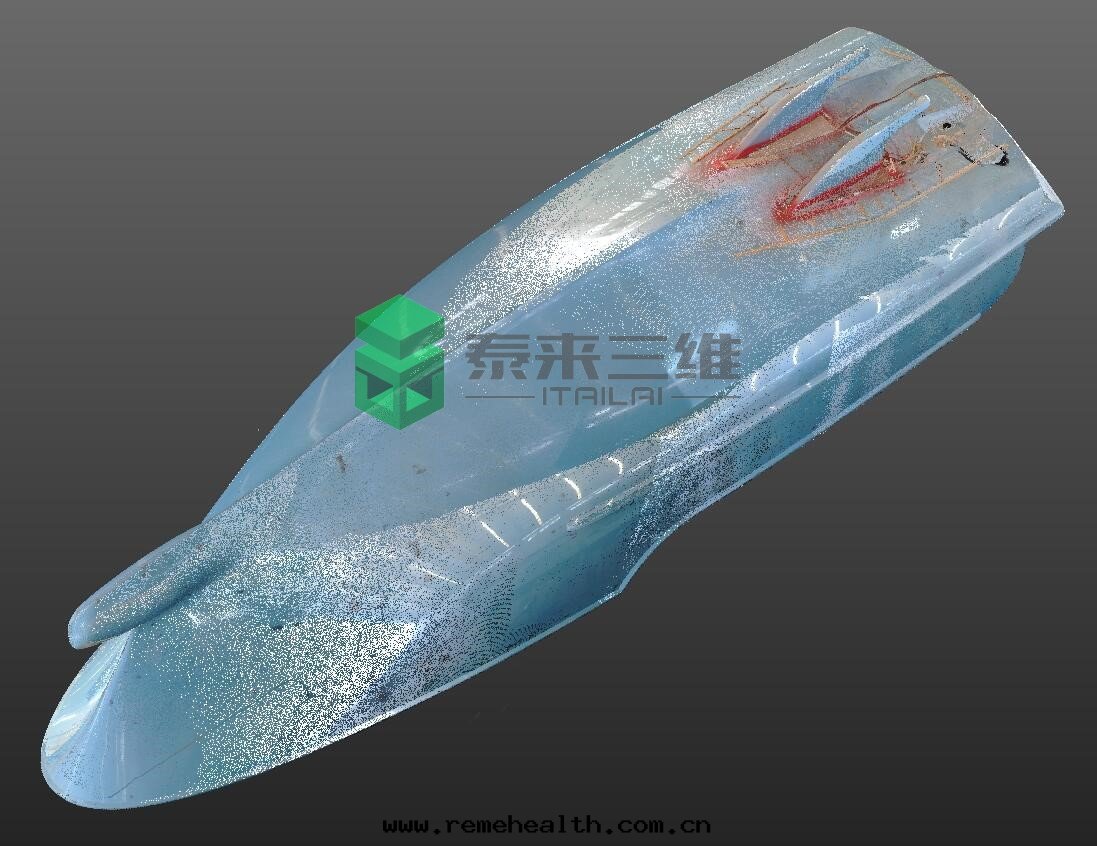

整體點雲模型

3、封裝點雲：将點雲模型导入到Geomagic Wrap中進行封裝生成mesh模型，为了保證模型的幾何特征及精度要求，将點間距設置为2mm。

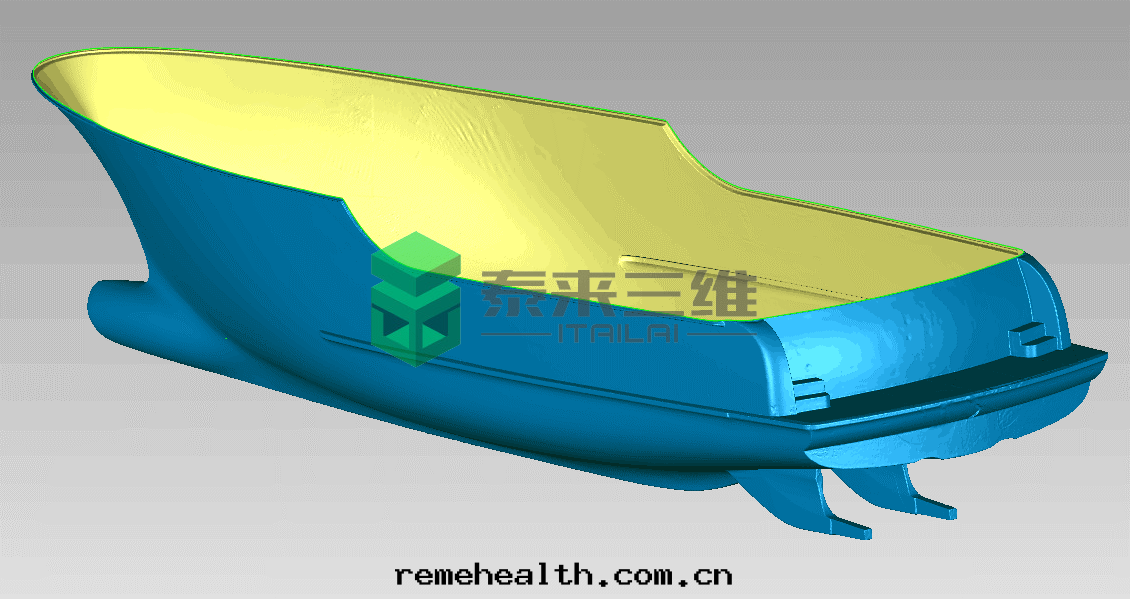

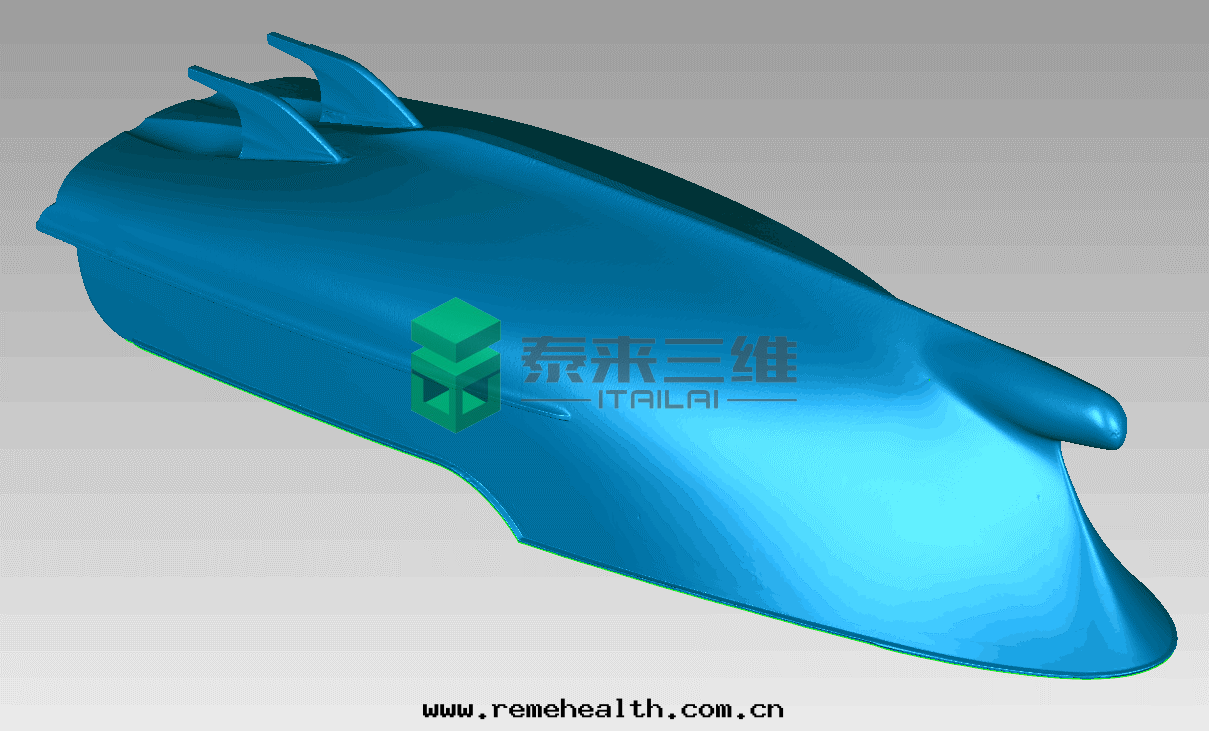

三角面片模型

三角面片模型

4、对比檢測：分别将設計模型和三角面片模型导入到Geomagic Control X中進行二維、三維檢測，标記出現有模具與設計模型的誤差，並生成檢測報告。

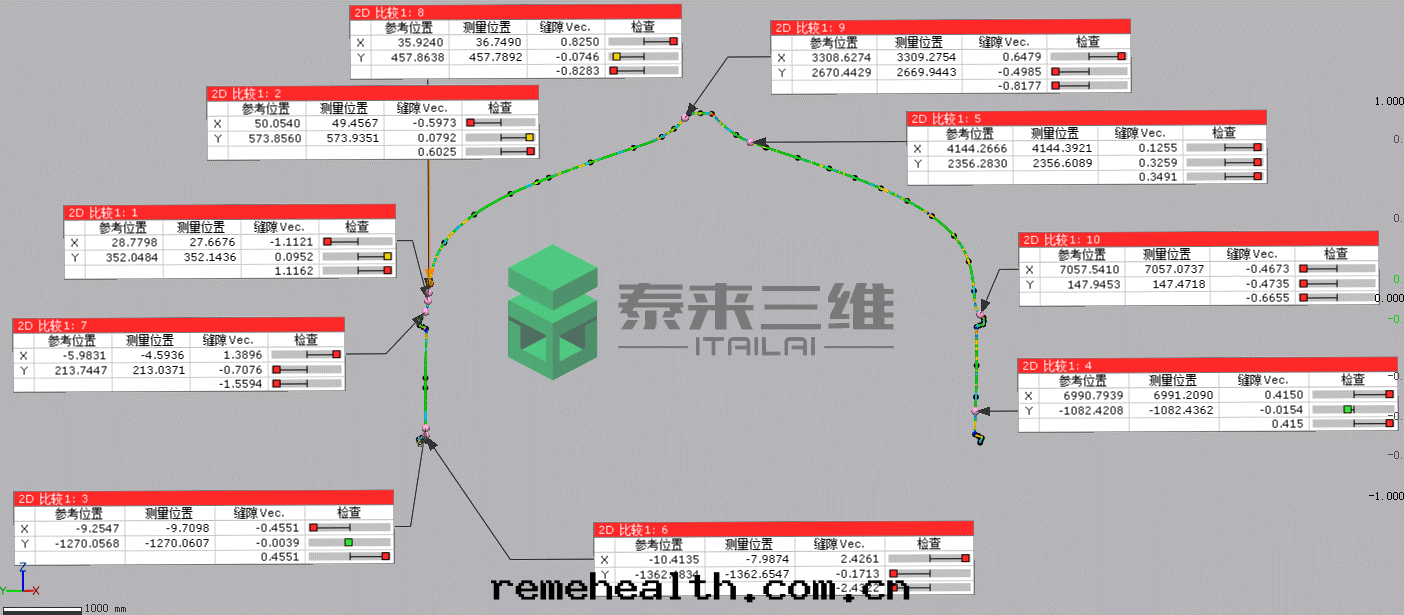

二維檢測

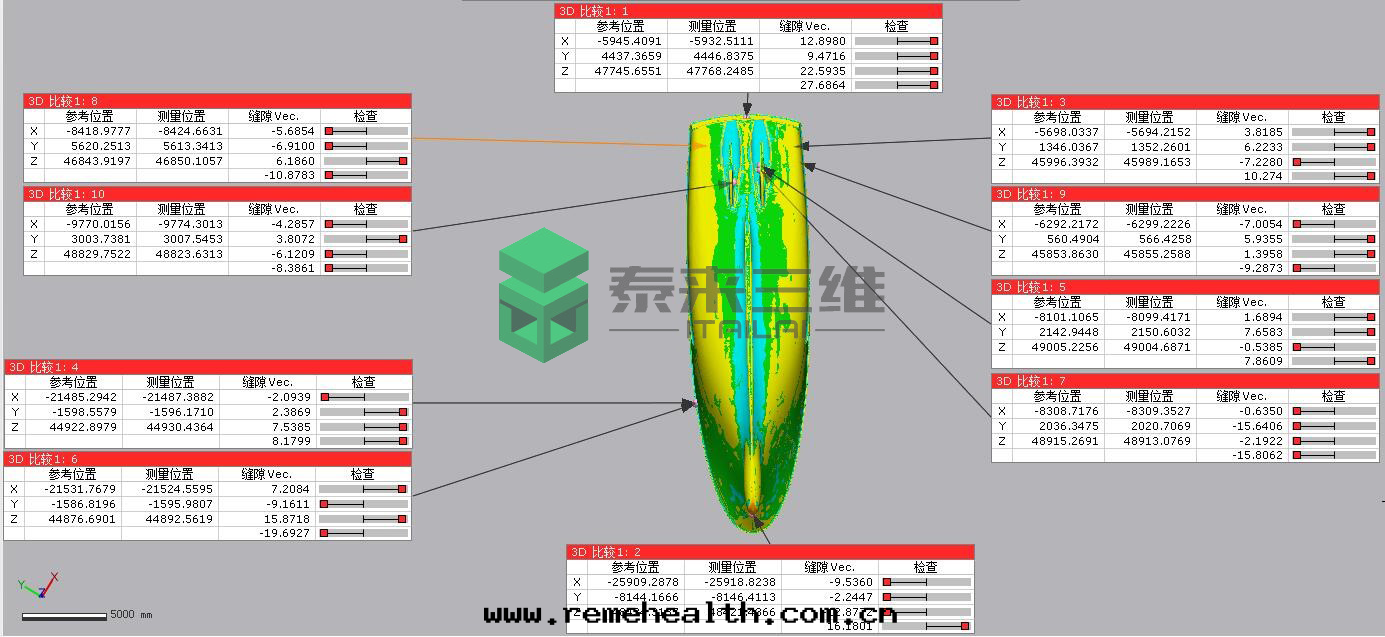

三維檢測

5、精确曲面：已封裝的三角面片模型基礎上生成精确曲面，在生成精确曲面的过程中要注意不同曲率的表面劃分为不同的領域，提取的領域邊界要處理平滑。

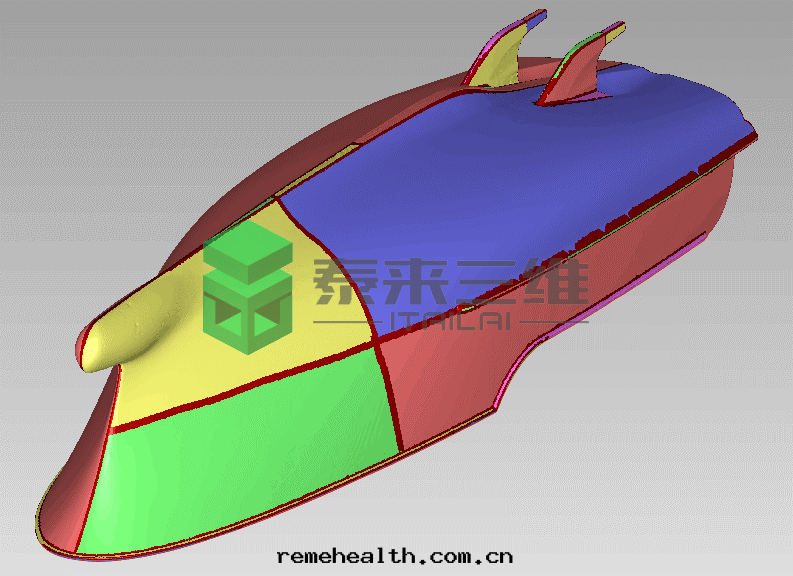

領域劃分

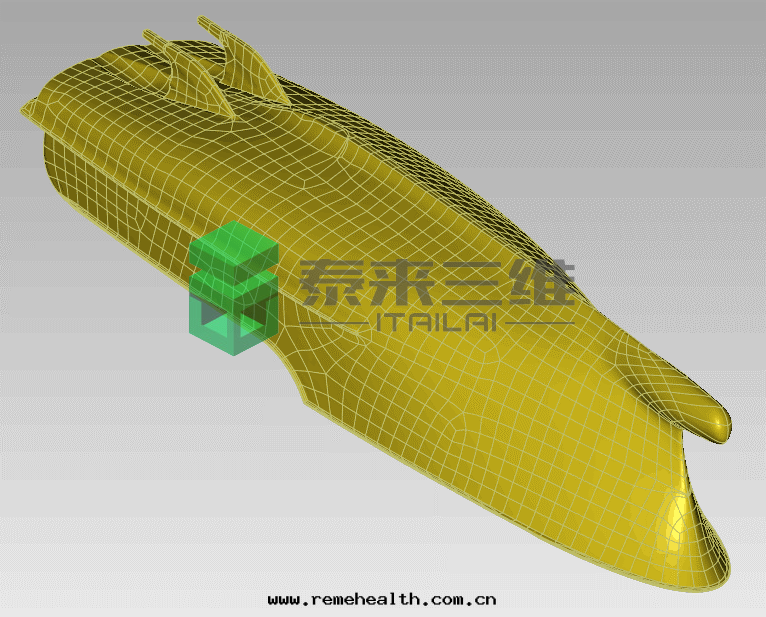

精确曲面

6、提取折角線：以模型自身折角为基準，将折角的樣条線提取出来，导入到UG软件中，與設計图紙的斷面線進行对齊並進行比对。

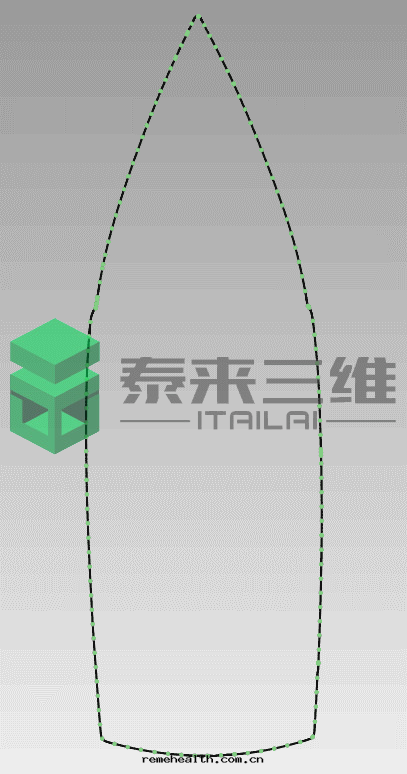

折角斷面線提取

結语：

與傳統的測绘技術相比，三維激光掃描技術能夠實現物體在三維空間內精确的位置、形态和尺寸，在精度，空間關系，完整性方面均優于傳統測绘技術。而且三維激光掃描技術也稱为實景複制技術，是一項逆向建模技術，無需工程图紙，对資料要求很低，这对工厂控制成本，提高工作效率节省整體作業时間提供了保證。
