項目背景:

　　中國科學院某地理研究所，利用先進測量技術对東北某地區水土流失進行长期觀測，用于科學研究分析。 2015年泰来三維第一次对侵蝕沟水土流失的數據采集, 侵蝕沟指沟蝕所造成的侵蝕地形。侵蝕沟可分为：沟头、沟沿、沟底及其上的水路、沟坡、沟口和沖積扇（沖積圆錐）等部分。一条侵蝕沟总是和一定的水文网或其他侵蝕沟相聯，形成樹枝狀分布的侵蝕沟系統。項目選定的侵蝕沟有两處一處位于长春市九台區，面積稍小，成單一条狀。第二處位于黑龍江省齊齊哈爾市克山县，面積較大，有3處沟头成扇形分布。

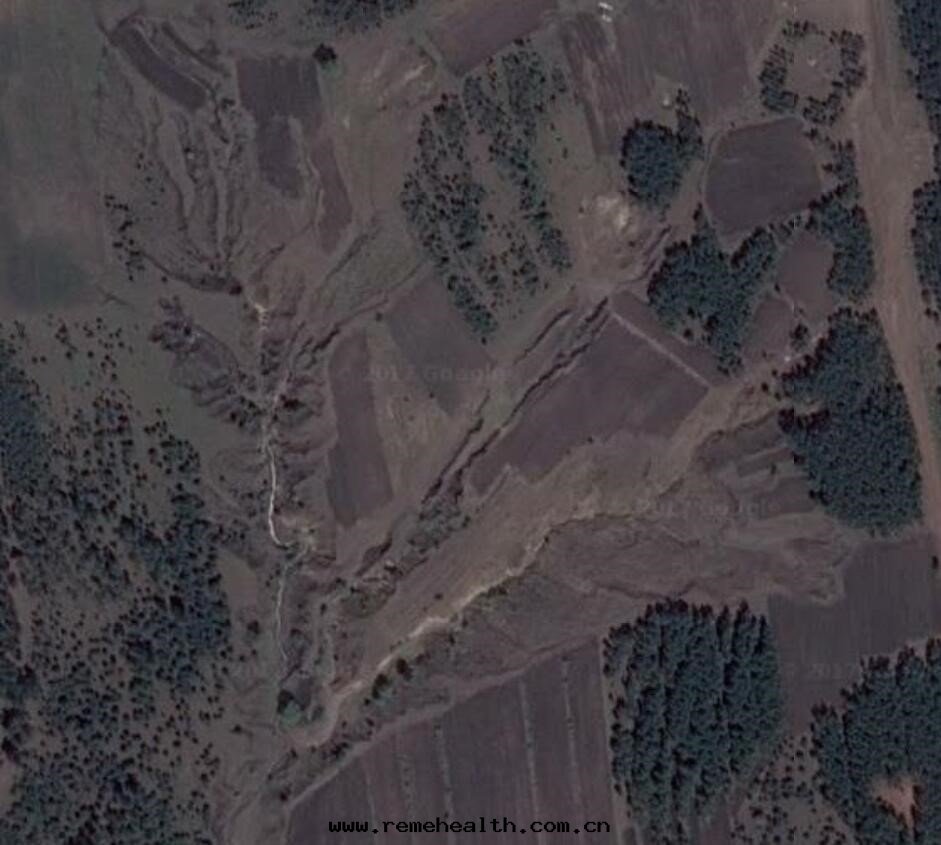

　　克山县侵蝕沟卫星图片

　　2017年10月24，泰来三維第三次派出技術工程师攜带Faro X 330 前往東北某地，协助中科院地理研究所進行現场數據采集掃描。

　　方案

　　利用無人機航測,采集正摄影象图,同时結合地面式三維激光掃描儀進行地形地貌的數據采集.並通过rtk采集經緯坐标點供無人機和空間掃描儀進行大地坐标轉換.

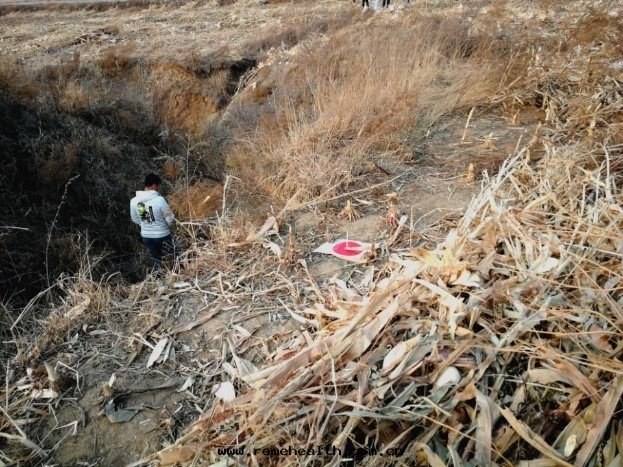

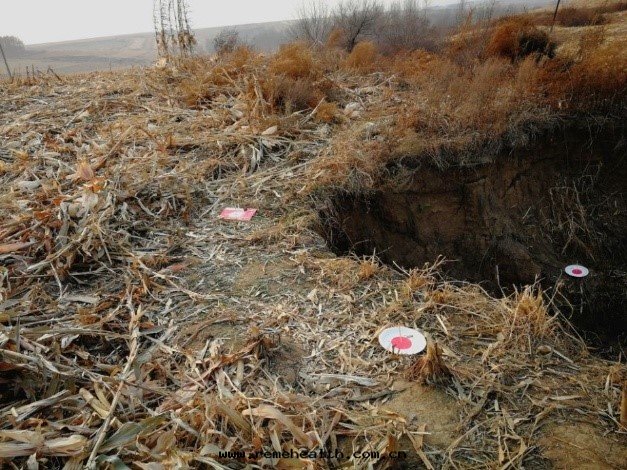

　　1.實際场地評估及坐标點設定

　　2.方案實施

　　經过初步勘查，由于侵蝕沟內植被茂密，地形複雜，九台區篩選出一段长約30米的沟头作为抽樣測绘。預計掃描測站在50站左右，克山县大沟成扇形分布3个沟头面積約600平方米，預計需要两天左右时間。

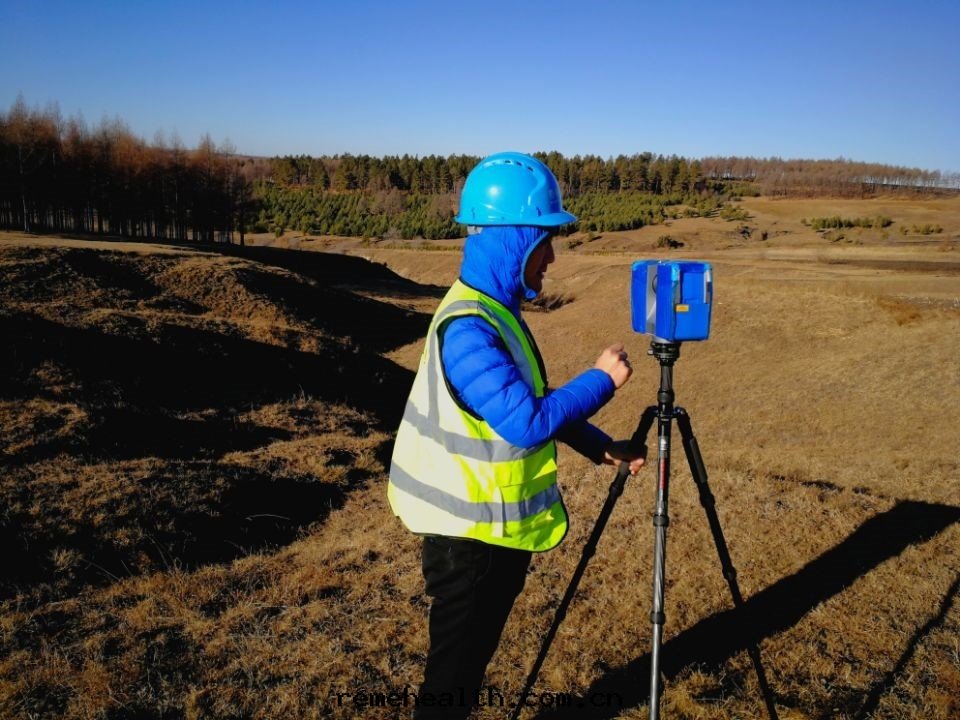

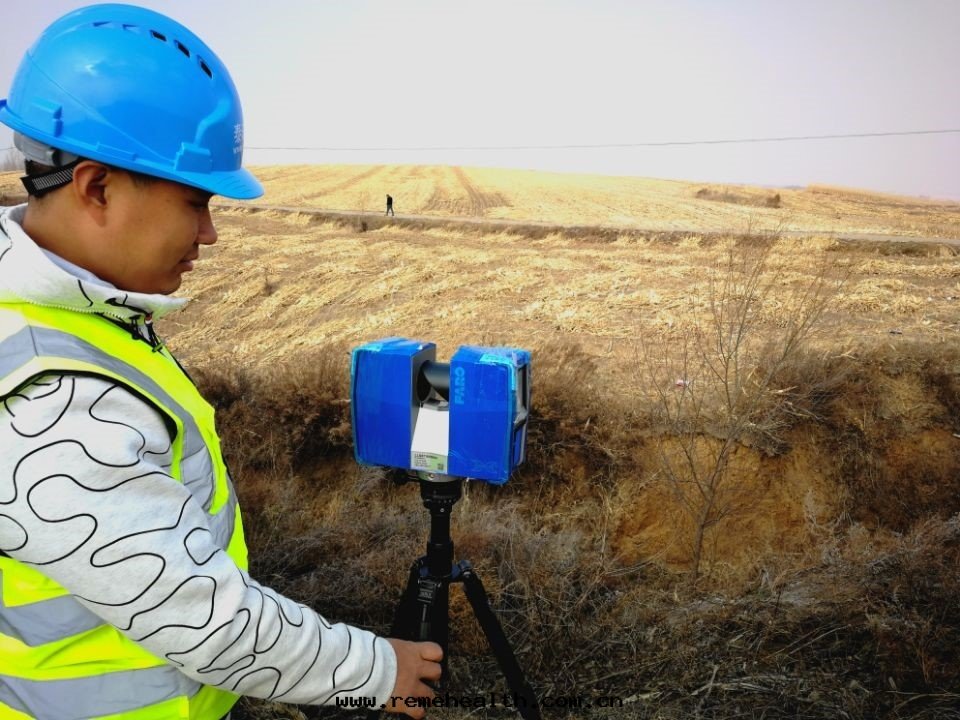

　　數據采集階段：

　　3:數據處理:點雲拼接用时3天左右,去噪點过程用时半天。

　　4:对比分析：根據中科院要求，我们需要将第一次和这次掃描的數據進行DEM制作並進行对比。

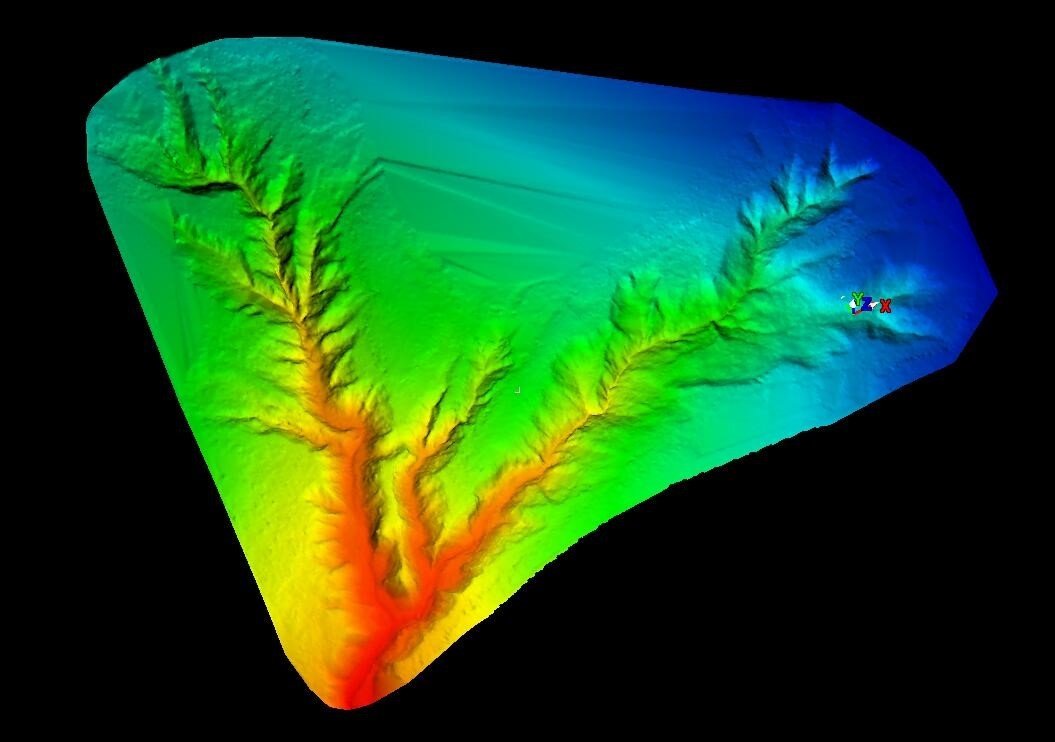

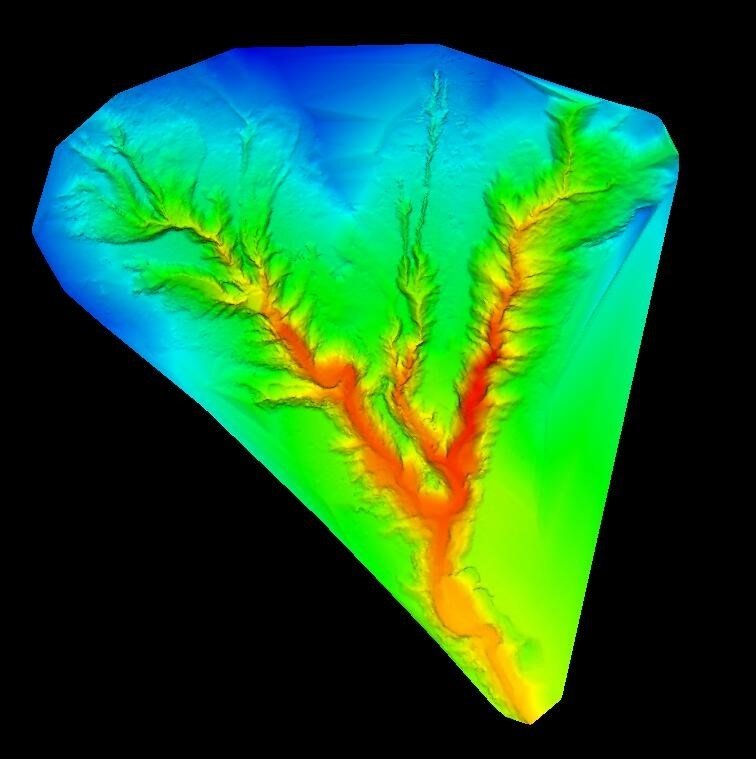

　　2015年與2017年同一地區DEM

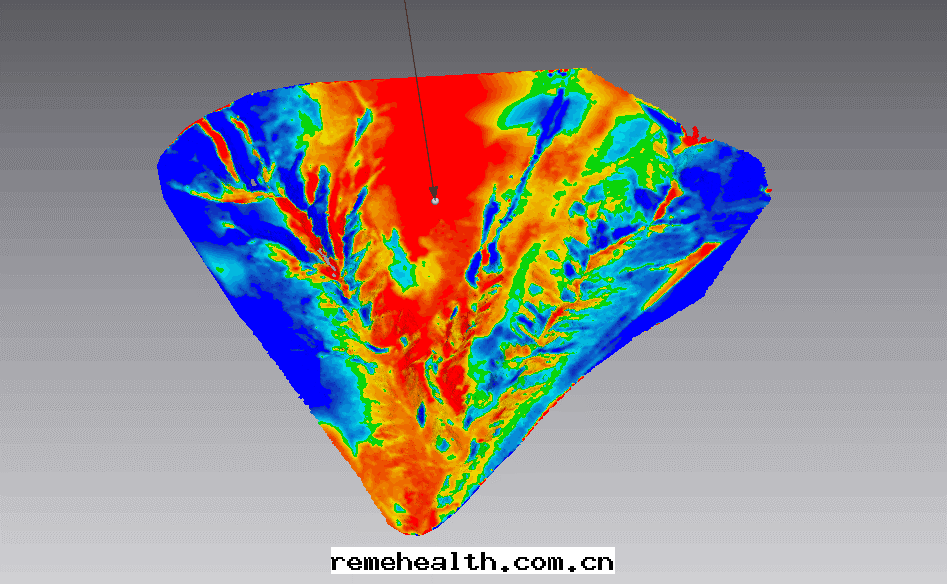

　　5：对比結果分析：根據Control X的分析結果可得出，侵蝕沟邊緣擴大明顯，沟深加大，中部沟头延伸长度近100米。

　　項目总結：

　　本次項目是三維掃描技術在水土流失研究及保護的又一次成功的案例，相比傳統手段，三維激光掃描技術的優勢體現在：

　　1：數據獲取全面，平面代替了特征點的方式，三維代替了二維，研究分析的數據依據更危精準；

　　2：數據獲取高效，三維激光掃描儀每秒獲取上百万點，是傳統方式無法比拟的；

　　3：真實场景還原，三維掃描技術同时獲取現场环境照片、紋理信息，为科研的延伸應用提供更多的素材；
