2015年7月，泰来興業信息技術（北京）有限公司項目部與一汽大衆汽車有限公司达成合作，針对一汽大衆长春厂區進行三維數字化工程。曆时半年，終于完成。現就該項目與大家分享如下，希望对大家有借鑒。

一、 項目概述

一汽大衆汽車有限公司成立于1991年，厂區占地面積180万平方米，是中國第一个現代化轎車工業基地。厂區之間和厂區內部縱橫交錯着大量用于設計、生産、总裝、測試、實验等厂房、車間、辦工區等建築及管道桥架，随着新建裝置和厂區的发展，老旧厂區的改造，原有的設計图紙和資料已經無法快速、準确地提供指定位置和指定管線的相關資料信息，同时原有的图紙無法提供一个完整的覆蓋整个厂區的建築、桥架及管線的表达。对于地面厂區的車間、設施設備和車間內部的具體信息不能進行處理和顯示。而且經过多次改造，地面設施設備和進站埋地管道(線路)錯綜複雜，管道的使用狀況、走向等也不能及时準确地掌握，給規劃、設計、施工、管理等部門查寻、維護、防腐檢測與更新改造带来諸多困難。

 三維GIS（地理信息系統）技術和三維激光掃描技術的出現，为建立一套覆蓋完整、數據更新及时的三維桥架信息系統提供了可能。通过新的技術，可以帮助我们快速建立一套完整的基于一汽大衆現场運營現狀的、直觀的、地理位置準确的、基于數據库服务可快速响應的三維地理信息系統，把連接厂區之間的及連接厂區內部的桥架及桥架相關管線準确創建到一个三維GIS平台中，供三維浏覽、聯网查看、檢索。可为厂區規劃、人員培訓、事件應急提供快速、準确地服务。領用該系統为領导层決策提供完善的數據依據，为厂區的規劃和更新提供直觀的數據基礎，为安全評估、危急事件處理提供現场基礎資料，可基于平台完成三維空間分析、人員虛拟培訓等。

 真三維數字化工厂基礎的工作就是建築實體模型，3D模型是數字化工作的起點，也是開发數字化工厂功能的基礎，此項目一期将对整个厂區和部分車間進行真掃描掃描、建模、貼图。

二、項目主要工作

1、厂區部分

（1）对厂區和部分建築內部進行高精度全景3D掃描，獲得準确尺寸和顔色；

（2）三維建模及貼图，要求建模精确到cm，與原結構尺寸偏差小于2cm，模型顔色貼近實際顔色；

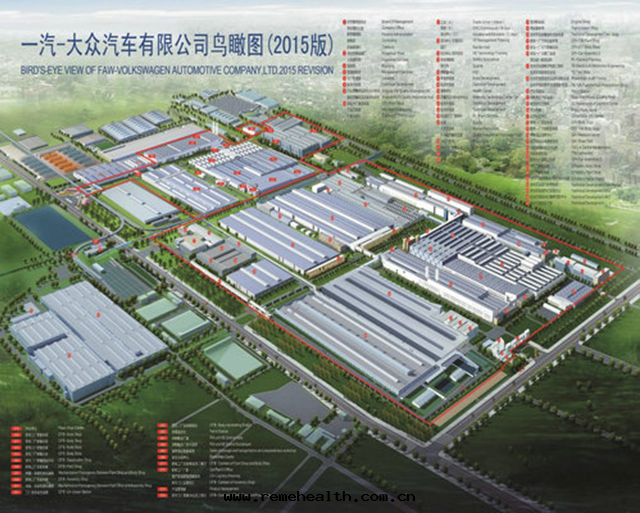

（3）掃描建模範圍見附图紅線框內，场內施工和規劃中部分按照設計效果進行處理；
（4）全部有資産實物必須準确建模，無資産部分按甲方要求建模；
（5）模型渲染和特效效果制作，要求效果接近或優于現實效果；
（6）三維虛拟現實工能，結合固定手觸屏設備特點進行編程開发，具有飛行、漫遊、測量、导覽簡單設置；其中建築模型預留信息編輯按口，由甲方負責編輯信息；

2、車間部分

（7）对奧迪二总裝車間內部土建和工藝設備全方位掃描，得到完整的彩色點雲，無缺失、無破面、不失真，並对全部土建、部分生産線和設備進行建模，包括建築結構水暖動電、工藝設備、輔具等；
（8）对土建和共用部分基于點雲和二維图建模；
（9）对局部設部和生産線建模，生産線做動态仿真；

3、其他

（10）在工作过程或出租設備时，对甲方相關人員進行必要的技能培訓；
（11）建築模型中信息，連接部分要可編輯、部門信息查看查詢和网絡接口與具有權限設置功能，
（12）交付點雲和3D模型格式必須被Microstaterm兼容，Web端和移動端发布要一鍵進入；

（13）交付點雲和3D模型可進入三維GIS平台软件應用；

三、項目實施

1、厂區：車载三維激光掃描系統对整个厂區進行三維掃描，对于厂區車载不能獲得原始數據的用地面掃描儀進行弥補，無人機輔助獲取厂區建築頂部數據，與車载數據融合；

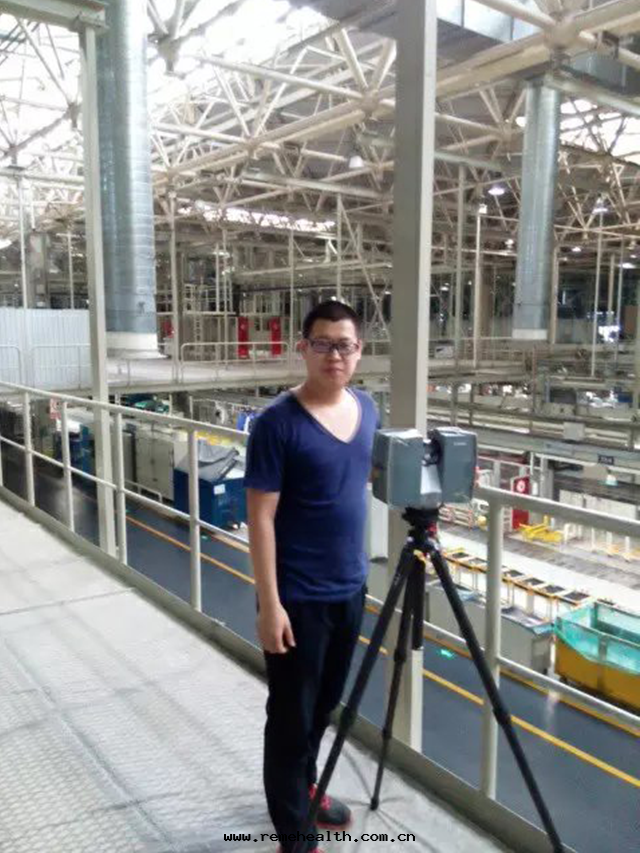

2、車間：利用2套地面三維激光掃描儀分别对樓上、樓下進行全面三維數據描獲取；

3、內業：利用TRW、3Dmax進行數據的去噪、拼接、建模等工作

掃描分为三部分：人工掃描車間，車载掃描厂區，無人機掃描厂區房頂。

四、項目中使用的儀器設備和所獲取的數據成果

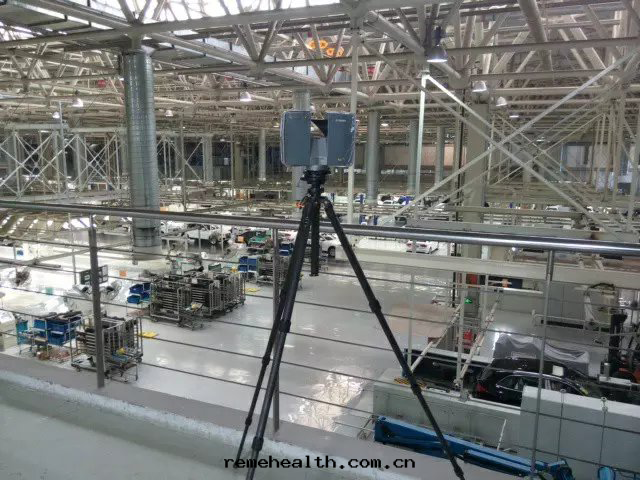

1、地面測量型三維激光掃描儀進行厂區、車間數據掃描

    根據現场、設備形狀和环境以及三維激光掃描儀的有效測程合理的布設掃描儀的架站點，然後在每个站點根據後續成图需求設置合适的分辨率進行掃描。在掃描过程中，可以通过架設标靶以提高後續點雲拼接的精度。地面掃描我们采用的是FARO330和Trimble TX5。将全部站點的掃描數據导入到 Trimble Realworks软件中，執行自動拼接命令。 Trimble Realworks软件自動拼接命令完全不需要人为干預，可以簡單、快捷的得到高精度的整體點雲數據。

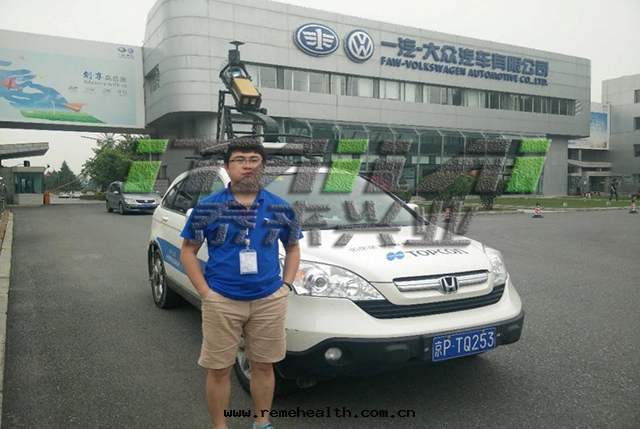

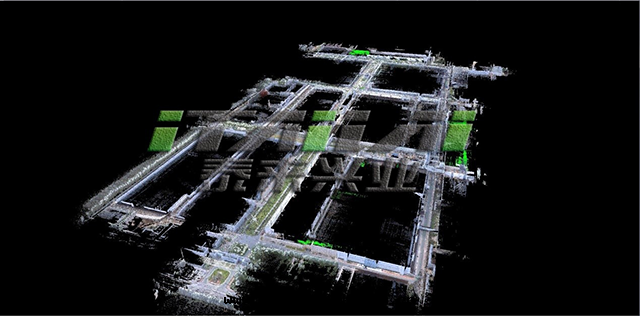

2、車载移動三維激光掃描儀設備獲取厂區整个室外三維點雲數據

    車载三維激光掃描儀是将三維激光掃描設備、卫星定位模块、慣性測量裝置、里程計、360°全景相機、总成控制模块和高性能闆卡計算機集成並封裝于汽車的剛性平台之上，在汽車移動过程中，快速獲取高精度定位定姿數據、高密度三維點雲和高清連續全景影像數據，通过統一的地理參考和摄影測量解析處理，實現無控制的空間地理信息采集與建库。我们采用的車载是Topcon IP-S2移動測量系統：

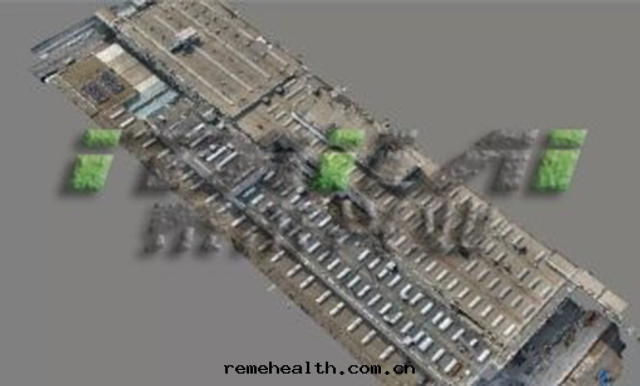

3、無人機空中航測照片獲取厂區空中三維模型點雲數據

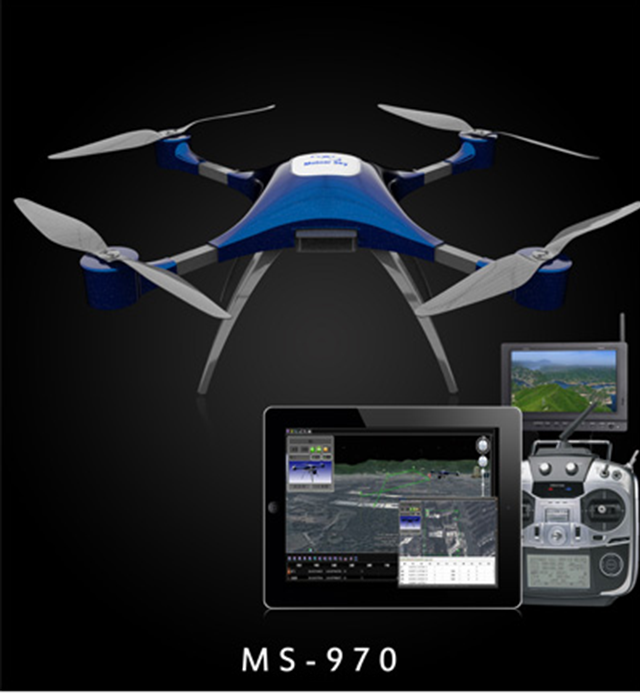

    無人機是利用無線電遙控設備和自備的程序控制裝置的不载人飛機，可以實时、動态、大量采集空間點雲信息，可快速獲取高密度、高精度的點雲數據。無人機航測我们采用的是Motoar Sky MS-970，機身采用碳纖複合材料及钛合金連接件，翼臂可折疊，可搭配2D/3D雲台，高負载挂接微單、專業單反、紅外、激光雷达等多種傳感器，地面站全程監控,一鍵起飛、悬停、返航遙控器、平闆、三防笔記本多種控制方式。

五、利用高精度測量設備獲取的數據創建高精度三維實景模型

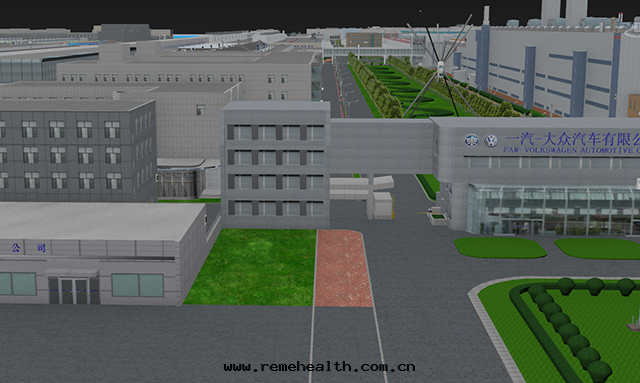

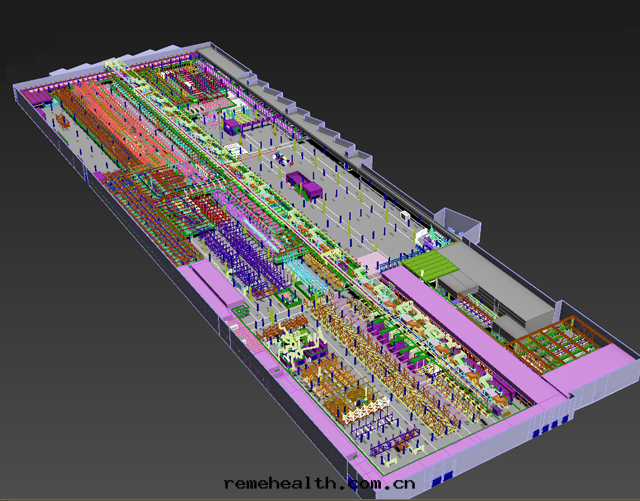

    拼接、去噪處理後的點雲在Trimble Realworks 和3Dmax软件中，根據點雲進行厂區和車間的模型建立和貼图，以达到其真實性。以下是車間和厂區的部分模型：

六、項目总結

   通过此項目業主方利用高新科技設備完成对厂區的完整真三維原始數據的采集和保存，真三維的點雲、模型为數字化工厂提供了直觀、可靠的依據，完成了对現有設備和厂區的高精度建模和三維數字可视化，繼而为後繼BIM及三維信息管理提供了原始數據模型。

項目難點：

1：國內首例工厂大範圍三維數字化，在保證精度的前提下融合多渠道數據的統一；

2：厂區內地形起伏較大，为地表模型的構建與厂房模型的对位带来很大的影响；

3：厂房房頂部的三維數據難以獲取，單靠某一種技術很難實現，需要多手段實現；

項目亮點：

1：車载三維掃描、地面三維掃描、無人機航測新技術在工厂三維數字化中首次完美結合應用；

2：厂區、車間三維原始數據的保存，为以後規劃應用提供真實數據依據；

3：三維模型的建立为後繼BIM及三維信息管理平台搭建提供了原始數據模型；

                                                泰来興業信息技術（北京）有限公司

                                                                      三維掃描項目部

                                                      2016年3月30日
