1、引言

　　古建築延續了曆史文脈,是人類文明的载體。随着社会的發展,古建築的價值逐渐受到人们的高度重视。对于古建築,必須采取积极的手段進行保護和利用。保護和利用过程需要对古建築進行精确的測繪工作,传統的由建築师手繪的結構图和由地面近景攝影測量方法測出的結構图可以表达建築的關鍵部位和整體結構,但由于技術手段的局限,難以对古建築進行快速測繪和对建築立體空間進行清晰的表达。随着經濟的發展，科技在不斷的創新，近期發展的一項高新技術--三維激光扫描技術，这種技術具有的优勢所在，通过激光測距原理（包括脈沖激光和相位激光），利用三維激光扫描技術获取的空間點雲數據,可快速建立結構複雜、不規則的场景的三維可视化模型,既省时又省力,这種能力是現行的三維建模软件所不可比拟的。作为新的高科技産品，三維激光扫描儀已經成功的在文物保護、城市建築測量、地形測繪等領域里應用。

　　2、三維激光扫描技術與传統古建築測繪技術的对比分析

　　传統的古建築測繪方法是以直尺和角尺、垂球等工具直接量取建築物及其構件的尺寸,而获取的最終資料是“图樣”(即图紙)和一些文字記录。後来又出現利用了近景攝影地方法進行古建築測繪。近景攝影測量的两部分工作中(攝影及影像處理和制图)采用的是光學方法和模拟制图工藝,最終成果是以光學像片表示的影像資料和以紙質形式表示的图件資料。三維激光扫描技術,它具有快速、精确、多方位的特點,它能夠快速获取點密度和精度都非常高的建築物點雲數據,可廣泛應用于古建築和古文物模型的重建等逆向工程中。

　　與传統古建築測繪技術相比,三維激光扫描技術存在明顯的优勢。传統的古建測繪方法获得的是“图樣”,近景攝影測量的最終成果是測繪建築物平面图、截面图、立面图等。这两種測繪技術获得的均是反映建築物信息的二維平面图紙,而三維激光扫描技術获得的數據則是建築物的三維空間模型,模型中包含了建築所有結構、细部乃至材質信息。三維激光扫描技術能夠在幾个小时內获得传統測繪方式數天或者更长时間都不能获得的古建信息,相比传統測繪方法,它节省了时間、人力,大大提高了工作效率。同时,三維激光扫描技術有很強的适用性,在很多複雜的环境中都可以進行測量。此外,三維激光扫描設备通过發射激光束来實現三維坐标的精确获取,可不依賴辅助光源,實現全天候作業。

　　一、三維激光扫描技術的工作原理

　　三維激光扫描技術，是通过內部的激光脈沖發射器向目标物發生激光脈沖，反光鏡旋轉，發射出的激光脈沖扫过被測目标，信号接收器接收来自目标體發射回来的激光脈沖，通过每个激光脈沖从發出到被測物表面返回儀器所經过的时間可以获得被目标體到扫描中心的距離，同时扫描控制模块和測量每个激光脈沖的水平扫描角α和豎向扫描角β，後處理软件自動解算得出被測點的相对三維坐标，進而轉換成坐标系中的三維空間位置坐标或三維模型。

　　二、扫描數據處理

　　地面三維激光扫描系統扫描得到的數據是點雲數據(Points Cloud) ，記录了有限體表面上離散點的空間坐标和某些物理参量。點的表示形式为( x ,y ,z ,intensity ,R ,G ,B) ，不僅包含了點的空間位置關系，還包括點的強度信息和顔色灰度信息。離散的點雲數據並不能夠真實準确地表达構築物的整體模型，为了滿足三維建模的需求，首先要对所获得的原始點雲數據進行處理，包括數據濾波、坐标系轉換、數據配準。

　　三、三維激光扫描技術的特點

　　三維激光扫描系統是目前國際上先進的获取地面空間多目标三維數據的长距離影像的測量技術。它将传統測量系統的點測量擴展到面測量，它可以深入到複雜的現场环境及空間中進行扫描操作，並直接将各種大型，複雜實體的三維數據完整的采集到計算機中，進而快速重構出目标的三維模型及點、線、面、、體等各種幾何數據，而且它所采集到的三維激光點雲數據還可以進行多種後處理工作。三維激光扫描技術利用激光特有的扫描測量，該技術具有非接觸測量、數據采樣率高、主動發射扫描光源、具有高分辨率、高精度數字化采集結構緊湊等特點。

　　四、三維激光技術應用于古建築保護實例

　　1、古建築特征

　　古建築是曆史政治經濟文化的凝聚物， 不同时代的建築见證了不同的政治、 文化和審美，不同的民族其建築也有其特有的風格。中國古建築在外型上主要由屋頂、屋身和台基三部分組成；建築的結構有石块和木質，其中 80%以上是木質結構。细部台基、立柱、斗拱和屋頂結構繁雜；門窗天花闆形式多種多樣，图案栩栩如生。其建築物內涵极为豐富，因而对保護建築物这些特征所要求的技術非常高。

　　采用三維激光影像扫描技術，能在不損傷建築物的条件下，快速采集古建築物外部表面的精确數據。通过使用软件，可以快速地为扫描获得的點雲賦予相應的彩色信息，再經过加工便制作成正射影像，向用戶展示一个完全的實景彩色图像。相对于以往近景攝影来说，正射影像具有更为精确的可量測性，古建築設計和保護人員可以精确对門、窗、柱、梁等構件進行測量，借助CAD便可以制作出用于施工的CAD數據图。

　　2、三維激光扫描在古建築保護中應用

　　用三維激光測量古建築，其步驟如下：

　　第一步：古建築表面數據采集。主要內容有：确定測繪方案，三維激光實地扫描。

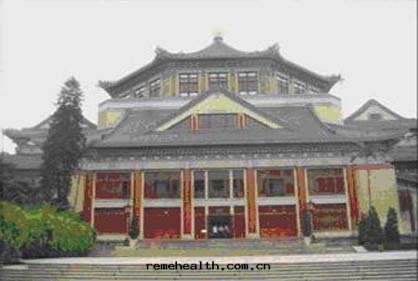

　　本實验以Trimble X130激光扫描系統測量中山紀念堂为例，實验設置了三个标靶點，測量时儀器 Z軸垂直。

　　第二步：內業數據處理。主要內容包括：數據轉換、點雲數據配準、數據建模、實物量測和數據存檔。

　　表 1   标靶點坐标值

　　第一測站/(mm)                   第二測站/(mm)

　　标靶點   X          Y         Z           X         Y          Z

　　B1      3071.92    3341.95    1543.87      -21461.26   39844.93    1516.14

　　B2      2970.82   -12629.37   1523.50      -7676.83    31769.84    1533.19

　　B3      981.71    -16874.30   1485.69      -4998.82    27924.10    1504.60

　　根據表 1 計算得其六参數數據轉換精度约为±1.2mm。

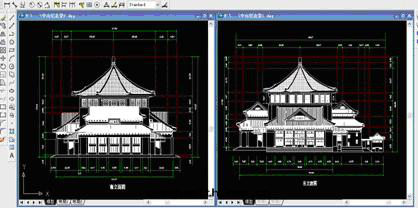

　　內業處理软件为：與扫描儀相配套的數據處理软件Trimble Realworks 。在配準模式下，不同測站的點雲數據融合在一个坐标系統當中。在測量模式下，在三維點雲图上量取實物尺寸和特征數據；也可以輸出到CAD中，制作古建築的平面地图；還可以直接存檔點雲數據（如图）。在建模模式下，可以根據已有幾何形體对點雲建立模型。

　　三維激光測量數據處理結果仍以點雲的形式存檔于數據库或者計算機中，結果數據存儲文件格式为：*.asc，存儲的內容有坐标值、RGB大小及坐标标準差。

　　存儲後，數據可用于檔案記录、三維可视化及逆向重建等方面，通过建模技術還原古建築物原貌，並繪制精确的修缮施工图紙，做到客觀、準确地保護古建築物，充分發揮三維激光扫描技術在古建築保護中的應用價值。

　　因受該建築物結構複雜、部分觀測条件不佳等客觀条件影響以及时間和經費的限制，此次中山紀念堂的三維觀測數據有欠完整，但成果資料完全能體現三維激光扫描技術的先進性和优越性，我们期待通过後期工作的跟進，能進一步完善本科研成果，更全面地建立中山紀念堂的建築設計图，並建立完整的三維模型，賦予建築色彩及強度等因素，全方位地提供建築物的各項數據。

　　總結：

　　三維激光扫描技術運用于古建測繪工作中,为古建築研究與保護提供了新的手段。它在获取信息的全面性、以及測繪工作的高效性等方面具有传統測量技術無法比拟的优勢。尤其是它“非接觸式”的測量的手段,不会对传統古建築造成損傷,正體現了古建築保護的核心思想,即让建築物在“不改變原狀”的条件下长期健康存在。但要運用三維激光扫描技術,建立一套科學合理的、實踐性強的古建測繪方法,還需要在今後大量的古建測繪實踐中不斷探索。
