行業背景及需求概述

　　數字化工廠（DF）是由數字化模型、方法和工具構成的綜合网絡，包含仿真和 3D/虛拟現實可视化，通过連續的沒有中斷的數據管理集成在一起。數字化模型是數字化工廠必不 可少的組成部分。

　　解決方案概述

　　在當今激烈的市场競争中，制造企業已經意識到他们正面臨着巨大的时間、成本、質量等壓力。在設計部門，CAD & PDM 系統的應用获得了成功。同樣，在生産部門，ERP 等 相關信息系統也获得了巨大的成功，但在解決“如何制造→工藝設計”这一關鍵环节上，大 部門國內企業還沒有實現有效的計算機辅助管理機制，“數字化工廠”技術則是企業迎接 21 世紀挑戰的有效手段。

　　工廠的複雜結構导致數字模型的準确建立十分困難。如何準确高效的将工廠數字化模型建立起来，是數字化工廠系統的基礎。三維激光扫描技術为建立工廠數字化模型提供了更加 高效、準确的途徑和方法。

應用三維激光扫描儀采集工廠數據

　　在工廠數字化过程中中，三維激光扫描儀及其後處理软件只經过簡單的幾个步驟就可以輕松获取等比例的點雲对象、模型以及二維平面图。

　　扫描：根據現场設备形狀和环境以及三維激光扫描儀的有效測程合理的布設扫描儀的架站點，然後在每个站點根據後續成图需求設置合适的分辨率進行扫描。在扫描过程中，可以 通过架設标靶以提高後續點雲拼接的精度。

　　拼接：将全部站點的扫描數據导入到 Trimble RealWorks 软件中，執行自動拼接命令。Trimble RealWorks软件自動拼接命令完全不需要人为干預，可以簡單、快捷的得 到高精度的整體點雲數據。

　　創建模型：通过软件內置的plant模块可以快速的拟合模型，並且可以根據點雲自動追踪拟合管道。

　　平面图：基于模型的正射投影，可以簡單快捷的生成二維平面图。

　　數字化工廠三維激光扫描儀器介紹

      應用廣泛

　　Faro X130操作簡單，設計緊湊，完美适 應于各種應用，包括工廠工業，複雜結構記录，存儲罐體以及文物保護等。

　　精确快捷

　　Faro X130以100万點/秒的速度構造一个精确到毫米級的真實世界的三維數據。

　　异常簡單

　　Faro X130儀器本身內置電池，操控系統，配备直觀的觸控屏，因此可以像使用一台數碼相機一樣簡單的操作。

　　緊湊便攜

　　輕便的三維激光扫描儀，重量僅为5.2kg，Faro X130激光器如此小巧便攜，可以带到任何地方。

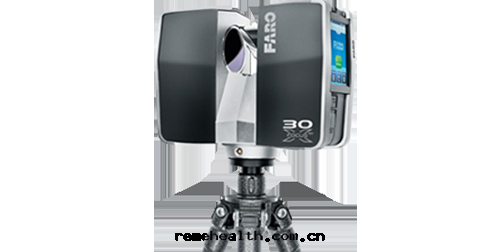

　　Faro X130激光扫描儀是用于複雜測量和建檔的高速三維扫描儀。Faro X130采用激光技術，只需數分鐘即可産生複雜环境和幾何結構的詳细三維信息。使其成为測量型應用的理想選擇。

　　Faro X130 工作方式

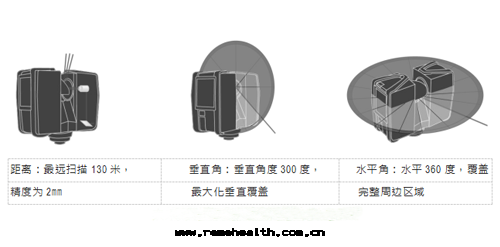

　　距離：最遠扫描 130 米，垂直角：垂直角度 300 度，水平角：水平 360 度，覆蓋精度为2mm，最大化垂直覆蓋完整周邊區域。

　　获取工廠三維數據

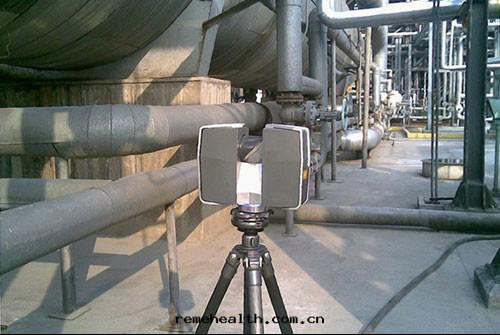

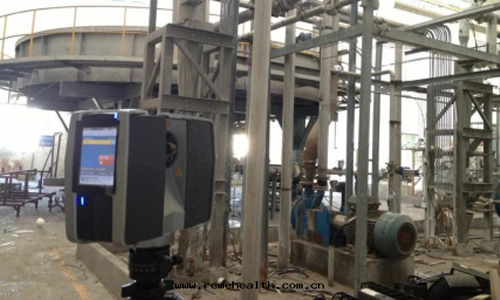

扫描現场

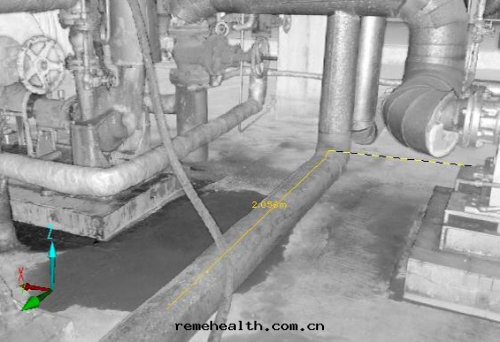

點雲數據

　　內業數據處理

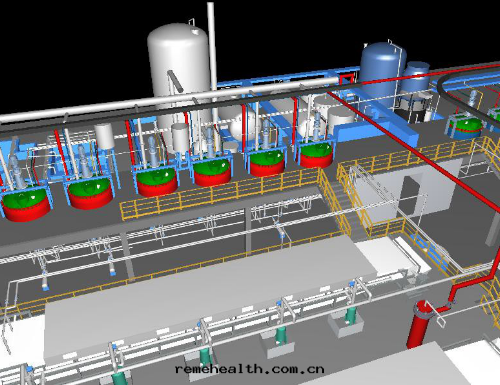

Trimble RealWorks 8.0 創建的模型

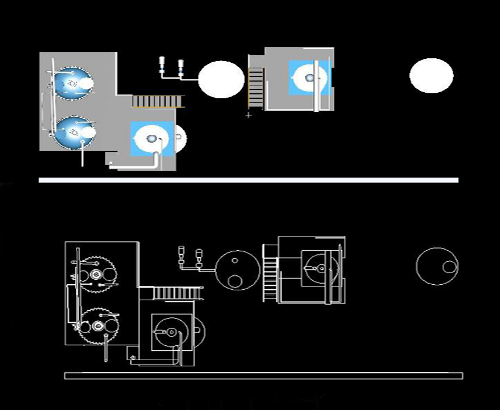

通过模型正射投影得到的二維平面图

　　解決方案优勢

　　■Faro X130三維激光扫描儀體积小、重量輕、精度高、速度快、可進行遠程控制、可快速采集工廠的完整三維空間數據。

　　■非接觸式數據采集模式，降低操作人員的工作風險。

　　■由于使用的是近紅外不可见的激光束，無需外界环境光，完全黑暗的情況也可進行數據采集工作，适合隧道中的工作环境。

　　■真實的三維空間數據，直觀反映工廠的真實狀況。可作为工廠的現狀存檔。

　　■高精度的扫描數據，在快速生成工廠的數字化模型的同时，保證了模型精度。
