地質环境安全關系着國家和人民的利益。

背景現狀

我國雖地大物博、幅員遼闊，但也是地質災害多发的國家。

地址災害的发生除因天气、地震、环境变化等自然因素以外，山路開建、水利電力建設等造成的山體滑坡、崩塌也是地質災害頻发的誘因之一。

災害源一般出于山體中上部等人工檢測不到的盲區地點，这些區域一般植被覆蓋率高、具有高位、隐蔽性特點，加之由于爆破震散等导致的滾石掉落，为环境地址勘測防護工作带来了很大困難。

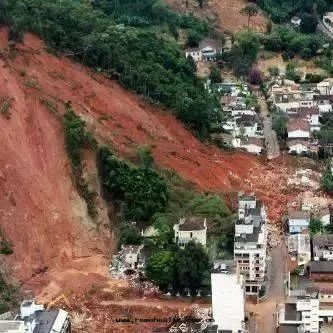

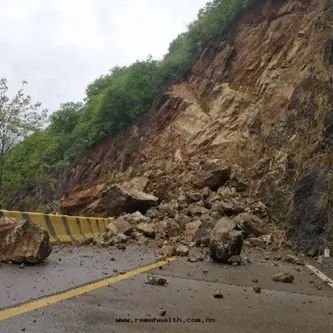

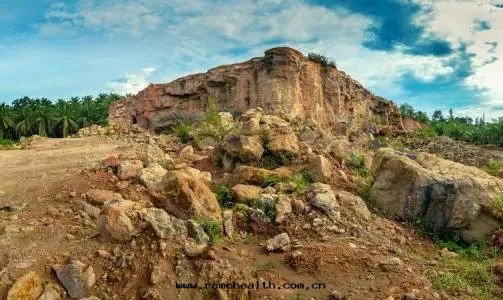

山體坍塌

泥石流

基礎設施建設利國利民

修路建桥、大坝電站等

一系列工程的完善

都是國民綜合實力提升的表現

如何在保障國民經濟利益的同时

有效地掌握地質信息、防護地質安全

成了相關部門以及百姓所關心的問題

如何解決？

目前来講，想要單純依靠人力進行山區地理信息的采集全面勘測、对比分析，明顯是不夠的。如何解決这一問題？此时我们要借助現代高科技技術——三維激光掃描技術進行災害隐患識别。

 三維激光掃描技術

作为新興科技的測量掃描技術手段

突破了傳統的單點測量方式

具有快速、全面、精準等多種優勢

可以獲取山體表面

高精度、高密度的三維點雲數據

因此用于三維模型的建立

進而分析出地理災害隐患之處

 地質災害防護相關需求：

l对于未发生的災害可以進行預報

l融合各类信息進行空間分析

l盡可能準确定位危險地點

l提出可行性有效防護措施

解決方案：

1. 數據獲取：通过外業勘測、數據收集以及內業點雲拼接、降噪等處理，得到完整數據。

2. 數據成果：通过三維點雲數據得到部分以及整體的二維图形/三維立體模型。

3. 項目設備：FARO FocusS 350

項目實施：

外業勘測：

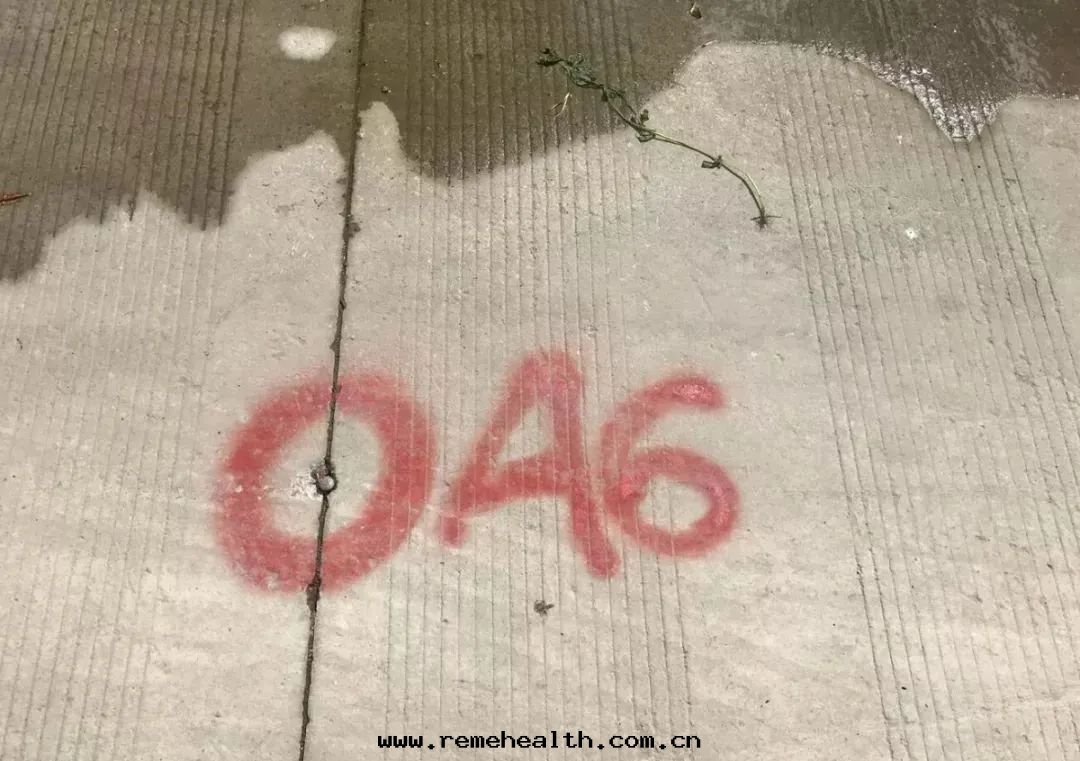

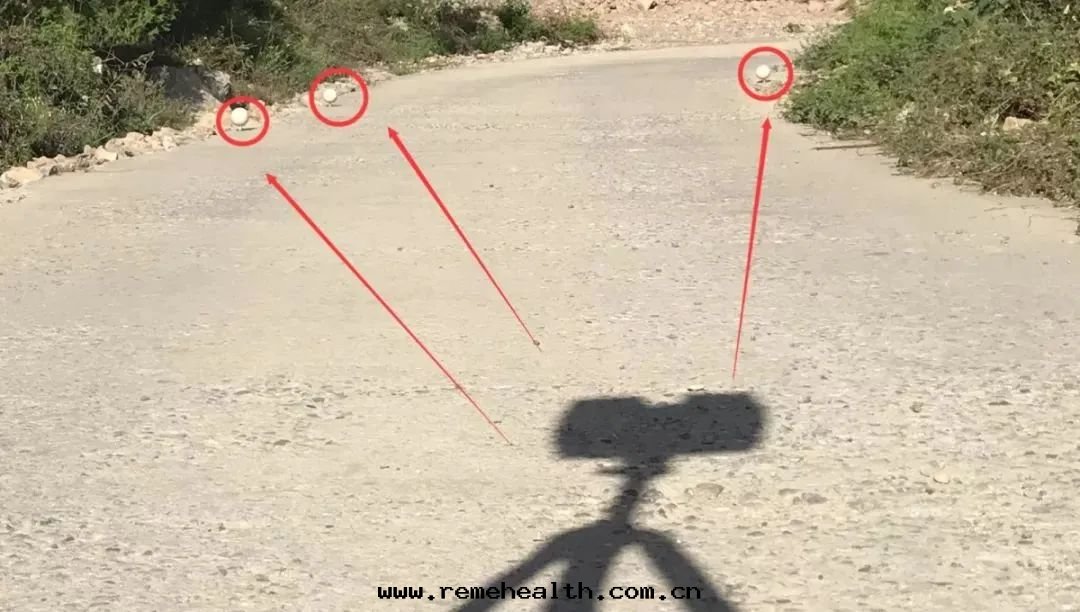

外業勘測指項目開始前对地形、作業环境的觀察和分析。通过对現场环境的了解，設置标靶球的位置，取得很好的掃描點。

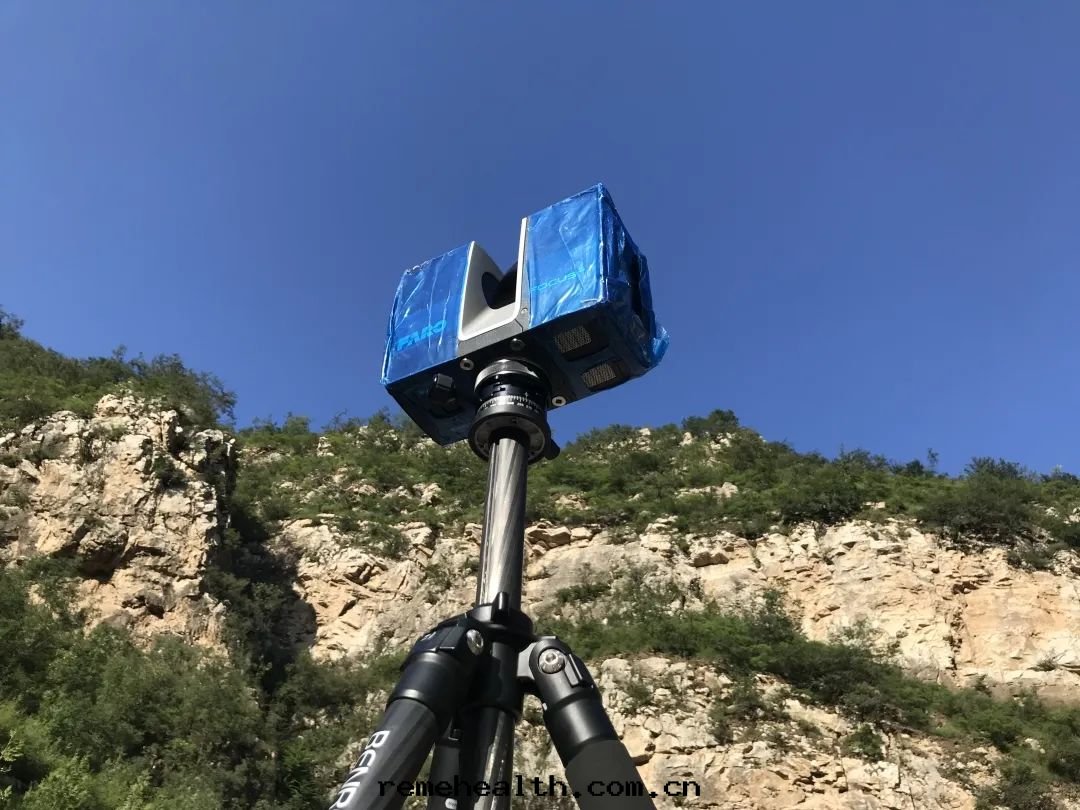

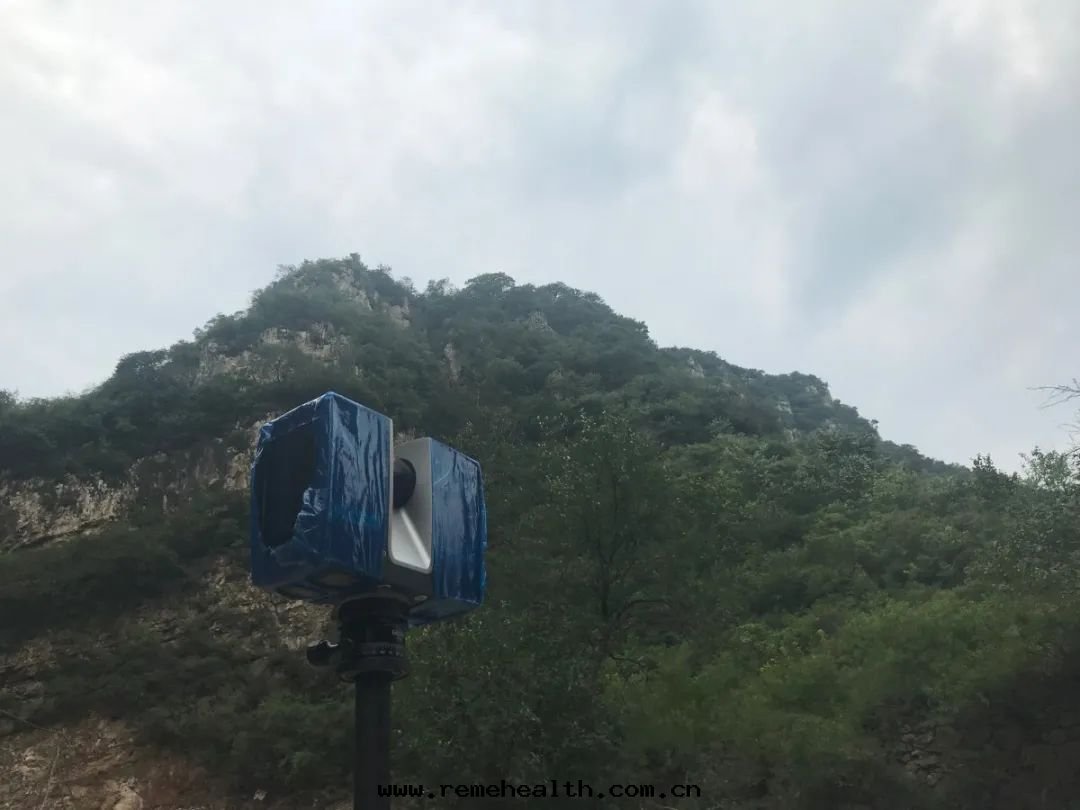

數據采集：

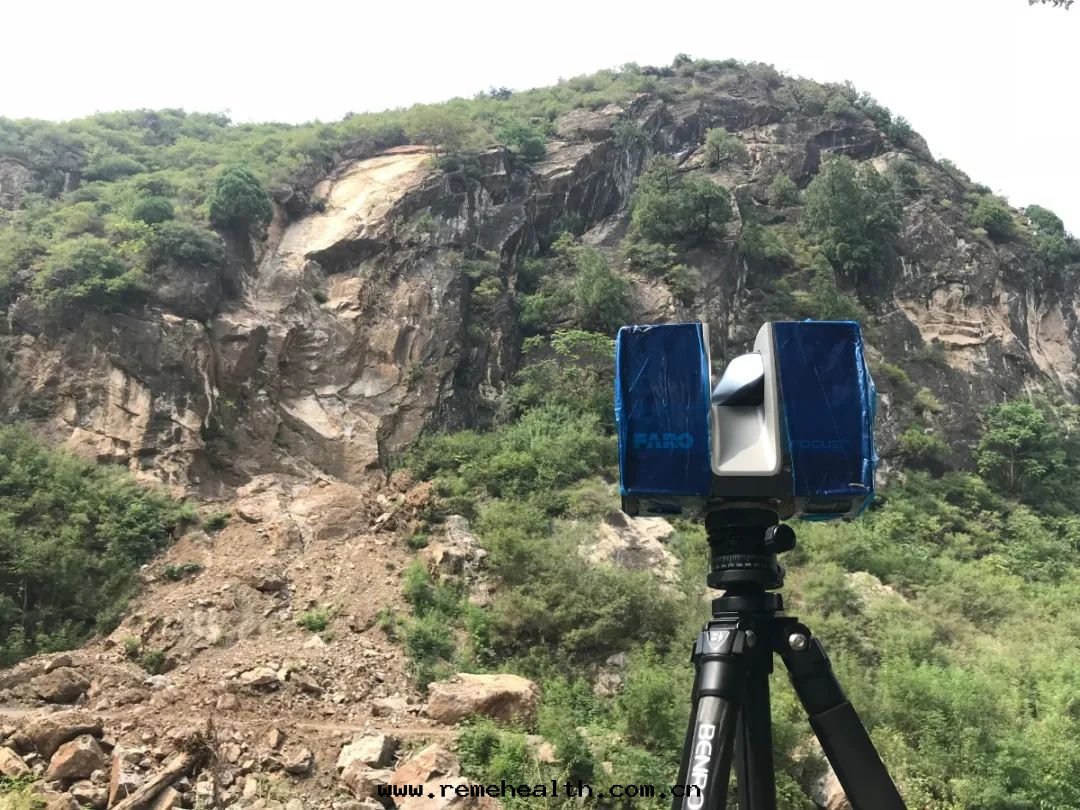

數據采集是否全面、精确直接影响着最終对山體地理信息分析的結果。对于山體、複雜地形的勘測，我们采用Faro Focus S Plus 350，其精度为1mm，且測速可达200w點/s，是地質災害勘測領域高匹配度技術設備。

數據處理：

山區地形複雜，樹木雜草亂石較多，因此掃描时会有不規則數據出現。通过对所得點雲數據的降噪、除冗、拼接等處理，最終得到清晰完整的點雲數據

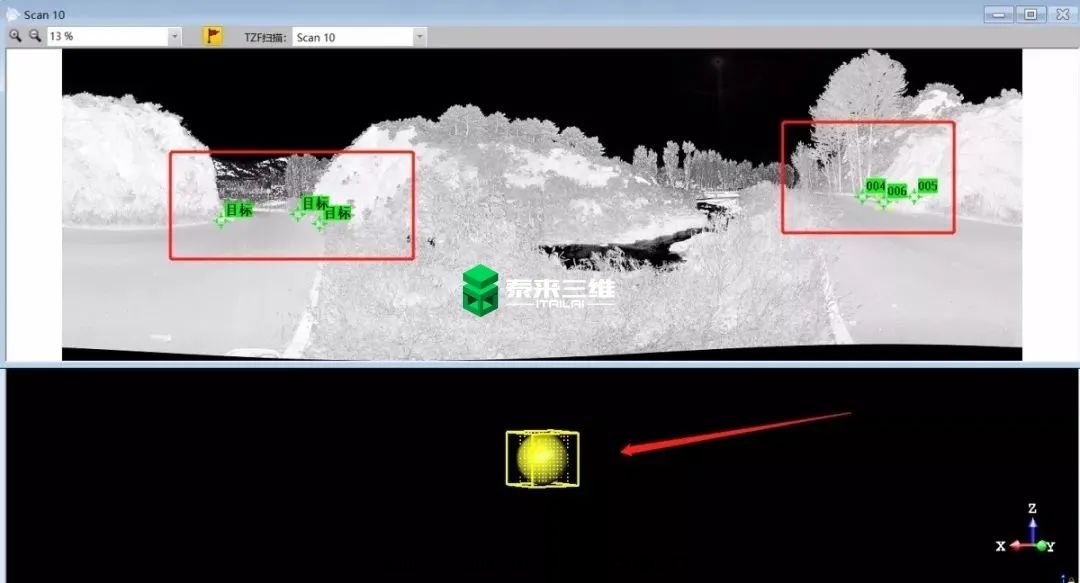

（自動拼接）

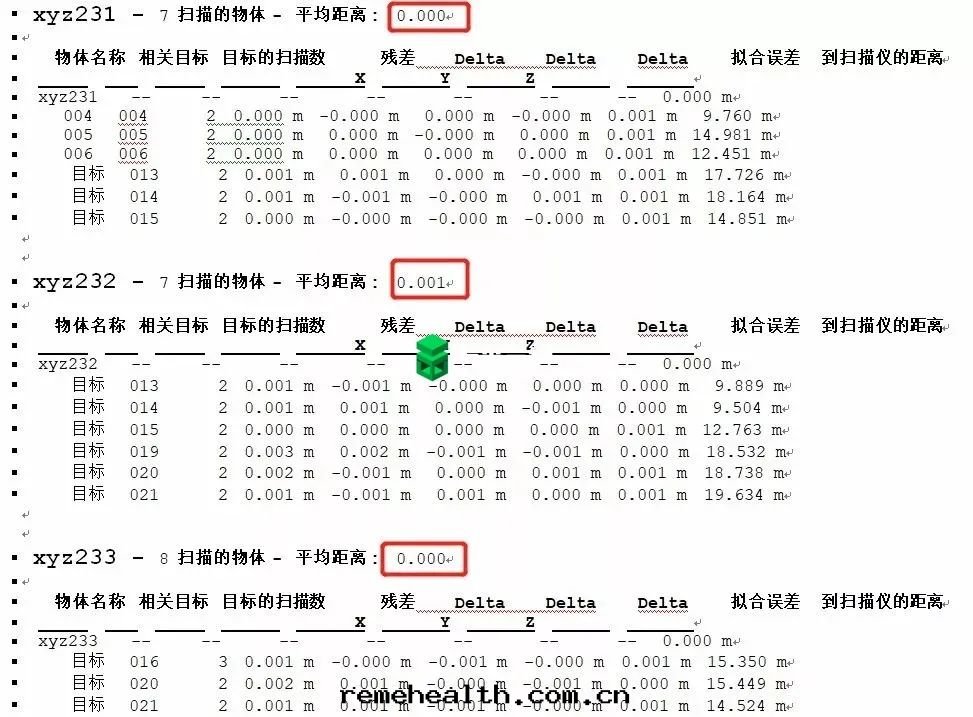

（拼接報告）

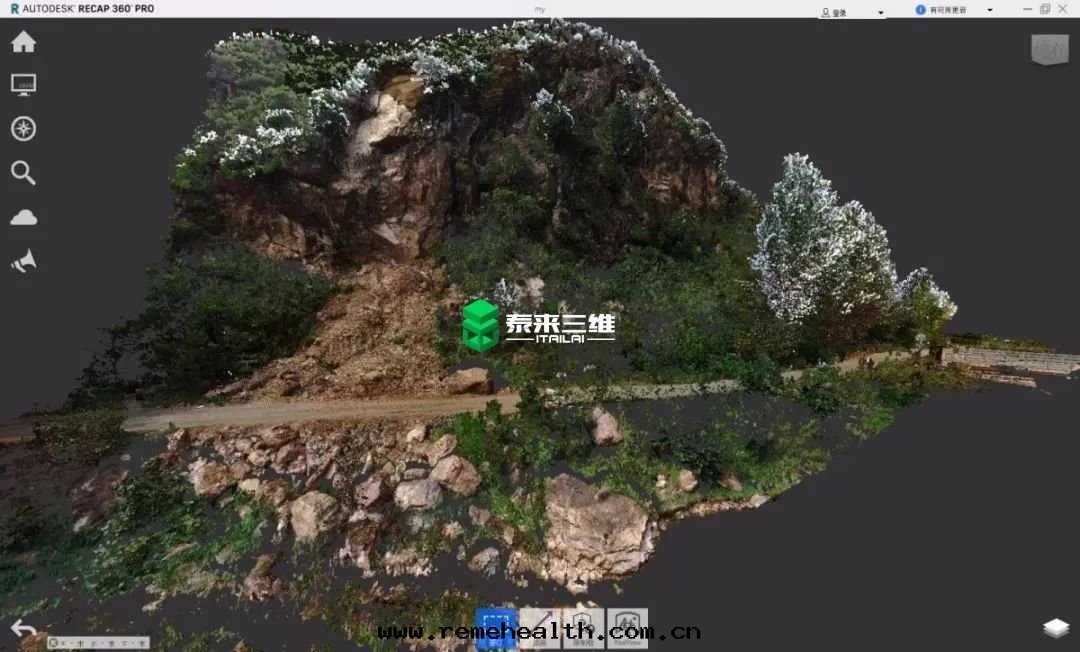

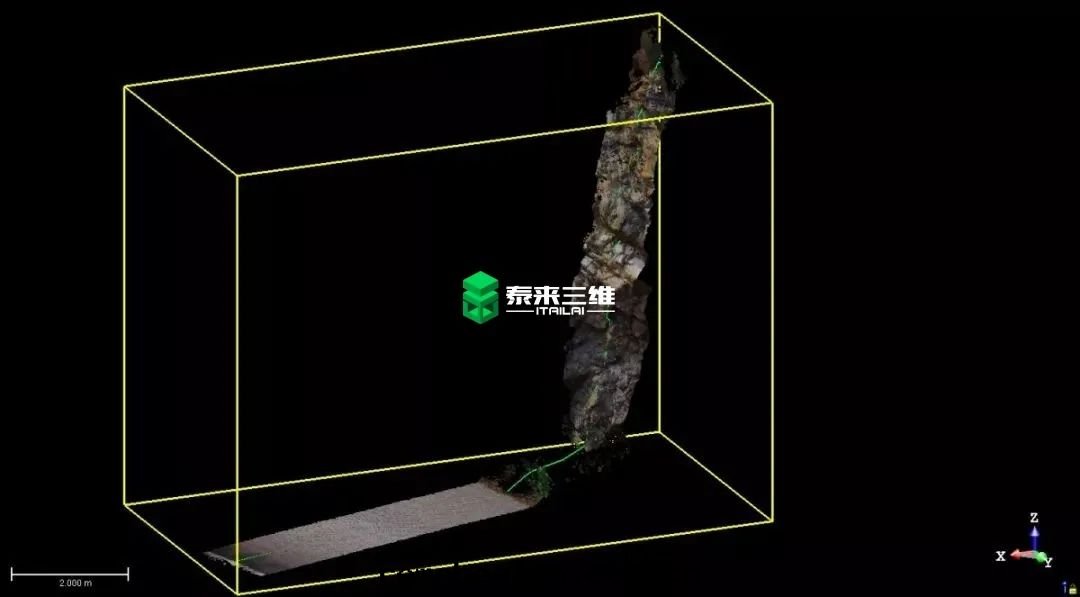

（整體點雲）

根據項目需求，将點雲數據轉化成二維图形或三維立體图形。

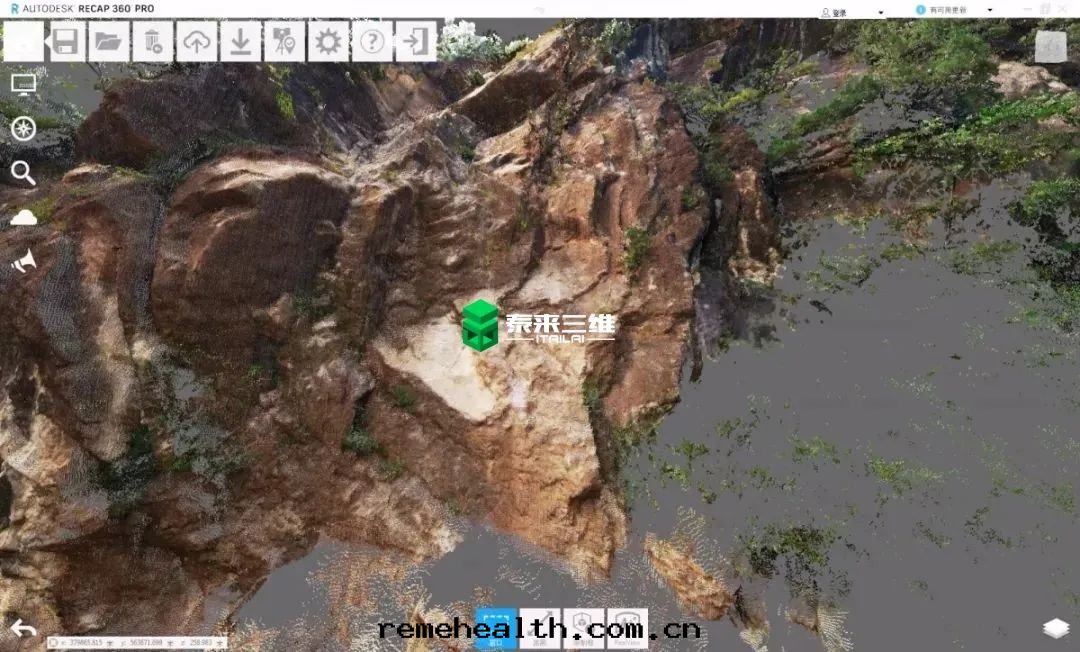

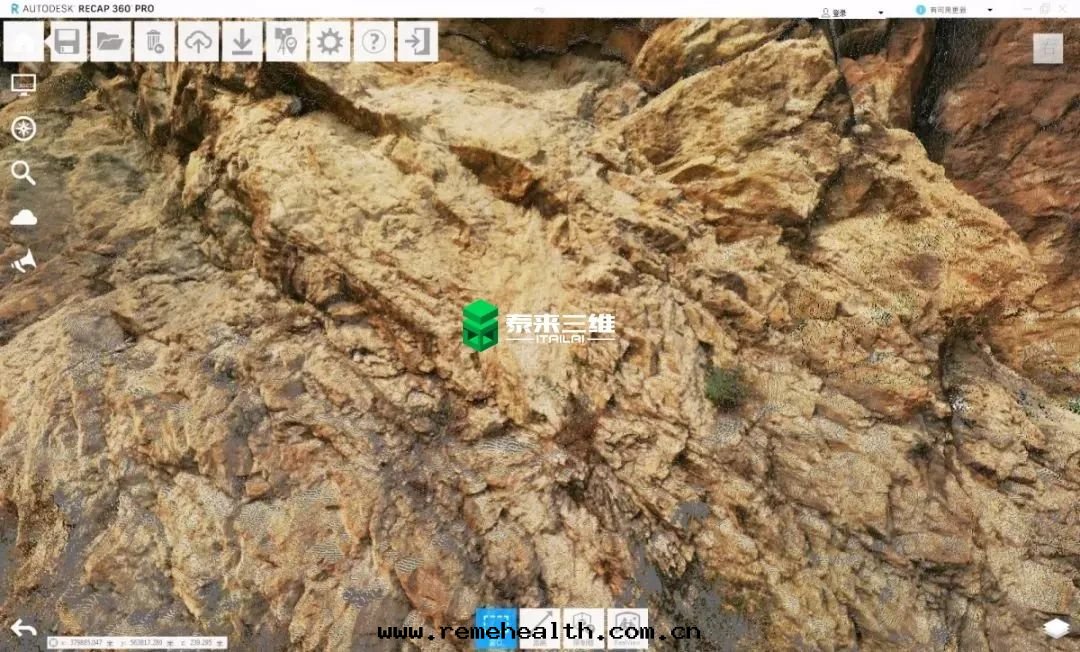

（山上數據截图）

（山下數據截图）

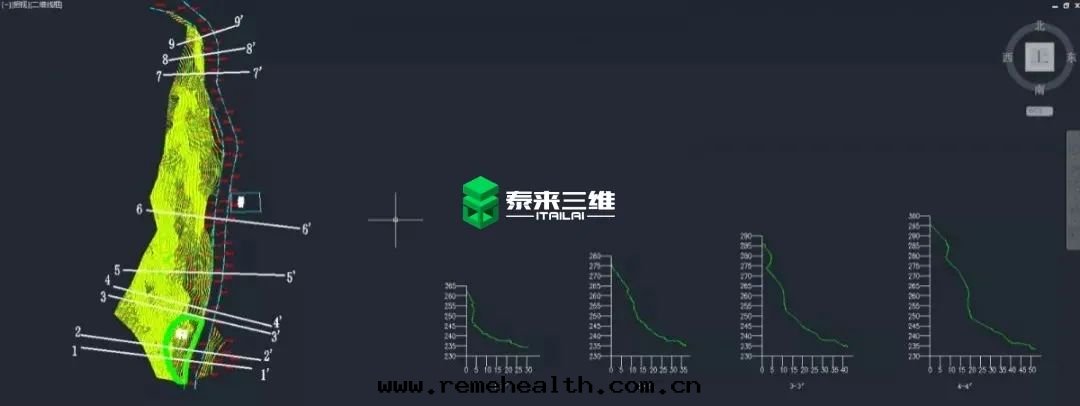

（截面自動生成二維線）

（二維效果）

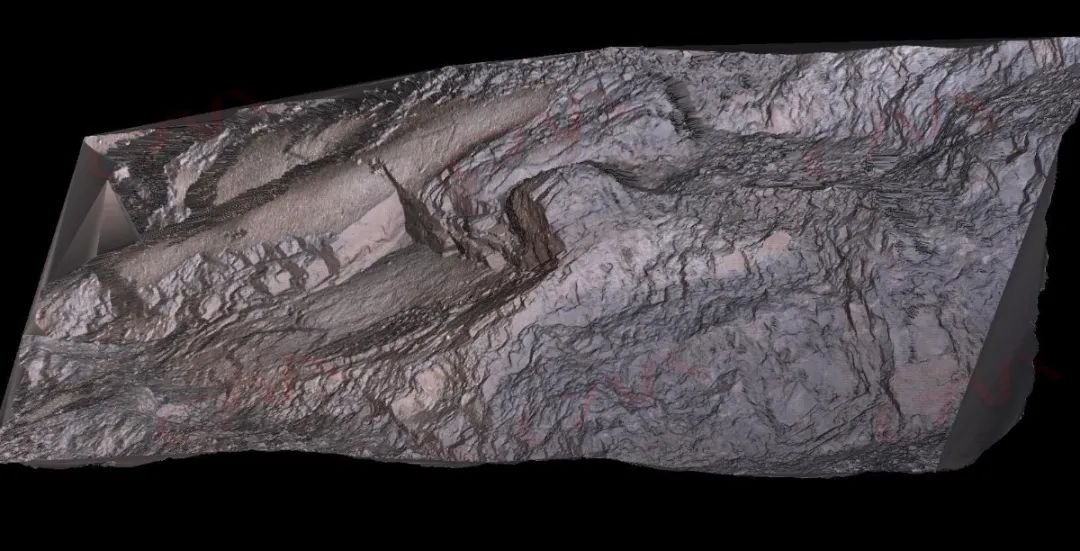

（三維效果）图片取自网絡，侵權即删

 設備介紹：

山區地形一般掃描範圍較大、地理信息多源、模糊且崎岖不平，因此对設備的要求較高，需同时具備靈活、精準、便攜、大空間數據收集等優勢。

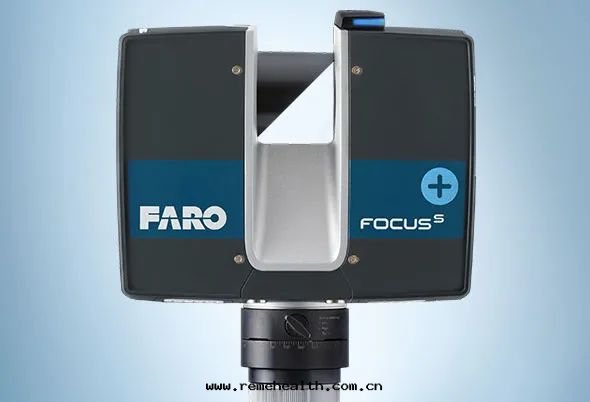

Faro Focus S Plus 350，适用于各个領域的大空間三維數據掃描，其总重只有4.5kg的機身，同时具備了現场Focus 補償、附件擴展口、重新掃描遠距離靶标等多種功能，加之其非接觸式的數據收集方式，不僅解決了傳統測量方式因陡坡、沟壑等複雜地形导致信息獲取不全面的問題，同时也避免了因环境因素导致的人員傷害。

三維激光掃描技術在複雜山體、地形等多方面的應用，提升了傳統測绘方式的工作效率，使得山體等大空間測绘精度更加精细、數據更加完整、降低人力物力消耗，告别了以點代面的二維时代，讓地質災害預測分析真正得到了技術发展的支持。

三維激光掃描技術的出現，讓複雜大空間數據獲取又向前邁進了一步。
