電力技術是发展工業和民生的基礎。電力行業的調整優化，支撐和保障着經濟社会的健康发展。但是在電厂变電站使用的过程中，避免不了産生損耗損壞。且随着電厂变電站投入使用的时間越长，設備和建築的損耗損壞情況就会越嚴重。做好電厂变電站的維護工作，按需進行日常檢修，不僅有利于設備的正常運營，延长設備的使用壽命，更保障了民生需求和國家經濟。

三維激光掃描技術的産生，对于電力行業的運營和发展起到了促進性的積极作用。不論是從日常檢修還是數字化定期電子存档，三維激光掃描技術都可以輕松實現。在三維技術高精度、高分辨率的優勢下，我们可以通过原始數據與現檢測數據的对比，準确直觀的看到每一處微小部位的变形程度，甚至可以具體到每个點的变化程度。檢測过程快速便捷，只需要設備操作人員即可，解決了以往傳統檢測大量投入人員和时間的弊端，大大提高了工作效率，更降低了外業环境对工作人員的危險性。

一、電力行業相關需求：

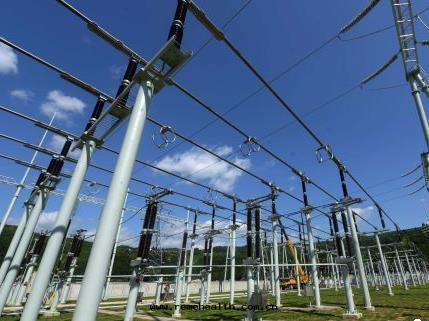

• 電厂及变電站：三維數字化GIS管理、現狀調查、虛拟改造、旧厂搬遷、應急預案策劃等；

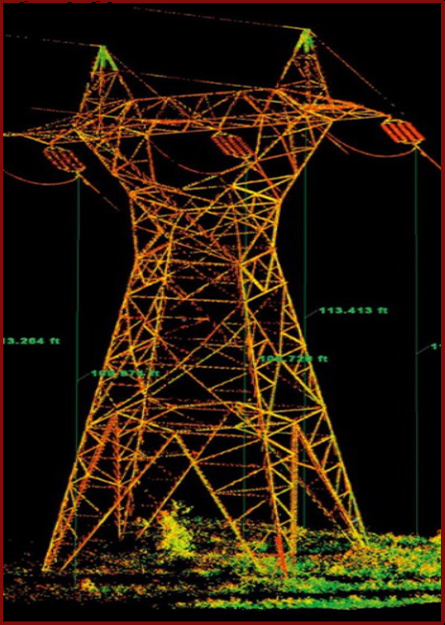

• 電力線路巡檢：輸電線路電杆傾斜度、基礎下沉及防護設施等三維勘測；

• 裝備監測：風機塔筒等距截面分析、風機塔筒中心線偏差分析、風機扇葉曲率分析。

二、國网220KV变電站三維數字化作業流程

• 外業觀測：对将要作業的區域進行規劃，做到心中有數，側重客戶的主觀需求，避免重複率过高，或者遺漏數據。

• 數據采集：搬站掃描，布設标靶，标靶类型：紙質标靶，球形标靶等。

• 坐标轉換：根據客戶需求不同，可将相对坐标轉換为大地坐标，布設測釘，噴漆等輔助記号为轉換點。

• 數據處理：整合拼接數據，去噪，分區等前期工作。

• 成果輸出：根據客戶的需求提交相應的數據成果。

三、泰来三維具體項目分析：

外業數據獲取：

采用Faro Focus S 350三維激光掃描儀，高精度快速掃描，每秒百万點的掃描速率，讓外業采集工作快速、省力。

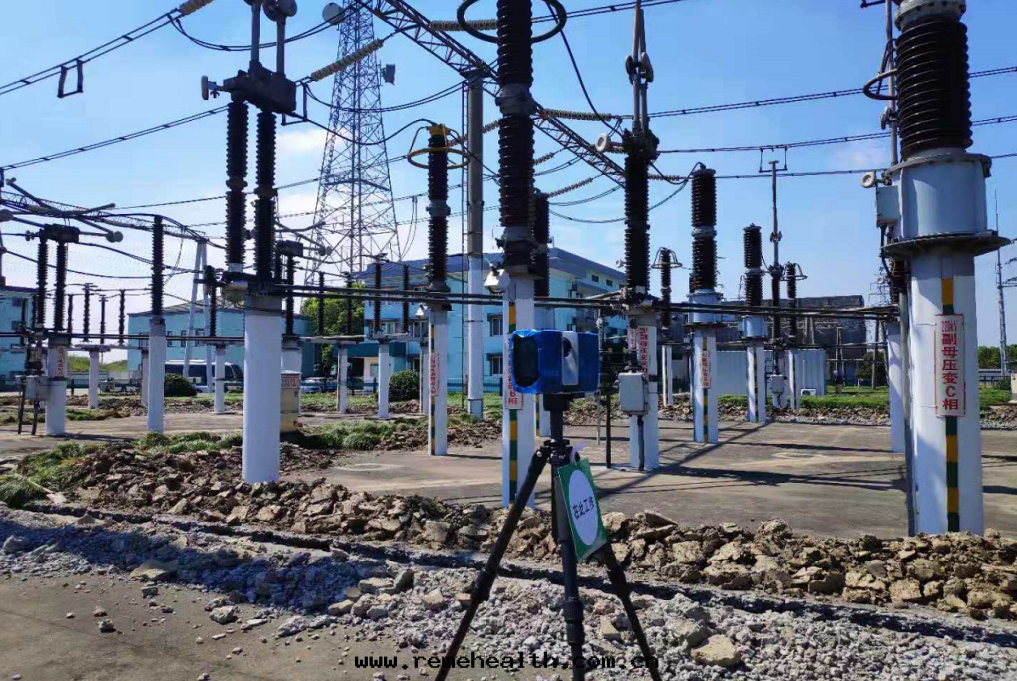

Faro Focus S 350現场掃描

內業數據處理

①數據拼接：自動拼接的方式，人工干預度小，勞動量低的同时提高了拼合準确性，使誤差控制在3mm以內。

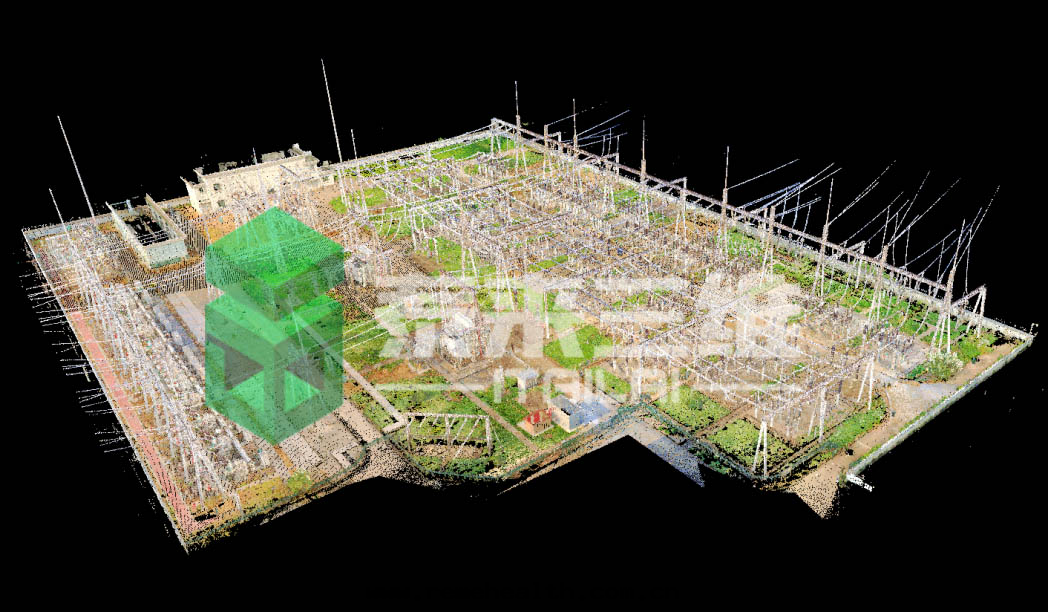

自動拼接整體點雲

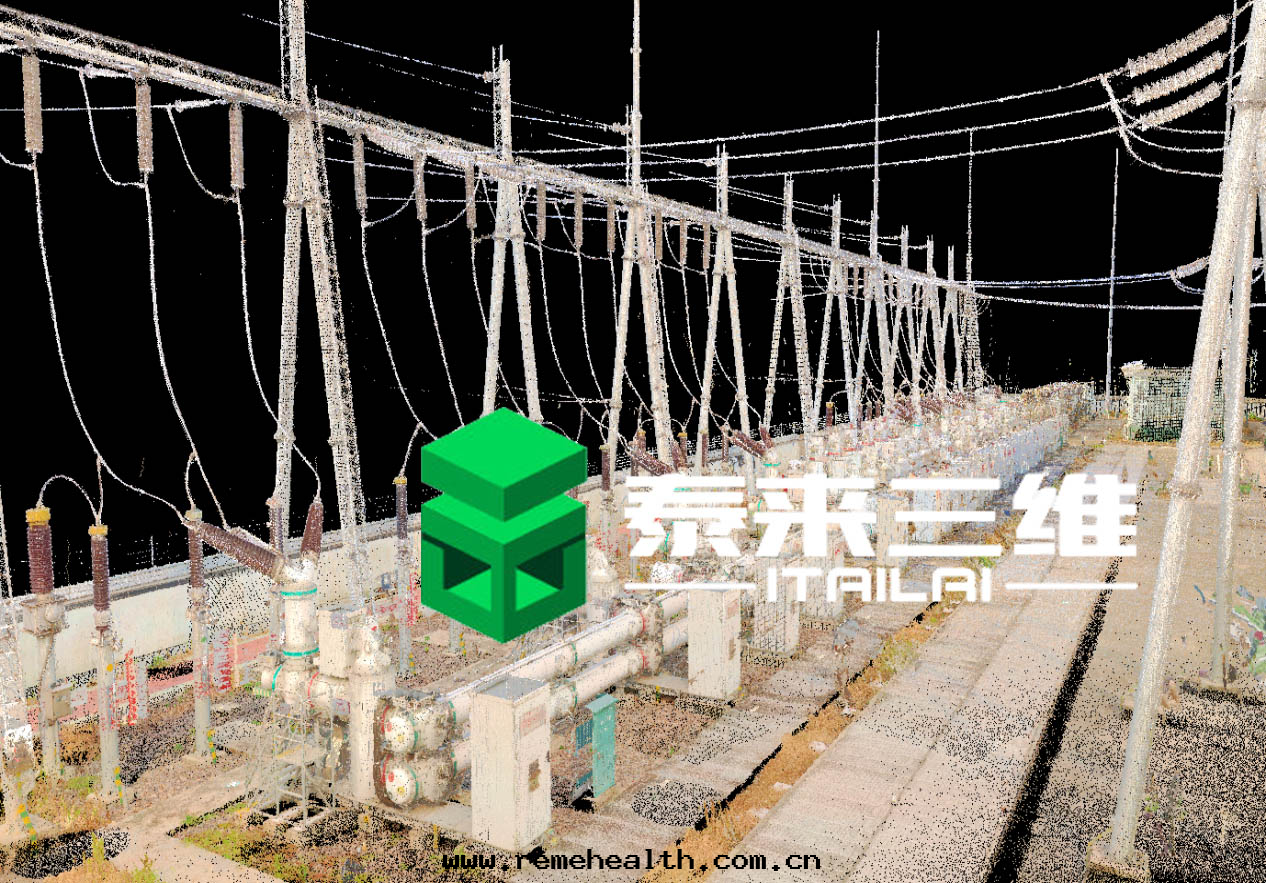

點雲细节图

②拟合創建3D模型：通过點雲角點、平面、圆柱等幾何體去高速自動化創建、拟合3D模型，讓建模变得更簡單，更智能。使模型與點雲間的誤差控制在5mm內，保證真實結構與模型的誤差在10mm內。

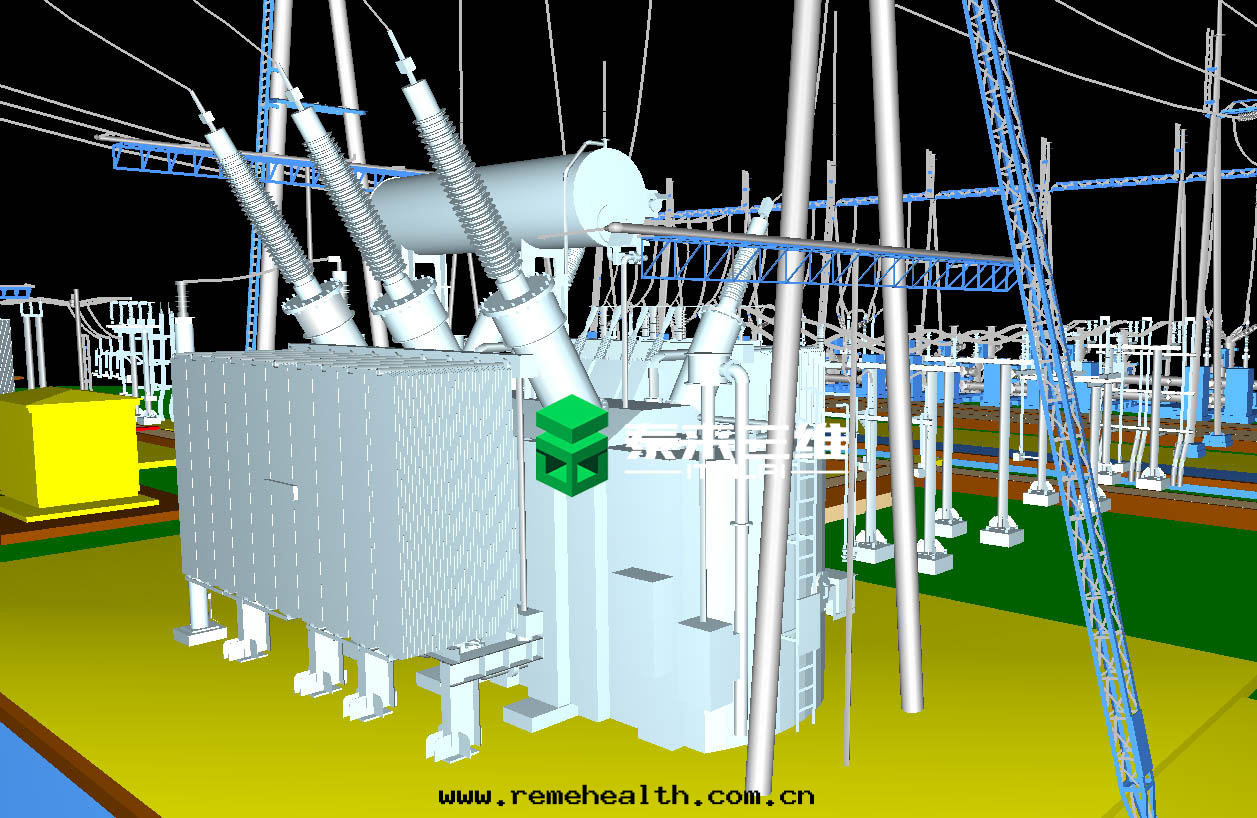

3D素模

3D素模细节图

③材質貼图：把照片賦予3D渲染物體的表面，給物體提供了豐富的细节，用簡單的方式模拟出複雜的外觀。

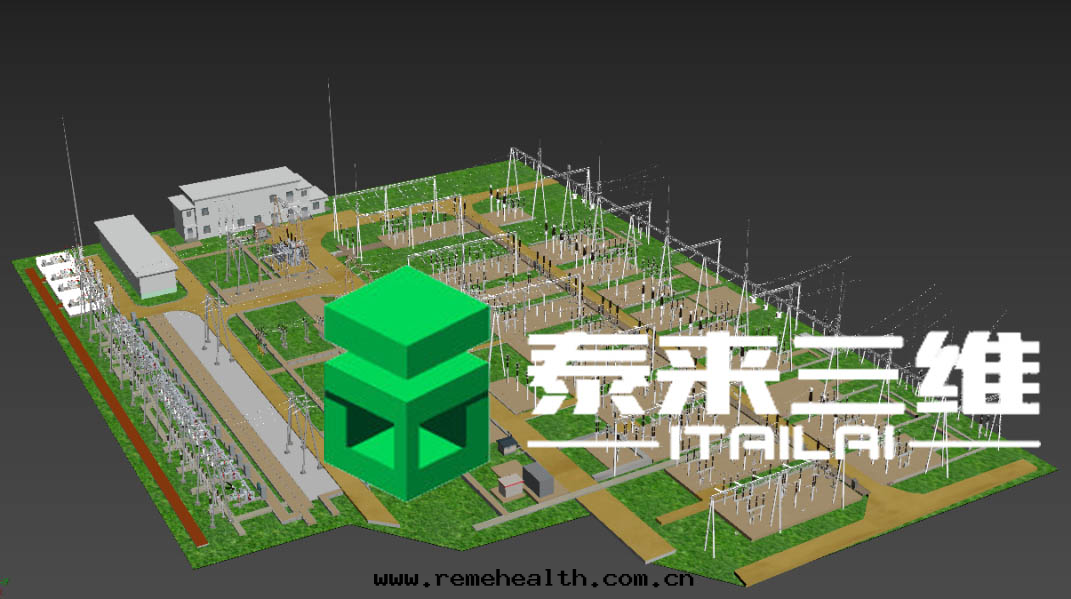

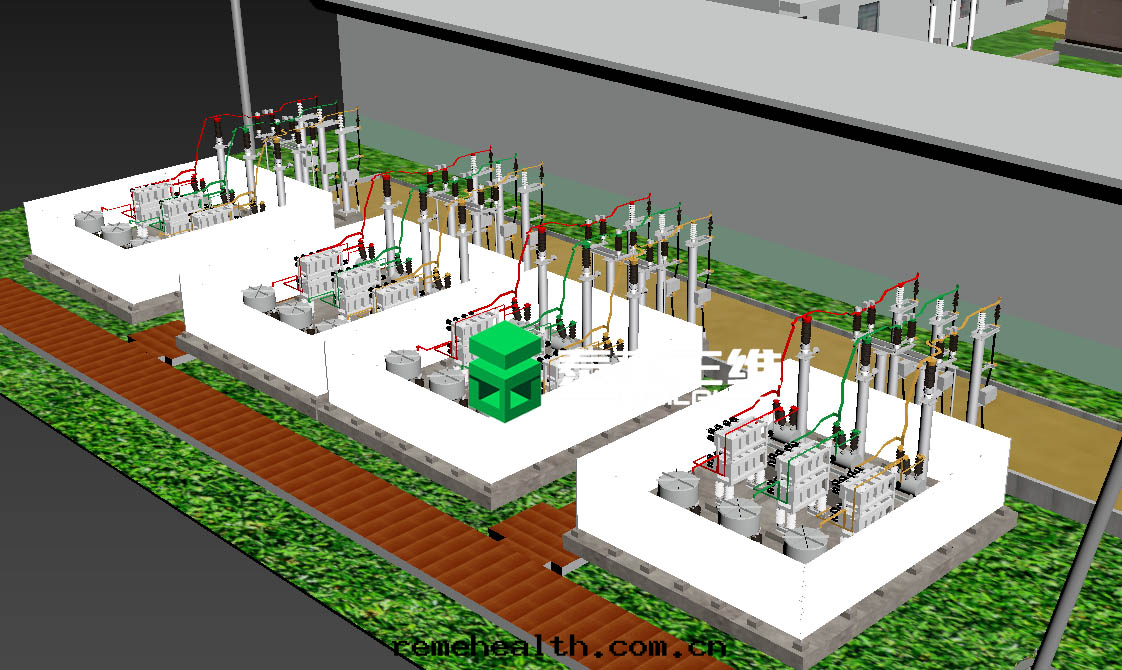

 3D紋理模型

紋理模型细节图

 四、成果介紹

导出點雲數據作为基礎的數據源，有單色，彩色。常見格式：pts，ptx，las，e57等。将原始點雲作为參考，可以實現：

• 建立模型：基于點雲作为參考，創建出單色模型或者彩色模型。常見格式为：obj，max等。

• 線画图：以點雲为參考底图，描画出特征轮廓線。常見格式为：dxf，dwg等。

• 正射影像：将彩色點雲，調整正交视图的投影。常見格式为：tiff，jpg等。

• 对比分析：将點雲與設計模型导入第三方软件（根據客戶需求）作对比分析。報告格式为：pdf，docx。

五、設備介紹

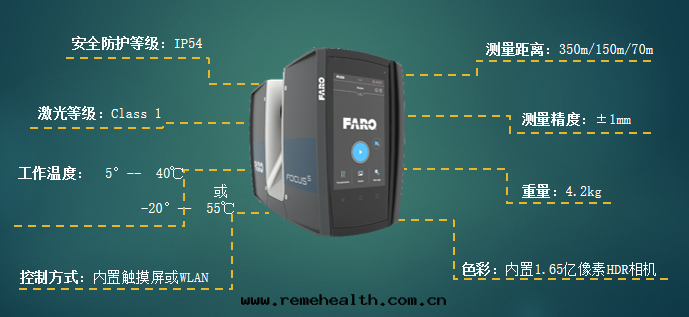

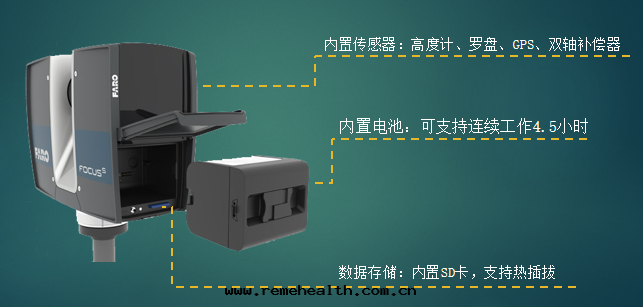

Faro Focus S系列，在外型樣式保持不变的基礎上，对內部性能進行優化提升，掃描速度更快，數據獲取更加精确。完全一體化，體積小而輕。優勢包括：

l非接觸式測量，提高人身安全

l掃描速度快，可獲取遠距離數據高效

l數據精度高（毫米），精确

l設備輕便，外業省时省力

l操作簡單，非專業人員亦可上手

六、总結：

变電站和電力輸送系統，往往結構複雜，同时所處工作环境危險，利用傳統測量手段，很難搜集到完整的基礎數據信息。三維激光掃描技術相比傳統測量技術在電力行業的應用優勢，表現在安全系數更高，所得數據精确且全面，作为原始數據儲存更加便捷且长久。而Faro Focus S系列在大空間掃描領域掃描快速精準，攜带便捷，操作簡單，是電厂变電站獲取數據很好的選擇
