一.項目背景

　　我國現有水库大部分建于20世紀50至70年代，限于当时曆史条件和運行年限已久，致今大多都出現了病險情況。为使这些病險水库繼續正常发挥效益，需要对他们進行除險加固。同其他工程建設一樣，前期勘測是病險水库加固不可缺少的环节。

　　某一工程隊对某水库溢洪道需進行測量及制图，由于溢洪道两側山體过于陡峭，为測量人員带来很大難度，于是利用三維激光掃描儀来对山體進行測量采集。

二.項目實施

　　1.現场數據采集， 确定控制點，附带控制點掃描。

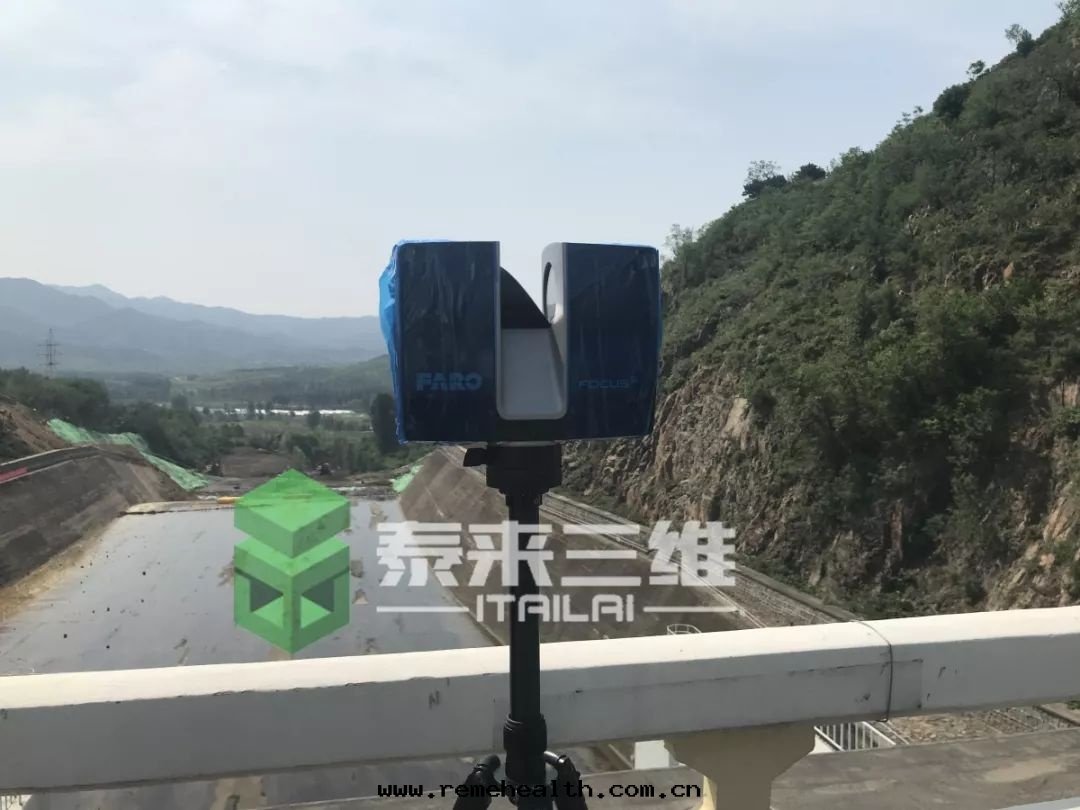

現场掃描

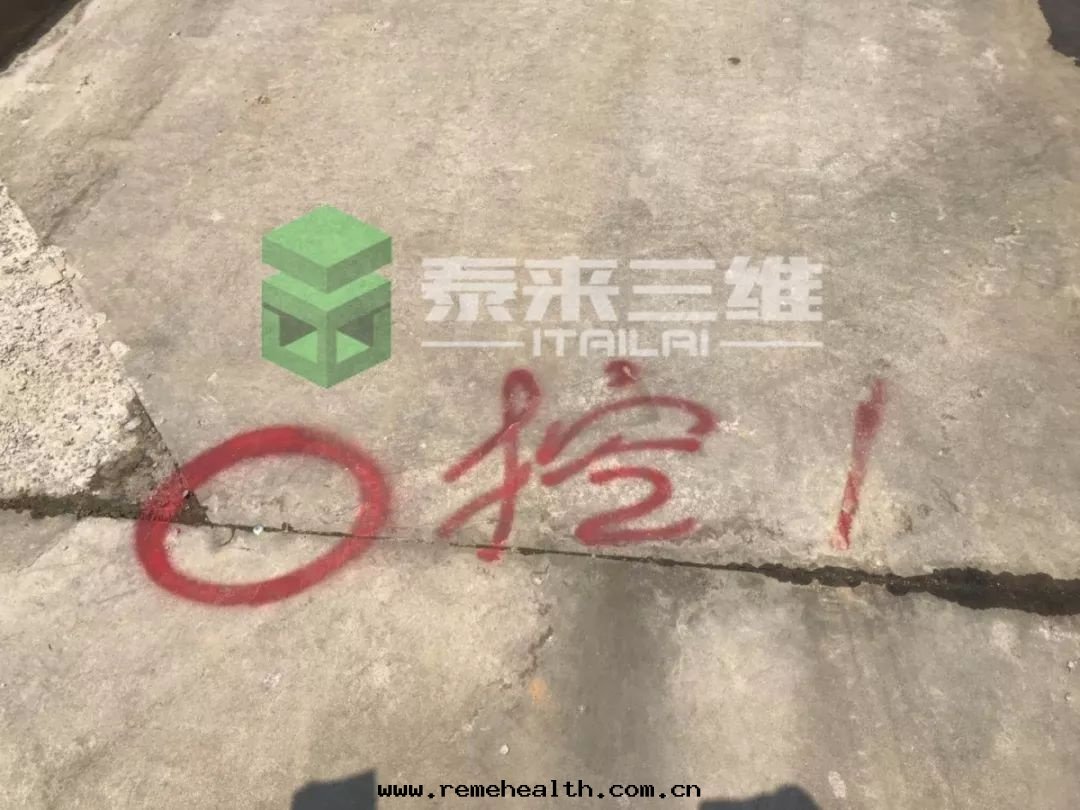

控制點

　　2.點雲數據處理

　　对掃描的16站進行數據拼接，将真實控制點坐标與这片點雲配对，使得每一个點都具有真實坐标。对整體點雲進行去噪、抽稀後，得到两側山體的稀疏點雲數據，依靠软件导出带有真實坐标的點數據，以進行下一步地形图等高線的绘制。

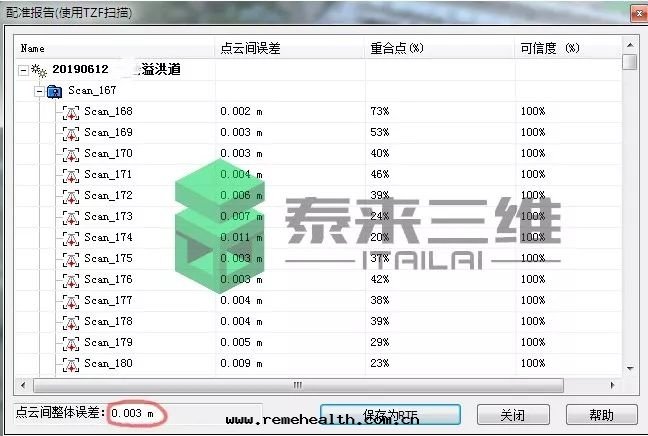

點雲拼接誤差3mm，符合要求

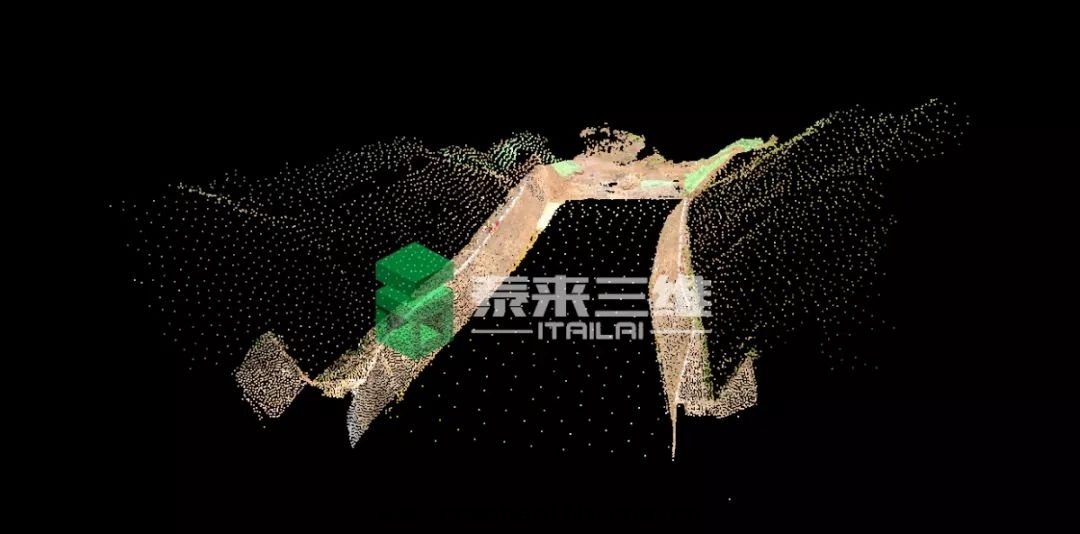

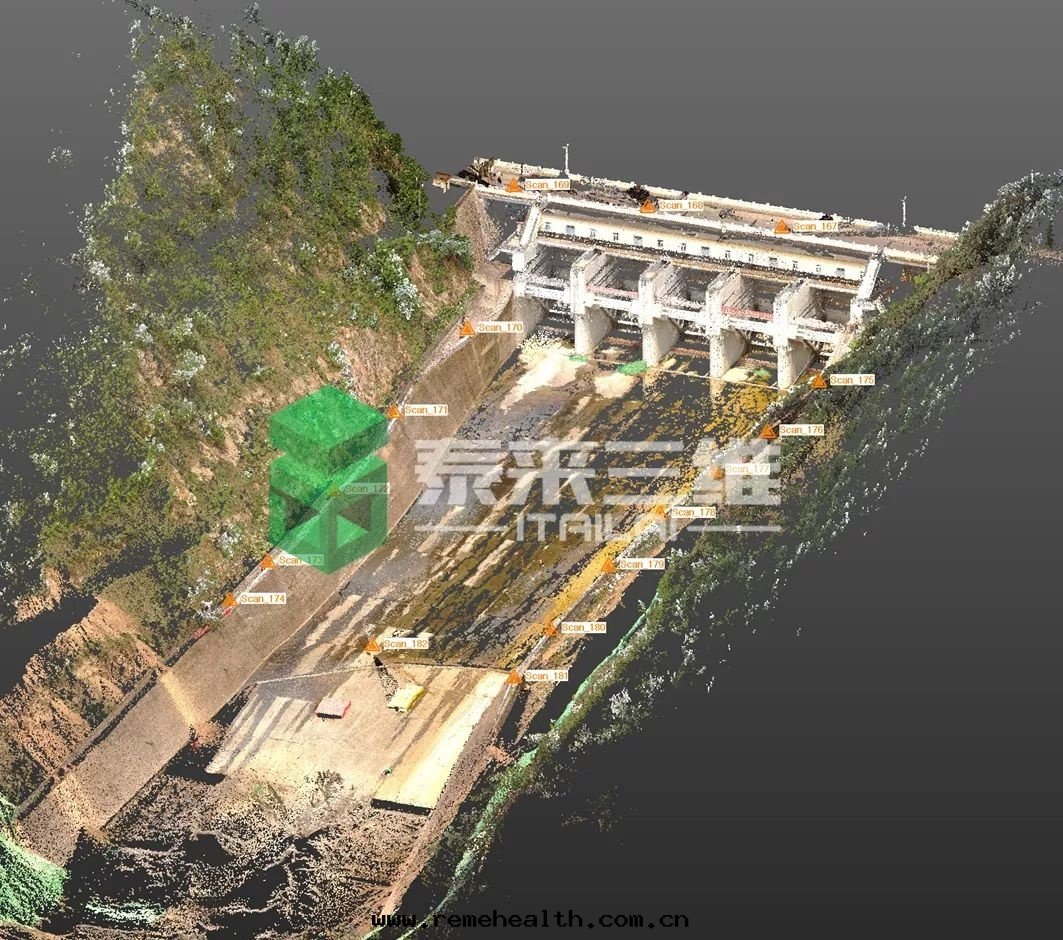

拼接後的點雲數據

點雲坐标配对

具有真實坐标的點雲

抽稀後所需的點雲

　　3.绘制地形图

　　将抽稀完之後的點导入CAD，利用CASS软件依靠點雲進行1：500地形图绘制。

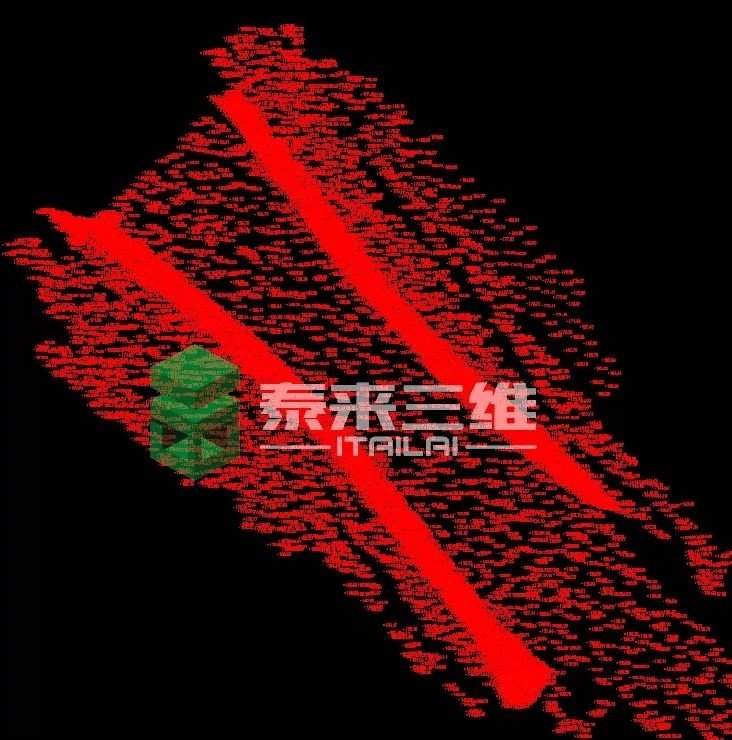

展開高程點

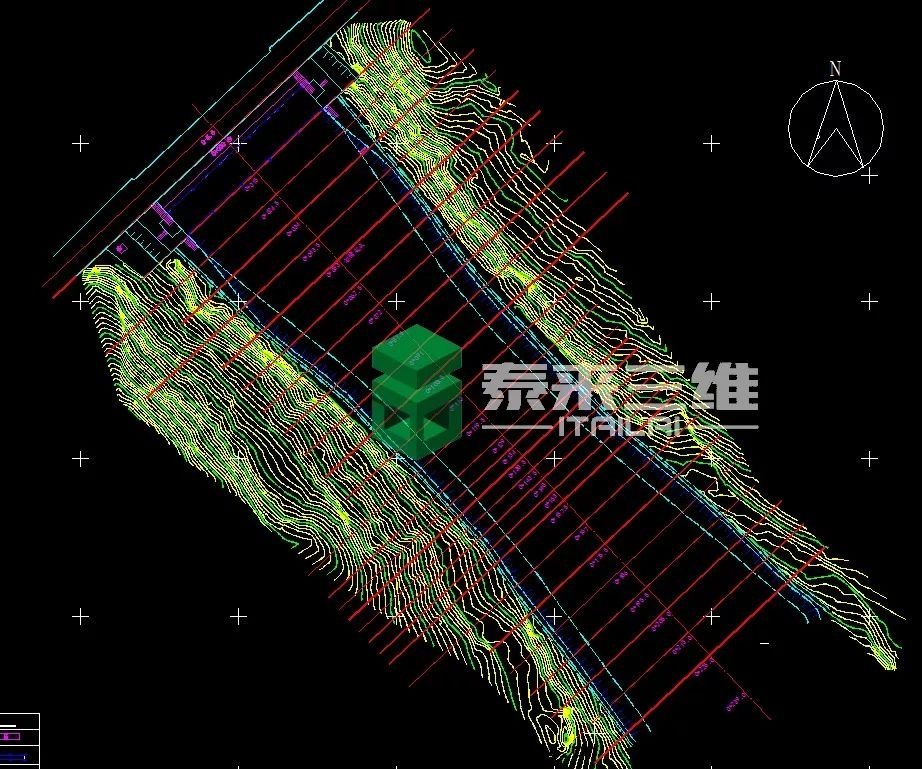

制作完成的1：500地形图

三.項目总結

　　相比于傳統測量方式，三維激光掃描儀操作方便、設站靈活、采集效率高、數據大，能采取到測量人員無法企及的地方，安全更可靠。三維激光掃描在測绘各方面的應用越来越廣，進一步推動測绘事業的進步。
